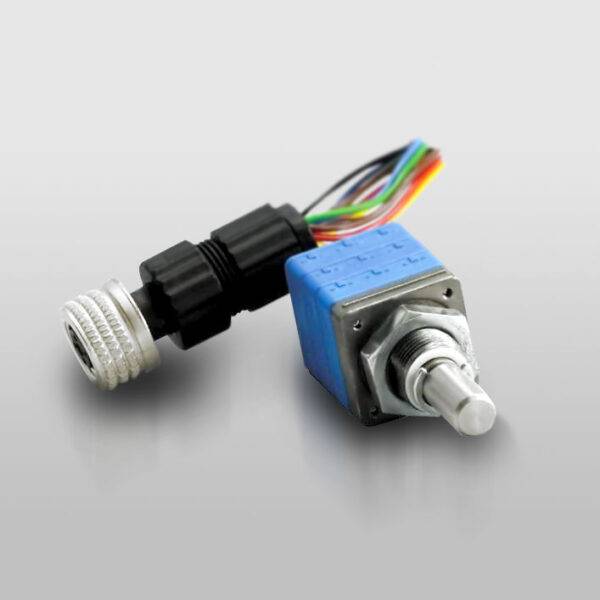

ESC17 Encoder Rotativo Elettronico: Precisione e Durata al Servizio dell’Industria

Cod: ESC17mini-1

L’Encoder Rotativo ESC17 offre precisione e affidabilità per le misurazioni industriali. Resistente e versatile, è progettato per una lunga durata operativa, garantendo una misurazione precisa delle rotazioni in una vasta gamma di applicazioni.
Angolo di scatto 22,5° | 16 impulsi | 16 scatti

Tensione alimentazione

5 VDC ±10%

Imax. di commutazione

20 mA, 16 mA

Angolo di scatto

22,5°

Impulsi giro

16

Montaggio

Montaggio centrale

Riconoscimento rotazione

Segnali A/B

Segnale d'uscita

max. 5 mA per uscita, segnale A/B

Cuscinetto

Ad attrito

Forza di attivazione del pulsante

circa 7 N

Movimento di commutazione

circa 0,7 mm

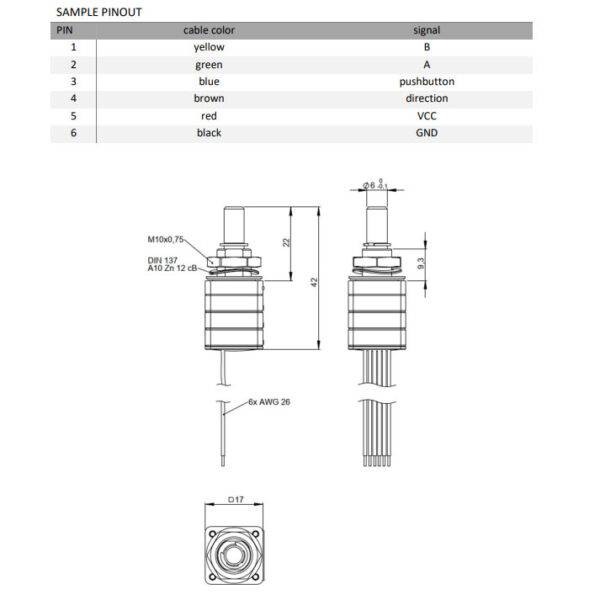

Filetto

M10 x 0,75

Momento torcente

4,5 Ncm ±30%

Life Expectance

oltre 1.000.000 di rotazioni, oltre 1.000.000 di pressioni

Generazione impulsi

Elettromeccanico

Pulsante integrato

Si

Connettore

Cavo senza connettore, Customizzabile

Temperatura operativa

-20°C / +75°C, Altre temperature su richiesta

Protezione

IP65 sul pannello frontale

Shock

50 g

Certificazioni

REACH, ROHS

Brand

MPN

ESC17

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    ESC17: Encoder Rotativo Elettronico con Pulsante Integrato e Resistenza Ambientale

    Gli encoder rotativi elettronici sono fondamentali nell’industria moderna per la misurazione precisa delle rotazioni. Tra questi, l’ESC17 si distingue per eccellenza e caratteristiche avanzate.

    L’ESC17 offre un modulo di rilevamento del segnale HALL senza usura per una generazione affidabile del segnale e una funzione di pulsante integrata. La sua precisione digitale è garantita da innesti meccanici precisi per un aggiustamento fino al decimale più piccolo, ideale per applicazioni che richiedono precisione estrema.

    Progettato per resistere alle condizioni più difficili, l’ESC17 può operare in ambienti con polvere e atmosfere aggressive, offrendo affidabilità anche in condizioni estreme. Disponibile in una versione impermeabile con montaggio centrale, è adatto per applicazioni che richiedono protezione dall’ingresso di acqua e umidità.

    Con una lunga vita operativa, l’ESC17 è la scelta ideale per applicazioni industriali che richiedono precisione, durata e affidabilità. Che si tratti di macchinari industriali, automazione o altre applicazioni specializzate, l’ESC17 offre efficienza e precisione nel mondo moderno dell’industria.


    Caratteristiche Costruttive e Meccaniche dell’Encoder Rotativo ESC17

    L’Encoder Rotativo ESC17 offre una serie di caratteristiche costruttive e meccaniche che lo rendono una scelta ideale per una vasta gamma di applicazioni industriali. Con un angolo di scatto di 22,5° e 16 impulsi, questo dispositivo assicura una precisione e una affidabilità senza pari nelle operazioni di misurazione e controllo.

    Montaggio Centrale e Protezione IP65

    Con un montaggio centrale e una classe di protezione IP65, l’ESC17 è progettato per resistere alle condizioni ambientali più difficili, garantendo prestazioni affidabili anche in ambienti polverosi o aggressivi.

    Il meccanismo di innesto meccanico e la coppia di innesto di circa 4,5 Ncm assicurano una regolazione precisa e un funzionamento fluido del dispositivo, mentre il cuscinetto a attrito garantisce una rotazione scorrevole e senza intoppi.

    Encoder con Funzione Pulsante e Dati Elettrici

    Con una forza di azionamento del pulsante di circa 7 N e un percorso di azionamento di circa 1,0 mm, l’ESC17 offre un’esperienza utente confortevole e intuitiva. Dal punto di vista elettrico, il dispositivo funziona a 5 VDC ± 10% e consuma tipicamente 16 mA di corrente, con un segnale di uscita basso inferiore a 0,6 V e un segnale di uscita alto superiore a Vcc -0,7 V.

    Durata e Affidabilità

    Con una durata operativa di oltre 100.000 rotazioni, l’ESC17 è progettato per offrire una lunga vita utile e prestazioni affidabili nel tempo. Inoltre, conformità alle normative RoHS e REACH garantiscono che il dispositivo sia conforme agli standard ambientali e di sicurezza più rigorosi.

    Customizzabilità e Connettività

    L’ESC17 offre la flessibilità della customizzazione, con lunghezza e design dell’albero personalizzabili per adattarsi alle esigenze specifiche dell’applicazione. Inoltre, il connettore è completamente customizzabile, consentendo una facile integrazione con altri componenti del sistema.
