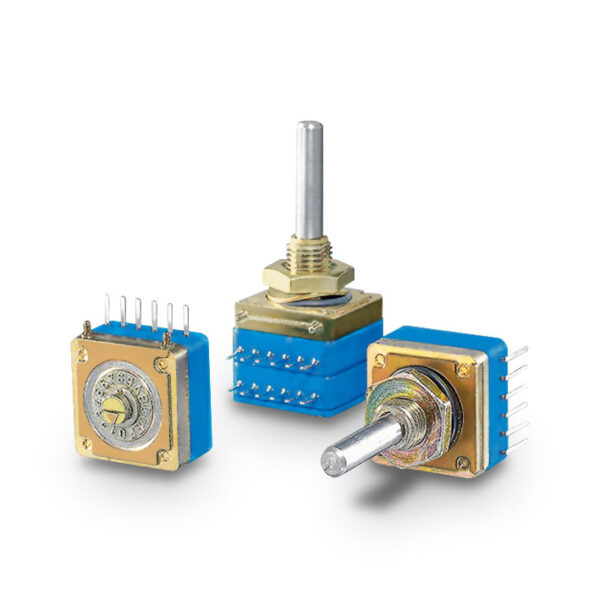

BG17 Encoder incrementale con, 16 Impulsi per Giro e Tenuta Stagna fino a 0,2 bar

Cod: BG17

Encoder incrementale da pannello – Angolo di scatto = 22,30° – 16 impulsi giro – Dimensioni ultracompatte – Tenuta stagna sul pannello sino a 0,2 bar – Adatto alle applicazioni in atmosfere “aggressive” – Attuatore da 4 mm

Capacità tra due contatti

≤2 pF

Tensione alimentazione

10 mV – 30 V

Imax. di commutazione

100 mA

Angolo di scatto

22°30'

Impulsi giro

16

Riconoscimento rotazione

2 segnali sfasati

Tipo

Incrementale

Filetto

M7 x 0,75

Res. el. con carico

Tipico 80mΩ; max.1Ω

Res. el. cont. fine vita

≤ 200 mΩ

Res el senza carico

≤100 mΩ

Res. el. cont. inizio vita

≤ 100 mΩ

Resistenza di isolamento

≥ 10^10Ω

Momento torcente

1,4 Ncm

Corrente max riposo

0,5 A

Tensione di test (1 min)

100 V

Pmax. commutazione

3 VA/W

Generazione impulsi

Elettromeccanico

App cinematiche

No

Capacità contatto terra

≤2 pF

Corpo

PBTP

Finitura contatti

Au

Pulizia ultrasuoni

Completa immersione in un bagno di ultrasuoni

Pulsante integrato

No

Posizionamento radiale

Si

Posizione rispetto al C.S.

Perpendicolare

Temperatura operativa

–10°C / +55°C

Vibrazioni

10 g

Protezione

A tenuta stagna sul pannello frontale fino a 0,2 bar

Shock

50 g

Certificazioni

ROHS

Brand

MPN

BG17

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Encoder incrementale elettromeccanico adatto a rilevare rotazioni, velocità ed accelerazioni basandosi sul conteggio degli impulsi inviati dal sensore.

    Il BG17 è l’encoder incrementale da pannello elettromeccanico che porta precisione e affidabilità a un nuovo livello. Con un angolo di scatto di 22,30°, questo dispositivo offre una risposta accurata e una misurazione affidabile del movimento angolare. Con 16 impulsi per giro, il BG17 assicura una risoluzione ottimale per una varietà di applicazioni.

    Le sue dimensioni ultracompatte lo rendono adatto a spazi ridotti senza compromettere le prestazioni. La tenuta stagna sul pannello fino a 0,2 bar lo rende ideale per applicazioni in atmosfere “aggressive”, garantendo una lunga durata anche in condizioni sfidanti.

    L’attuatore da 4 mm contribuisce alla facilità di integrazione in diverse configurazioni di sistema. BG17 è la scelta eccellente per chi cerca un encoder affidabile, preciso e resistente per soddisfare le esigenze di misurazione angolare.

    Affidati al codice BG17 per ottenere prestazioni superiori e una risposta precisa alle tue esigenze di trasduzione angolare. Scopri come questo encoder incrementale elettromeccanico può migliorare la tua applicazione e garantire una misurazione affidabile e di alta precisione.

    Differenza tra encoder incrementale e assoluto

    Gli encoder incrementali e gli encoder assoluti sono due tipi di dispositivi utilizzati per misurare il movimento rotativo o lineare. La differenza principale tra i due risiede nel modo in cui forniscono le informazioni sulla posizione.

    • Encoder Incrementale:

      • Funzionamento: Gli encoder incrementali generano impulsi incrementali quando l’albero o l’asse si muove. Ogni impulso rappresenta un incremento di movimento.
      • Informazioni di Posizione: L’encoder incrementale fornisce solo informazioni sulla variazione della posizione o sul movimento relativo. Per determinare la posizione assoluta, è necessario iniziare da un punto di riferimento noto e contare gli impulsi successivi.
    • Encoder Assoluto:

      • Funzionamento: Gli encoder assoluti forniscono una rappresentazione binaria o codificata della posizione assoluta, generando un codice univoco per ciascuna posizione dell’albero o dell’asse.
      • Informazioni di Posizione: Possono fornire direttamente la posizione assoluta senza la necessità di contare impulsi cumulativi. Ogni posizione ha un codice unico associato.
      • Reset: Gli encoder assoluti mantengono la posizione anche quando vengono spenti, eliminando la necessità di una nuova inizializzazione.

    Mentre gli encoder incrementali forniscono informazioni sul movimento relativo e richiedono un punto di riferimento noto per determinare la posizione assoluta, gli encoder assoluti forniscono direttamente la posizione assoluta senza dover contare gli impulsi cumulativi. Gli encoder assoluti sono spesso preferiti in applicazioni in cui è cruciale mantenere la conoscenza precisa della posizione anche dopo interruzioni di alimentazione, mentre gli encoder incrementali sono più comuni in applicazioni dove la posizione assoluta può essere determinata in modo incrementale.

    I dati e le caratteristiche riportati sono soggetti a variazioni senza preavviso
