Cavi a Nastro/Piatti BC3560-3
Cavo piatto – piattina passo 1 mm grigio
AWG 28 – N° di vie da 2 a 50
acc. to UL2651
| Tipo | Cavo piatto |
|---|---|
| Passo | 1 mm |
| Colore | Grigio |
| Indicatore di polarità | Rosso |
| Sezione AWG | 28 AWG |
| N° di vie | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 30, 34, 16, 18, 20, 24, 25, 26, 40, 44, 50 |
| Conduttore interno | Cu |
| Finitura conduttore | Sn |
| Tipologia conduttore interno | Trefolo |
| Composizione conduttore (n x mm) | 7 x |
| Altezza | 0,86 ± 0,1 mm |
| Schermato | No |
| + PROPRIETÁ ELETTRICHE + |
|
| Resistenza di isolamento | 100 MΩ/km |
| Resistenza DC conduttore interno | 237 Ω/km |
| Tensione di prova dc | Spark-Test 2500 Vdc |
| Tensione di esercizio max. | 300 V |
| + PROPRIETÁ MECCANICHE + |
|
| Temperatura operativa | -20°C / +105°C |
| Classe di Infiammabilità | UL VW-1 |
| Norme | UL 2651 |
| Brand | |
| MPN | BC3560-3 |
Cavi a Nastro/Piatti
Flat Cables 1.27mm Pitch
Destinazione d’uso: Cavo piatto utilizzabile direttamente con connettori IDC
Descrizione generale
I cavi a nastro IDC sono una soluzione semplice, rapida e conveniente per la terminazione di massa. Assicurano anche vantaggi in termini di spazio e peso rispetto ad altri metodi di cablaggio e sono ideali per l’impiego su computer, periferiche, unità d’interfaccia e apparecchiature audio e digitali.
Option
Numero di vie maggiori su richiesta
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
Maggiori informazioni su Cavo Flat o Cavo a Nastro Piatto. Che cos’è un cavo piatto a nastro?
Prodotti correlati
-

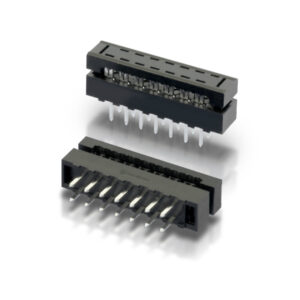

BF344
Connettore IDC per circuito stampato passo 2 mm
N° di poli da 8 a 50Cod: BF344 -
Connettore IDC femmina volante per cavo piatto | BD376
Connettore IDC volante passo 1,27mm
2 file – N° di poli da 10 a 50Cod: BD376 -

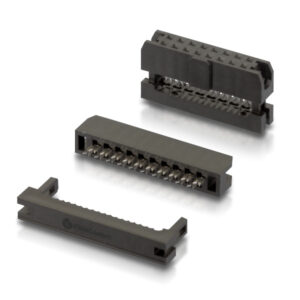

BF343
Connettore IDC volante passo 2mm
2 file – N° di poli da 10 a 68Cod: BF343 -
Connettore IDC polarizzato | BD377
Connettore IDC volante passo 1,27mm
2 file – N° di poli da 10 a 100Cod: BD377 -
BG699
Connettore miniaturizzato IDC passo 2,54mm
N° di poli da 4 a 20 – compatibile con cavo piatto passo da 1,27 mm e 1 mmCod: BG699 -
BD375
Connettore IDC per circuito stampato passo 1,27 mm
N° di poli da 6 a 80Cod: BD375 -
BG139
Connettore IDC DIP Dual Inline passo 2,54 mm
2 file – N° di poli da 8 a 40Cod: BG139 -

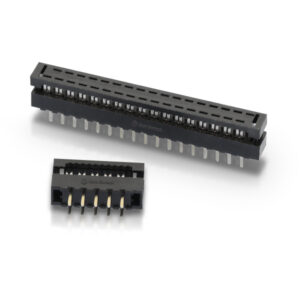

BF335
