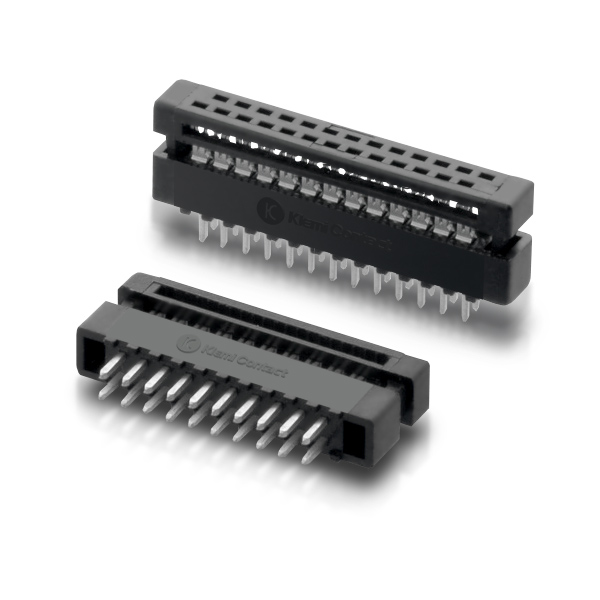

BD375
Connettore IDC per circuito stampato passo 1,27 mm
N° di poli da 6 a 80
| Pressacavo | Con pressacavo, Senza pressacavo |
|---|---|
| Tecnologia | IDC |
| Passo | 1,27 mm |
| Poli | 6, 10, 12, 14, 16, 20, 26, 30, 34, 40, 44, 50, 60, 68, 80 |
| Esecuzione | Cavo piatto, Da circuito stampato |
| Genere | Femmina, Maschio |
| Altezza | 5 mm |
| Corpo Isolante | Termoplastica (UL 94 V-0) |
| Colore | Nero |
| Materiale contatti | Cu-alloy |
| Finitura contatti | Sn |
| N° di file | 2 |
| Sezione AWG | 26 AWG, 28 AWG |
| Uscita cavo | 90° |
| Corrente nominale | 500 mA |
| Resistenza di isolamento | > 1000 MΩ |
| Resistenza di contatto | < 30 mΩ |
| Tensione di prova ac | 250 Vac |
| Temperatura operativa | -40°C / +105°C |
| Brand |
Connettore IDC per cavo piatto piattina passo 1.27mm; IDC PCB Connectors, 1.27mm Pitch
Informazioni tecniche: Saldatura a onda
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
