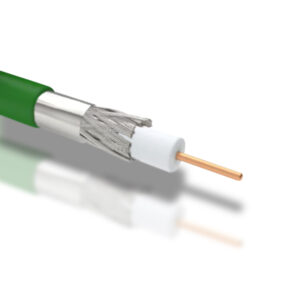

Cavo coassiale Video 0.42L/2.54z PVC (cod. 1108)
Cavo video coassiale 0,42L / 2,54z – PVC 3.9 mm (Coaxial video cable)
| CPR | Fca |
|---|---|
| Tipo | Coassiale |
| Colore | Nero, Verde |
| + STRUTTURA + | – |
| Conduttore interno | Acciaio rivestito di rame |
| Dimensione conduttore | 0.42 mm (7×0.14) |
| Dimensione isolante | 2,47 mm |
| Isolante | PE |
| Dimensioni 1° materiale esterno | 3 mm |
| Conduttore esterno | Treccia Cu/Sn |
| Dimensione guaina | 3.90 ± 0.15 mm |
| Guaina esterna d'insieme | PVC |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω ± 2% |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 2,6 db/100m |
| 5 MHz dB/100m | 4,7 db/100m |
| 10 MHz dB/100m | 6,3 db/100m |
| 100 MHz dB/100m | 18,6 db/100m |
| 135 MHz dB/100m | 21,7 db/100m |
| 180 MHz dB/100m | 26,6 db/100m |
| 270 MHz dB/100m | 31,2 db/100m |
| 300 MHz dB/100m | 33 db/100m |
| 360 MHz dB/100m | 36,4 db/100m |
| 800 MHz dB/100m | 56,7 db/100m |
| 1000 MHz dB/100m | 64,4 db/100m |
| Velocità di propagazione | 0,66 v/c |
| Capacità | 67 pF/m |
| Resistenza DC conduttore interno | 415 Ω/km |
| Resistenza DC conduttore esterno | 24 Ω/km |
| Tensione di esercizio max. | 400 V |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,02226 kg/m |
| Raggio di curvatura min. dinamco | 40 mm |
| Raggio di curvatura min. statico | 20 mm |
| Resistenza max. di trazione | 22 N |
| Calore di combustione | 0,1 kWh/m |
| Resistenza UV | Molto buona |
| Temperatura operativa | -20°C / +80°C |
| Brand |
Cavo coassiale Video 0.42L/2.54z PVC 3.9 mm schermato 75 Ohm
I cavi video coassiali BDA Connectivity sono adatti per:
- Videosorveglianza
- Telecamere a circuito chiuso
- Tecnologia da studio
- Studi di registrazione
- Produzione televisiva
- Studi televisivi
- Sale regia
- Segnali video per la TVCC
- Trasmissione di dati video ai monitor
- Elaborazione industriale delle immagini
I cavi video BDA utilizzano polietilene espanso a bassa attenuazione (cell-PE) come dielettrico e sono doppiamente schermati per fornire una migliore schermatura contro le interferenze.
Questi cavi video coassiali sono caratterizzati da impedenze caratteristiche strettamente limitate di 75Ω +/-1%.
Disponibili con diversi diametri, per diverse lunghezze di trasmissione.
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
