Solenoide Flapper, perno 8mm | Corsa: 27.1 mm | TDS-F08 B
Elettromagnete a flangia. Solenoide Flapper
Diametro perno: 8mm | Corsa: 27.1mm
Dimensioni (LxHxP): 25,0×18,0x27,1mm – Potenza dissipata: 2,4 W – Peso elettromagnete: 40g
| Resistenza | Min 10⁸ Ω a 500 Vcc |
|---|---|
| Tipo di elettromagnete | A flangia, Flapper |
| Peso elettromagnete | 40 g |
| Potenza | 2.4 W |
| Aumento Temperatura | 65°C a 2,4W, 100 |
| Diametro perno | 8 mm |
| Corsa | 27.1 mm |
| Peso perno | 118 g |
| Dimensioni LxP | 25,0 x 18,0 mm |
| Forza min. attuazione | 1.47 N |
| Forza max. attuazione | 4.51 N |
| Forza a 0 mm | 50 N |
| Forza a 1 mm | 37.8 N |
| Forza a 2 mm | 35.2 N |
| Forza a 4 mm | 30.6 N |
| Range altezza (mm) | 15 < H ≤ 30 |
| Range forza massima (N) | 0 < Fa ≤ 10 |
| Range forza minima (N) | 0 < Fa ≤ 5 |
| Range larghezza (mm) | 15 < L ≤ 30 |
| Range lunghezza (mm) | 40 < L ≤ 60 |
| Range potenza (W) | 0 < Pd ≤ 3 |
| MPN | TDS-F08 B |
| Brand |
Elettromagnete solenoide Flapper (chiamato anche “solenoide a battente” o “solenoide a leva”) – Diametro perno: 8 mm – 2,4 W Forza att. da 1.47 N a 4.51 N
Il solenoide flapper è un componente elettromeccanico utilizzato in molte applicazioni industriali e di automazione. Questo dispositivo è composto da un solenoide, ovvero un avvolgimento elettrico, e un flapper, ovvero una leva mobile. Il solenoide flapper funziona attraverso l’attrazione elettromagnetica del solenoide, che spinge o tira la leva del flapper, causando l’apertura o la chiusura di una valvola o un interruttore.
APPLICAZIONI
Il solenoide flapper è utilizzato in una vasta gamma di impianti di processo, tra cui impianti di trattamento delle acque, impianti chimici, impianti di generazione di energia e in molte altre industrie. È un componente affidabile, facile da usare e adatto per ambienti industriali difficili.
Prodotti correlati
-
EHY 454.51-2,5
Capicorda preisolato – Giunto con fermo centrale ed innesto – Allargato
Polyamide | Cu, Stagnatura elettrolitica
Sezione cavo: 1,6-3 mm² – AWG: 14
Cod: EHY 454.51-2,5 -
Solenoide lineare a trazione | perno 7mm | Corsa 30 mm | TDS-07 A
Elettromagnete a trazione – Diametro perno: 7 mm – Corsa: 30 mm
Dimensioni (L x H x P): 14,0 x 16,0 x 30,0 mm – Potenza dissipata (100% Duty cicle): 2,2 W – Peso elettromagnete: 32,5g – Peso perno: 7,5gCod: TDS-07 A -

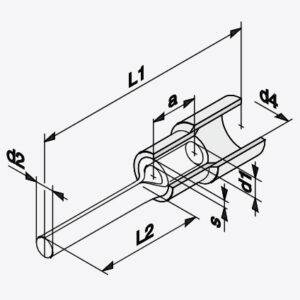

Capicorda Preisolato a Puntale Rotondo RSY 5338-6 – STOCKO CONTACT GmbH
