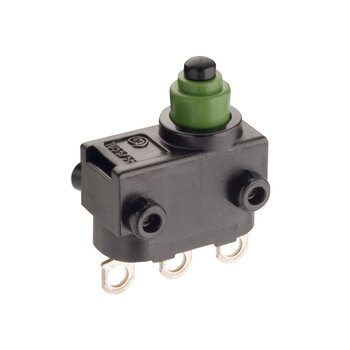

Microinterruttore Subminiaturizzato Attuatore a Spillo IP67 Marquardt
Microinterruttore Subminiaturizzato IP67 con terminali ad occhiello a saldare Con pin lock su entrambi i lati
Perni di fissaggio su entrambi i lati
| Angolo di piega | 180° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | Terminale a saldare |
| Lunghezza terminali | 3.35 |
| Posizione finale | 7.9 |
| Punto di commutazione | 9.4 |
| Posizione di riposo | <10.4 |
| Movimento differenziale | ≤ 0.4 mm |
| DC/AC | DC |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Occhiello |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | ≤0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.0353 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Scheda tecnica
Microinterruttore Subminiaturizzato Attuatore a Spillo IP67 per Applicazioni Industriali
Il Microinterruttore subminiaturizzato attuatore a spillo IP67 Marquardt è progettato per garantire elevata precisione di commutazione, affidabilità e lunga durata anche in ambienti industriali gravosi. Grazie al collaudato meccanismo snap-action, il dispositivo assicura un punto di intervento definito e una ripetibilità costante nel tempo, anche dopo centinaia di migliaia di cicli operativi.
La struttura compatta e sigillata offre una protezione IP67 contro polvere e umidità, rendendo questo microinterruttore ideale per sistemi di automazione, sensori di posizione, dispositivi elettronici e applicazioni dove sono richieste dimensioni ridotte e massima affidabilità.
Caratteristiche Principali
- Microinterruttore subminiaturizzato con attuatore a spillo
- Protezione IP67 contro polvere e infiltrazioni d’acqua
- Meccanismo a scatto rapido ad alta precisione
- Terminali a saldare stagnati
- Contatti in argento placcato oro
- Elevata affidabilità anche con frequenti cicli di commutazione
- Design compatto per installazioni in spazi ridotti
- Durata meccanica fino a 500.000 cicli
Specifiche Tecniche
| Caratteristica | Valore |
|---|---|
| Tipo | Microinterruttore subminiaturizzato |
| Attuatore | Spillo |
| Connessione | Terminale a saldare |
| Grado di protezione | IP67 |
| Corrente nominale | 2A a 24V DC / 4A a 12V DC |
| Materiale contatti | Argento placcato oro |
| Tipo di contatto | Contatto a scatto rapido |
| Vita meccanica | 500.000 cicli |
| Durata elettrica | 500.000 cicli a 10 mA / 24 V DC; 100.000 cicli a 2 A / 24 V DC |
| Movimento differenziale massimo | 0,4 mm |
| Pre-corsa massima | 1,3 mm |
| Sovracorsa minima | 1,2 mm |
| Posizione di riposo (FP) | ≤ 10,4 mm |
| Punto di commutazione (OP) | 9,4 ± 0,3 mm |
| Posizione finale | 7,9 mm |
| Temperatura operativa | -40°C ÷ +85°C |
| Temperatura di stoccaggio | -40°C ÷ +85°C |
| Materiale corpo | PBTP nero |
| Guarnizione | Gomma siliconica verde |
| Connessioni | Sigillate lato terminali |
| Resistenza agli urti | 50 g |
| Peso | 0,98 g |
Vantaggi del Microinterruttore Subminiaturizzato Attuatore a Spillo IP67
Il Microinterruttore subminiaturizzato attuatore a spillo IP67 combina dimensioni compatte e prestazioni elevate. Il ridotto movimento differenziale consente un rilevamento preciso delle posizioni, mentre la protezione IP67 garantisce un funzionamento affidabile anche in presenza di polvere, umidità e agenti contaminanti.
I contatti placcati oro assicurano una bassa resistenza di contatto e una maggiore stabilità elettrica nel tempo, riducendo il rischio di ossidazione e usura.
Applicazioni
Questo microinterruttore è ideale per:
- Automazione industriale
- Sensori e rilevatori di posizione
- Finecorsa miniaturizzati
- Apparecchiature elettroniche
- Sistemi di sicurezza
- Macchine automatiche
- Dispositivi elettromeccanici
- Strumentazione industriale
FAQ – Microinterruttore Subminiaturizzato Attuatore a Spillo IP67
È un microinterruttore compatto dotato di attuatore a spillo e protezione IP67, progettato per garantire precisione e affidabilità in applicazioni industriali ed elettroniche
Sì, il grado di protezione IP67 protegge il dispositivo da polvere e immersioni temporanee in acqua.
La vita meccanica è pari a 500.000 cicli, mentre la durata elettrica raggiunge fino a 500.000 cicli a 10 mA / 24 V DC.
L’attuatore a spillo consente un azionamento preciso e controllato, particolarmente indicato per applicazioni con spazi limitati e tolleranze ridotte
