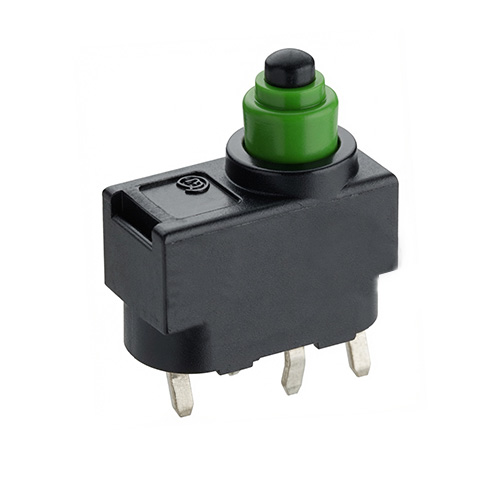

Microinterruttore Automotive PCB IP67 Snap Action 12V 100mA Marquardt
Microinterruttore a scatto rapido Marquardt per circuito stampato con terminale autobloccante e terminali con passo sfalsato da 5.6 mm e 3.8 mm dall’asse mediano dello switch
Senza perni di fissaggio
| Angolo di piega | 180° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5.6/3.8 |
| Tipo | PCB |
| Lunghezza terminali | 3.8 |
| Posizione finale | 12.25 |
| Punto di commutazione | 13.75 |
| Posizione di riposo | <14.75 |
| Movimento differenziale | ≤ 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Autobloccante, Snap-in |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | ≤0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.2063 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Scheda tecnica
Microinterruttore Automotive PCB IP67 per Applicazioni Meccatroniche
Il microinterruttore automotive PCB IP67 snap action 12V 100mA Marquardt è progettato per applicazioni ad alta affidabilità nel settore automotive, industriale e della meccatronica.
Grazie al meccanismo a scatto rapido (snap-action), garantisce un punto di commutazione preciso e ripetibile anche dopo oltre 400.000 cicli operativi.
La struttura sigillata IP67 protegge il componente da polvere e umidità, rendendolo adatto a ambienti gravosi tipici del settore automotive.
Caratteristiche Principali
- Microinterruttore automotive PCB IP67
- Tecnologia snap-action ad alta precisione
- Connessione PCB con terminali crimp-coded angolati
- Contatti in argento placcato oro
- Versione sigillata per ambienti automotive
- Elevata affidabilità a bassa corrente (100 mA)
- Struttura compatta senza pin di supporto
- Lunga durata operativa oltre 400.000 cicli
Specifiche Tecniche
| Caratteristica | Valore |
|---|---|
| Tipo | Microinterruttore snap-action |
| Settore | Automotive / industriale |
| Montaggio | PCB |
| Connessione | Terminali crimp-coded angolati |
| Protezione | IP67 |
| Tensione nominale | 12 V DC |
| Corrente nominale | 100 mA |
| Contatti | Argento placcato oro |
| Tipo contatto | Jump contact |
| Durata meccanica | 500.000 cicli |
| Durata elettrica | ≥ 400.000 cicli (12V / 100mA) |
| Resistenza di contatto | < 50 mΩ |
| Resistenza isolamento | > 100 MΩ (500V DC) |
| Movimento differenziale | ≤ 0,4 mm |
| Pre-corsa max | 1,3 mm |
| Sovracorsa min | 1,2 mm |
| Punto di commutazione | 13,75 ± 0,3 mm |
| Free position | 14,75 mm |
| Temperatura operativa | -40°C ÷ +85°C |
| Corpo | PBTP nero |
| Guarnizione | Silicone verde |
| Resistenza urti | 50 g |
| Peso | 0,86 g |
Differenze tra versioni 1055.2061 e 1055.2063
I due modelli sono tecnicamente equivalenti nella funzionalità principale, ma presentano leggere differenze:
- Materiale e colore corpo: 2063 è disponibile in versione grigia con possibili variazioni estetiche
- Documentazione durata elettrica: il 2063 riporta esplicitamente test a basso carico
- Struttura elettrica e dimensionale: identica tra i due modelli
Entrambi sono compatibili per applicazioni automotive e mantengono le stesse prestazioni elettriche e meccaniche.
Applicazioni Automotive
- Centraline elettroniche
- Sensori posizione
- Sistemi chiusura porte
- Moduli controllo interni veicolo
- Attuatori meccatronici
- Sistemi sicurezza automotive
- Finecorsa elettronici compatti
