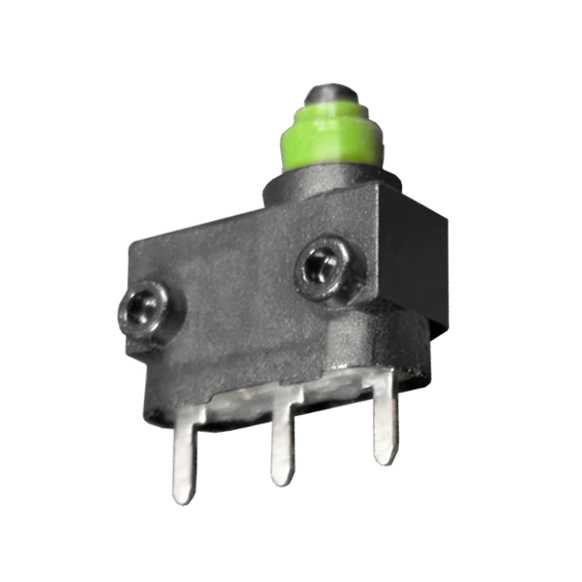

Micro Interruttore per Impieghi Gravosi IP67 Marquardt con Terminali PCB
Micro Interruttore per Impieghi Gravosi IP67 per PCB passo 5 mm
🧩 MODELLO 3D STEP
| Angolo di piega | 180° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | PCB |
| Lunghezza terminali | 3.3 |
| Posizione finale | 7.9 |
| Punto di commutazione | 9.4 |
| Posizione di riposo | <10.4 |
| Movimento differenziale | ≤ 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Pin |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | ≤0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.2351 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Micro Interruttore per Impieghi Gravosi ad Alta Affidabilità
Il Micro interruttore per impieghi gravosi Marquardt è progettato per garantire precisione, affidabilità e lunga durata nelle applicazioni industriali più esigenti. Grazie al collaudato meccanismo a scatto rapido (snap-action), offre un punto di commutazione preciso e ripetibile anche dopo centinaia di migliaia di cicli operativi.
La struttura compatta con protezione IP67 assicura un’elevata resistenza a polvere, umidità e contaminanti, mentre i terminali PCB consentono un’integrazione semplice e sicura all’interno di dispositivi elettronici e sistemi di automazione.
Caratteristiche Principali
- Micro interruttore per impieghi gravosi con protezione IP67
- Meccanismo a scatto rapido ad alta precisione
- Connessione tramite terminali PCB
- Contatti in argento placcati oro
- Elevata resistenza ad urti e vibrazioni
- Design compatto per installazioni in spazi ridotti
- Durata meccanica fino a 500.000 cicli
- Prestazioni affidabili anche in ambienti industriali gravosi
Specifiche Tecniche
| Caratteristica | Valore |
|---|---|
| Tipo | Microinterruttore a scatto rapido |
| Applicazione | Impieghi gravosi |
| Connessione | Terminale PCB |
| Grado di protezione | IP67 |
| Corrente nominale | 4A a 12V DC / 2A a 24V DC |
| Resistenza di contatto | < 50 mΩ |
| Resistenza di isolamento | > 100 MΩ (500V DC) |
| Materiale contatti | Argento placcato oro |
| Tipo di contatto | Contatto a scatto rapido |
| Vita meccanica | 500.000 cicli |
| Durata elettrica | Fino a 500.000 cicli a 10 mA / 24V DC e 100.000 cicli a 2A / 24V DC |
| Movimento differenziale massimo | 0,4 mm |
| Pre-corsa massima | 1,3 mm |
| Sovracorsa minima | 1,2 mm |
| Posizione di riposo (FP) | ≤ 10,4 mm |
| Punto di commutazione (OP) | 9,4 ± 0,3 mm |
| Posizione finale | 7,9 mm |
| Temperatura operativa | -40°C ÷ +85°C |
| Temperatura di stoccaggio | -40°C ÷ +85°C |
| Materiale corpo | PBTP nero |
| Guarnizione | Gomma siliconica verde |
| Connessioni | Sigillate lato terminali |
| Resistenza agli urti | 50 g |
| Peso | 0,856 g |
Perché Scegliere un Micro Interruttore per Impieghi Gravosi
Quando un’applicazione richiede affidabilità costante, resistenza agli agenti esterni e lunga vita operativa, un Micro interruttore per impieghi gravosi rappresenta la soluzione ideale. La protezione IP67 e i contatti placcati oro garantiscono prestazioni elevate anche in presenza di polvere, umidità e frequenti cicli di commutazione.
La struttura sigillata lato connessioni contribuisce inoltre a proteggere il componente da contaminazioni esterne, migliorando la durata del sistema nel tempo.
Applicazioni
Questo microinterruttore è indicato per:
- Automazione industriale
- Macchine automatiche
- Sensori di posizione
- Finecorsa industriali
- Sistemi di sicurezza
- Dispositivi elettromeccanici
- Apparecchiature elettroniche professionali
- Applicazioni soggette a polvere e umidità
Vantaggi Operativi
- Elevata affidabilità in ambienti difficili
- Protezione IP67 contro polvere e acqua
- Ridotto movimento differenziale per una maggiore precisione
- Bassa resistenza di contatto
- Elevata durata meccanica ed elettrica
- Facile integrazione su circuiti stampati PCB
FAQ – Micro Interruttore per Impieghi Gravosi
Si tratta di un microinterruttore progettato per operare in condizioni difficili, con elevata resistenza a usura, vibrazioni, polvere e umidità.
Sì, grazie alla protezione IP67 e alla robusta costruzione è ideale per applicazioni industriali e professionali.
La vita meccanica raggiunge 500.000 cicli, mentre la durata elettrica può arrivare fino a 500.000 cicli a basso carico.
I terminali PCB consentono un montaggio rapido e sicuro direttamente su circuiti stampati, semplificando l’integrazione nei dispositivi elettronici
Sì, la placcatura in oro riduce l’ossidazione e mantiene una qualità di contatto elevata nel tempo
Sì, il grado di protezione IP67 protegge il microinterruttore da polvere e infiltrazioni d’acqua.
Prodotti correlati
-
Microinterruttore a Scatto Rapido Marquardt 1055
€0,00Microinterruttore a scatto rapido Marquardt
Cod: 1055.2558 -
Snap-Action Switches Marquardt Serie 1055 per Applicazioni Industriali e Automotive
€0,00Microinterruttore Snap-Action Switches Marquardt Serie IP67 con terminali a Saldare ad occhiello
Cod: 1055.0363 -
Micro Switch Automobilistico Impermeabile Marquardt 1055.0552 IP67
€0,00Microinterruttore a scatto rapido IP67 con terminali a saldare ad occhiello
🧩 MODELLO 3D STEP
Cod: 1055.0552 -

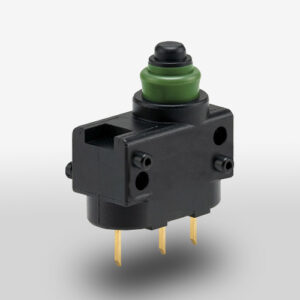

Microinterruttore con perni di fissaggio laterali | Snap-Action Automotive IP67
