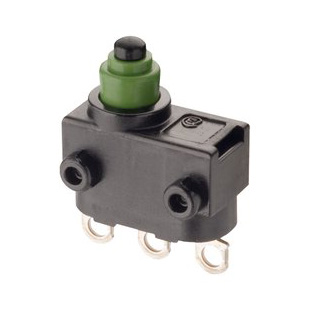

Micro Switch Automobilistico Impermeabile Marquardt 1055.0552 IP67
Microinterruttore a scatto rapido IP67 con terminali a saldare ad occhiello
🧩 MODELLO 3D STEP
| Angolo di piega | 180° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | Terminale a saldare |
| Lunghezza terminali | 3.35 |
| Posizione finale | 7.9 |
| Punto di commutazione | 9.4 |
| Posizione di riposo | <10.4 |
| Movimento differenziale | ≤ 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Occhiello |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | ≤0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.0552 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Micro Switch automobilistico impermeabile per applicazioni automotive e industriali
Il Marquardt 1055.0552 è un microinterruttore a scatto rapido progettato per applicazioni professionali che richiedono affidabilità, precisione e protezione dagli agenti esterni. Grazie alla certificazione IP67 sul lato attuatore, questo Micro Switch automobilistico impermeabile rappresenta una soluzione ideale per sistemi automotive, sensori di posizione, dispositivi industriali e applicazioni elettroniche installate in ambienti gravosi.
La tecnologia snap-action Marquardt garantisce una commutazione rapida e ripetibile nel tempo, mantenendo costante il punto di intervento anche dopo centinaia di migliaia di cicli operativi.
Vantaggi del Micro Switch Automobilistico Impermeabile
Il modello 1055.0552 è stato sviluppato per soddisfare i requisiti tipici dell’industria automotive moderna:
- Elevata affidabilità in presenza di vibrazioni e urti
- Protezione IP67 contro polvere e umidità
- Contatti dorati per basse correnti e segnali elettronici
- Design compatto per installazioni in spazi ridotti
- Terminali a saldare per cablaggio diretto
- Lunga durata meccanica fino a 500.000 cicli
Grazie a queste caratteristiche viene frequentemente utilizzato come sensore di posizione, finecorsa o rilevatore di stato in sistemi elettronici veicolari.
Caratteristiche Peculiari
Profilo Ribassato
Con una posizione operativa di soli 9,4 mm, il microinterruttore appartiene alle versioni compatte della serie 1055. Questa configurazione permette l’integrazione in dispositivi con spazi verticali molto contenuti.
Nel contesto dei microinterruttori, posizione operativa (OP – Operating Position) non indica l’altezza del componente, ma il punto in cui avviene la commutazione elettrica.
Nel microinterruttore 1055.0552:
Posizione di riposo (FP): ≤ 10,4 mm
Posizione operativa (OP): 9,4 ± 0,3 mm
Posizione finale consentita: 7,9 mm
Significa che:
A riposo il pulsante si trova a circa 10,4 mm.
Quando il pulsante viene premuto e raggiunge 9,4 mm, i contatti cambiano stato (scatto del microinterruttore).
Può essere ulteriormente premuto fino a 7,9 mm senza danneggiarsi.
Connessione Manuale
I terminali a saldare lo rendono ideale per il cablaggio diretto senza necessità di una PCB dedicata
Perni Autobloccanti Integrati
La base incorpora speciali perni di fissaggio con alette di deformazione (crush ribs) progettati per garantire un bloccaggio meccanico stabile durante il montaggio. Questa soluzione facilita l’assemblaggio e aumenta la resistenza alle vibrazioni tipiche del settore automotive
Contatti Dorati ad Alta Affidabilità
I contatti placcati oro assicurano bassa resistenza elettrica e protezione dall’ossidazione, risultando particolarmente indicati per la commutazione di segnali a bassa tensione in corrente continua.
Terminali a Saldare
La configurazione con terminali ad occhiello consente il collegamento diretto ai cablaggi senza la necessità di utilizzare una scheda PCB dedicata.
Applicazioni Principali
Il Micro Switch automobilistico impermeabile Marquardt 1055.0552 trova impiego in:
- Sistemi automotive e veicoli industriali
- Sensori di apertura e chiusura
- Finecorsa meccanici
- Sistemi HVAC
- Elettronica industriale
- Macchine automatiche
- Dispositivi medicali
- Elettrodomestici professionali
Specifiche Tecniche
| Caratteristica | Valore |
|---|---|
| Tecnologia | Snap Action |
| Connessione | Terminali a saldare |
| Materiale contatti | Ag dorato (Gold Plated) |
| Corrente nominale | 4 A @ 12 Vdc / 2 A @ 24 Vdc |
| Resistenza contatto | < 50 mΩ |
| Resistenza isolamento | > 100 MΩ |
| Durata meccanica | 500.000 cicli |
| Durata elettrica | ≥ 500.000 cicli a 10 mA / 24 Vdc |
| Temperatura operativa | -40°C ÷ +85°C |
| Temperatura stoccaggio | -40°C ÷ +85°C |
| Grado di protezione | IP67 lato attuatore |
| Forza di attuazione | ≤ 1,8 N |
| Forza di rilascio | ≥ 0,5 N |
| Movimento differenziale | ≤ 0,4 mm |
| Punto di commutazione | 9,4 ± 0,3 mm |
| Posizione di riposo | ≤ 10,4 mm |
| Corsa totale consentita | 7,9 mm |
| Resistenza agli urti | 50 g |
| Corpo | PBTP nero |
| Attuatore | POM nero con guarnizione siliconica |
| Peso | 0,952 g |
Settore Automotive: perché scegliere il Marquardt 1055.0552?
Nel settore automotive i componenti devono garantire affidabilità anche in presenza di forti vibrazioni, escursioni termiche e umidità. Il Marquardt 1055.0552 è stato progettato proprio per queste esigenze, offrendo una commutazione precisa e una lunga durata operativa.
L’utilizzo di contatti dorati e la protezione IP67 contribuiscono a mantenere elevate prestazioni nel tempo, riducendo il rischio di falsi contatti e malfunzionamenti.
