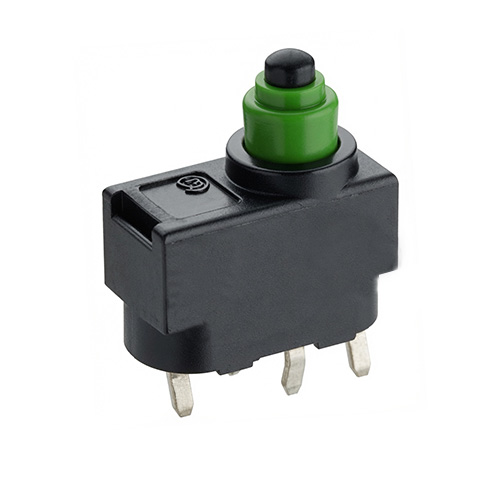

Microinterruttore PCB Impermeabile IP67 a Saldare Marquardt

Cod: 1055.2061

Microinterruttore a scatto rapido con terminale da circuito stampato autobloccante
Senza perni di fissaggio🧩 MODELLO 3D STEP

Angolo di piega	180°
Forza di attuazione	≤ 1.8 N
Grado di protezione	67
Passo	5.6/3.8
Tipo	PCB
Lunghezza terminali	3.8
Posizione finale	12.25
Punto di commutazione	13.75
Posizione di riposo	<14.75
Movimento differenziale	≤ 0.4 mm
Forza rilascio	> 0.5 N
Tipo contatto	Autobloccante, Snap-in
Ciclo vita	500000
Corrente nominale	2 A ~ 24 V, 4 A ~ 12 V
Resistenza di contatto	< 50 mΩ
Corsa differenziale max	≤0.4mm
Contatti	Ag
Finitura contatti	Au
Corpo	PBTP
Corpo Isolante	Gomma siliconica verde
Attuatore	Pulsante a pressione
Temperatura operativa	-40..+85°C
MPN	1055.2061
Brand	Marquardt
Certificazioni	ROHS

Contattaci per qualsiasi informazione

Scheda tecnica

Download

Modello CAD

Download

Microinterruttore PCB Impermeabile IP67 per Applicazioni Industriali

Il microinterruttore PCB impermeabile IP67 a saldare Marquardt è progettato per garantire elevata affidabilità, precisione e durata nel tempo in applicazioni industriali ed elettroniche.

Il meccanismo a scatto rapido (snap-action) assicura una commutazione precisa e ripetibile anche dopo centinaia di migliaia di cicli, mentre la struttura sigillata con grado di protezione IP67 protegge il componente da polvere e infiltrazioni d’acqua.

Il montaggio su PCB con terminali saldabili stagnati garantisce una connessione stabile e affidabile su circuiti elettronici professionali.

Caratteristiche Principali

Microinterruttore PCB impermeabile IP67 a scatto rapido
Protezione IP67 contro polvere e immersioni temporanee
Montaggio su circuito stampato (PCB)
Terminali saldabili stagnati
Contatti in argento placcati oro
Elevata precisione del punto di commutazione
Struttura compatta e robusta
Lunga durata operativa fino a 500.000 cicli
Resistenza a vibrazioni e shock meccanici

Specifiche Tecniche

Caratteristica	Valore
Tipo	Microinterruttore snap-action
Montaggio	PCB
Connessione	Terminali saldabili
Protezione	IP67 (impermeabile e antipolvere)
Corrente nominale	4A a 12V DC / 2A a 24V DC
Resistenza di contatto	< 50 mΩ
Resistenza di isolamento	> 100 MΩ (500V DC)
Materiale contatti	Argento placcato oro
Tipo contatto	Contatto a scatto rapido
Durata meccanica	500.000 cicli
Movimento differenziale massimo	0,4 mm
Pre-corsa massima	1,3 mm
Sovracorsa minima	1,2 mm
Posizione di riposo (FP)	≤ 14,75 mm
Punto di commutazione (OP)	13,75 ± 0,3 mm
Posizione finale	12,25 mm
Temperatura operativa	-40°C ÷ +85°C
Temperatura stoccaggio	-40°C ÷ +85°C
Materiale corpo	PBTP nero
Guarnizione	Gomma siliconica verde
Connessioni	Terminali stagnati per saldatura
Resistenza agli urti	50 g
Peso	0,98 g

Vantaggi del Microinterruttore PCB Impermeabile IP67

Il microinterruttore PCB impermeabile IP67 a saldare è ideale per applicazioni dove sono richieste precisione e resistenza ambientale.

La protezione IP67 garantisce funzionamento affidabile in presenza di polvere, umidità e schizzi d’acqua, mentre il sistema snap-action assicura una risposta rapida e stabile.

I contatti placcati oro riducono l’ossidazione e migliorano la stabilità elettrica nel tempo.
