Microinterruttore Snap Action per PCB: Precisione e Affidabilità per Circuiti Elettronici

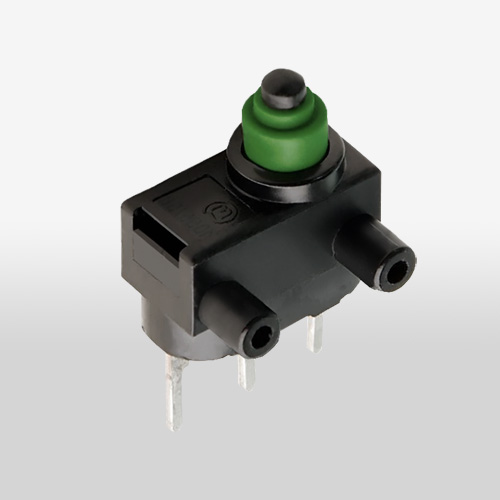

Microinterruttore a scatto rapido Marquardt Snap Action per PCB con 3 pin
Perni di fissaggio lunghi (5mm)
| Angolo di piega | 180° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | PCB |
| Lunghezza terminali | 3.5 |
| Posizione finale | 7.9 |
| Punto di commutazione | 9.4 |
| Posizione di riposo | <10.4 |
| Movimento differenziale | ≤ 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Pin |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | ≤0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.2557 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Scheda tecnica
Cos’è un Microinterruttore Snap Action per PCB?
Un microinterruttore snap action per PCB è un dispositivo elettromeccanico progettato per essere montato direttamente su un circuito stampato (PCB – Printed Circuit Board). Grazie al meccanismo a scatto rapido (snap action), garantisce una commutazione estremamente precisa e ripetibile, indipendentemente dalla velocità di azionamento dell’attuatore. Questa tecnologia permette di ottenere un cambio di stato netto dei contatti, migliorando l’affidabilità dell’intero sistema elettronico.
Vantaggi dei Microinterruttori Snap Action per PCB
Commutazione Rapida e Precisa
La tecnologia snap action assicura una risposta immediata e un punto di intervento costante nel tempo. Questo riduce il rischio di falsi contatti e migliora la precisione dei sistemi di controllo.
Montaggio Diretto sul Circuito Stampato
I terminali PCB consentono l’installazione direttamente sulla scheda elettronica, eliminando cablaggi aggiuntivi e semplificando il processo di assemblaggio.
Elevata Durata Operativa
I moderni microswitch PCB sono progettati per sopportare centinaia di migliaia o milioni di cicli di commutazione, garantendo prestazioni affidabili nel lungo periodo.
Design Compatto
Le dimensioni ridotte permettono l’integrazione all’interno di dispositivi elettronici sempre più miniaturizzati senza compromettere la robustezza del componente.
Caratteristiche Tecniche Principali
Un microinterruttore snap action per PCB può includere:
- Configurazione SPDT (Changeover), SPST-NO o SPST-NC
- Terminali PCB dritti o piegati
- Contatti dorati per segnali a bassa potenza
- Bassa forza di attuazione
- Elevata precisione del punto di commutazione
- Lunga durata meccanica
- Versioni sigillate IP67 per ambienti gravosi
- Resistenza a vibrazioni e urti meccanici
Queste caratteristiche lo rendono ideale per applicazioni professionali e industriali.
Applicazioni dei Microinterruttori PCB
Automazione Industriale
Utilizzati come sensori di posizione, finecorsa, sistemi di sicurezza e dispositivi di controllo macchina.
Automotive
Impiego in sistemi di chiusura, rilevamento posizione, controlli HVAC e moduli elettronici di bordo.
Elettronica Embedded
Perfetti per schede elettroniche compatte, sistemi embedded e dispositivi IoT che richiedono elevata affidabilità di commutazione.
Apparecchiature Professionali
Utilizzati in dispositivi medicali, sistemi di controllo, elettrodomestici e apparecchiature industriali.
Come Scegliere il Miglior Microinterruttore Snap Action per PCB
Per individuare il modello più adatto è consigliabile valutare:
- Configurazione dei contatti
- Corrente e tensione operative
- Forza di attuazione richiesta
- Durata meccanica
- Grado di protezione ambientale
- Tipologia di terminali PCB
- Dimensioni disponibili sulla scheda
- Compatibilità con il layout del circuito stampato
Una corretta selezione contribuisce a migliorare l’affidabilità e la durata dell’intero progetto elettronico.
Perché Utilizzare un Microinterruttore Snap Action per PCB
Il microinterruttore snap action per PCB rappresenta una soluzione affidabile, compatta e precisa per il controllo di circuiti elettronici e sistemi industriali. Grazie alla rapidità di commutazione, alla facilità di integrazione sulle schede elettroniche e alla lunga durata operativa, è uno dei componenti più utilizzati nei moderni sistemi di automazione, automotive ed elettronica professionale.
