MF 7260

Cod: MF 7260

Connettore volante WTB – ECOTRONIC-PRO – Connessione diretta su c.s. o indiretta tramite vaschetta – IDC – Nr. Poli: 2..10 – 0.35 – 0.75 mm² – -40°…+ 120° C – 6 A DIRETTO/ 10 A /2-4 pol. INDIRETTO – 250 V – DIN EN 61984 (IEC 61984)/UL/ULC E96569

Poli

2, 3, 4, 5, 6, 7, 8, 9, 10
Passo

5 mm
Corrente nominale

10 A (2-4 pol.) INDIRETTO, 6 A DIRETTO
Tensione nominale

250 V
Tensione dielettrica

2,8 kV
Tipo

Multitrefolo
Diametro max del cavo

2,4 mm
Dist. superficiali in aria

> 3,2 mm
Durezza

Shore A 90±5
Resistenza alle correnti di fuga

CTI ≥ 400
Resistenza di isolamento

> 10 GΩ
Resistenza di contatto

< 10 mΩ
Esecuzione

Diretto, Indiretto
Famiglia

ECOTRONIC-PRO
Materiale contatti

Cu Lega, CuSn
Finitura contatti

Sn
Corpo

PA, GWT 750°C acc. to IEC 60335-1
Colore

Disponibili altri colori, Naturale
Tecnologia

IDC
Polarizzazione

sec. Rast 2,5
Spessore PCB

1.55 ± 0.19 mm
Sezione Cavo

0.35 – 0.75 mm²
Temperatura operativa

-40°C / +120°C
Norme

DIN EN 61984 (IEC 61984)/UL/ULC E96569
Certificazioni

cURus, ROHS, VDE
Confezione Standard

MFMP 7260
Confezione industriale

MFMG 7260
Brand

MPN

MF 7260

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

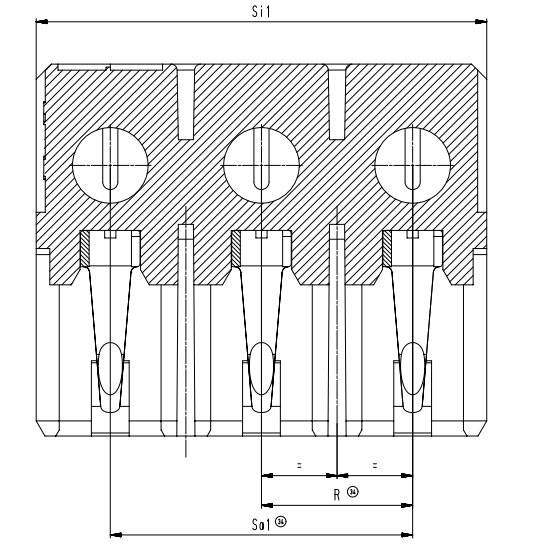

    NOTE & DIMENSIONI
    Positions Part number Dimensions Si1 Dimensions So1
    2 MFVV 7260 – 002 – * 10 5
    3 MFVV 7260 – 003 – * 15 10
    4 MFVV 7260 – 004 – * 20 15
    5 MFVV 7260 – 005 – * 25 20
    6 MFVV 7260 – 006 – * 30 25
    7 MFVV 7260 – 007 – * 35 30
    8 MFVV 7260 – 008 – * 40 35
    9 MFVV 7260 – 009 – * 45 40
    10 MFVV 7260 – 010 – * 50 45

    *A richiesta caricamento parziale del connettore

    < 3523 > · RAST 2.5 connectors, pitch 2.5/5.0 mm. RAST 2.5 connector for direct and indirect mating, insulation displacement technology 3523 02 K00 M12 LUMBERG – Prodotto Cross reference equivalente

    Scopri il connettore volante MF 7260, parte della rinomata serie ECOTRONIC-PRO. Questo versatile connettore offre connessioni dirette o indirette tramite vaschetta IDC per un massimo di 10 poli. Con un passo di 5 mm, corrente nominale fino a 10 A (indiretto) e 6 A (diretto), è ideale per una vasta gamma di applicazioni industriali. La robusta costruzione e la conformità agli standard DIN EN 61984 (IEC 61984) e UL/ULC E96569 assicurano affidabilità e sicurezza. Scopri di più sulle caratteristiche, i poli disponibili e le applicazioni raccomandate di questo connettore multitrefolo, progettato per operare in condizioni da -40°C a +120°C.
