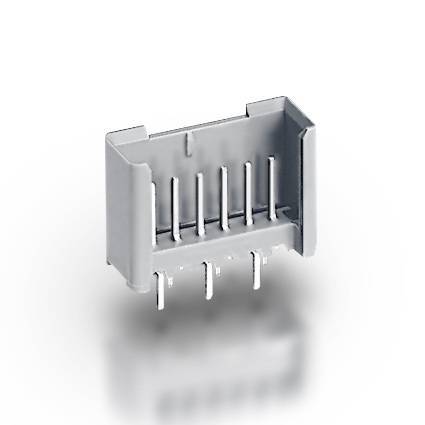

Connettore PCB RFK 2; MKS 1750 Stocko Contact
Connettore maschio per circuito stampato 2…20 poli – Corrente nominale: 5A/30°C – 2,5A/70°C
Orientamento: Verticale
Stocko Contact
Tecnologia | PTH |
---|---|
Famiglia | RFK2 |
Passo | 2,5 mm |
Poli | 2…20 |
Alloggiamento | Sfalsati |
Genere | Maschio |
Orientamento | Verticale |
Corpo Isolante | PC, GWT 750°C sec. IEC 60335-1 |
Materiale contatti | CuSn |
Finitura contatti | Sn |
Diametro max del cavo | 1,9 mm. |
Sezione Cavo | 0,07 – 0,5 mm² |
Uscita cavo | 180° |
Corrente nominale | 2,5A/70°C, 5A/30°C |
Tensione nominale | 32 V |
Tensione dielettrica | ≥ 1 kV |
Temperatura operativa | -40°C / +115°C |
Resistenza di isolamento | > 1 GΩ |
Resistenza di contatto | < 10 mΩ |
Certificazioni | ROHS, UR |
Brand | |
Minimo Ordinabile | Per il minimo ordinabile vi preghiamo di contattare l'ufficio commerciale |
mpn | MKS 1750 |
Connettore per circuito stampato da 2 a 20 poli Verticale – Stocko Contact
NOTE & DIMENSIONI
RFK 2 – Connettori serie MKS 1750 per connessioni verticali Pitch 2.5 mm
- Pin a saldare dual-line
N° di poli | Numero di serie | Dimensioni | |
---|---|---|---|
C | D | ||
2 | MKS 1751 – 6 – 0 – 202 | 9.7 | 2.5 |
2 * | MKS 1752 – 6 – 0 – 202 | 7.9 | 2.5 |
3 | MKS 1753 – 6 – 0 – 303 | 12.2 | 5.0 |
4 | MKS 1754 – 6 – 0 – 404 | 14.7 | 7.5 |
5 | MKS 1755 – 6 – 0 – 505 | 17.2 | 10.0 |
6 | MKS 1756 – 6 – 0 – 606 | 19.7 | 12.5 |
7 | MKS 1757 – 6 – 0 – 707 | 22.2 | 15.0 |
8 | MKS 1758 – 6 – 0 – 808 | 24.7 | 17.5 |
9 | MKS 1759 – 6 – 0 – 909 | 27.2 | 20.0 |
10 | MKS 1760 – 6 – 0 – 1010 | 29.7 | 22.5 |
11 | MKS 1761 – 6 – 0 – 1111 | 32.2 | 25.0 |
12 | MKS 1762 – 6 – 0 – 1212 | 34.7 | 27.5 |
13 | MKS 1763 – 6 – 0 – 1313 | 37.2 | 30.0 |
14 | MKS 1764 – 6 – 0 – 1414 | 39.7 | 32.5 |
15 | MKS 1765 – 6 – 0 – 1515 | 42.2 | 35.0 |
16 | MKS 1766 – 6 – 0 – 1616 | 44.7 | 37.5 |
17 | MKS 1767 – 6 – 0 – 1717 | 47.2 | 40.0 |
18 | MKS 1768 – 6 – 0 – 1818 | 49.7 | 42.5 |
20 | MKS 1770 – 6 – 0 – 2020 | 54.7 | 47.5 |
* adatto solo per connettori MKH 5132
*I dati e le caratteristiche riportati sono soggetti a variazioni senza preavviso
Klemi Contact è distributore ufficiale Stocko Contact – Klemi Contact is the official Stocko Contact distributor
