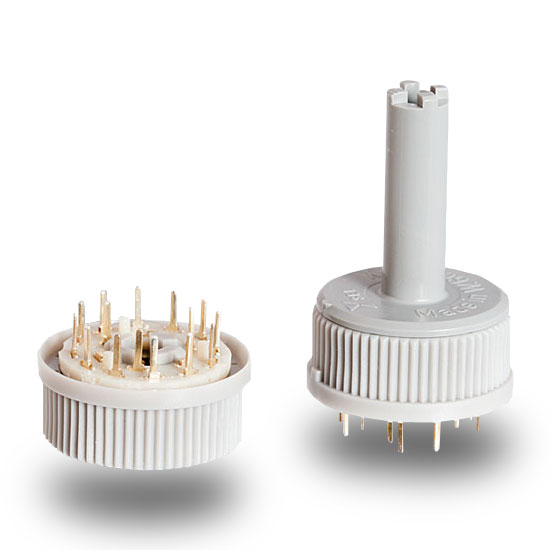

Commutatore rotativo da circuito stampato | 1 via | fino a 12 posizioni
Commutatore rotativo per c.s. esecuzione economica in materiale plastico 1 via | fino a 12 posizioni
Altezza 9,2 mm | Possibile montaggio orizzontale con c.s. supplementare | Possibile alberino plastico | Su richiesta con coppia d’azionamento più elevata
| Tipo | Standard |
|---|---|
| Tipo terminale | Pin di saldatura |
| Montaggio | Saldatura |
| Pulsante integrato | Opzione |
| Azionamento | Doppio albero cavo (opz.) |
| Distanza banchi | Aumentata (opz.) |
| Impermeabilizzazione | Versione MIL a tenuta stagna contro pannello frontale fino a 0,2 bar |
| IP65 | Stagno sul pannello frontale (opz.) |
| MTBF con carico massimo | ≥ 15.000 cicli |
| MTBF senza carico | ≥ 20.000 cicli |
| + PROPRIETÁ ELETTRICHE + |
|
| Imax. di commutazione | Ag 130 mA, Au 20 mA |
| Pmax. commutazione | Ag 5 VA/W, Au/Ni 1 VA/W |
| Vmax commutazione | 150 V~ |
| Corrente max riposo | Ag ≤ 3 A;, Au ≤ 1 A |
| Resistenza di isolamento | ≥ 10⁹Ω |
| V test 50Hz contatti/terra | 1.000 V |
| V test 50Hz contatti | 1000 V |
| + PROPRIETÁ MECCANICHE + |
|
| Protezione polvere | Banco sigillato |
| N° max di banchi | 1 |
| Angolo di scatto | 30° |
| Arresto | Preimpostato, Selezionabile mediante inserimento di spinotti di fermo, Senza |
| Versione p.c.b. | Si |
| Versione pannello | No |
| Fissaggio pcb | Socket 24 poli, Viti M2 |
| Fissaggio pannello | Centrale M7x0,75 |
| Commutazione | Cortocircuitante, Non cortocircuitante |
| Coppia azionamento | 2,5 Ncm |
| Coppia max. fermo | ≥ 100 Ncm |
| Comb. a 30° | 1×12 a 1×2, 2×6 a 2×2, 3×4 a 3×2, 4×3 a 4×2, 6×2 |
| Comb. a 36° | (Tipo MX / EMX) 1×6 a 1×2, 2×3 a 2×2, 3×2, 4×2 |
| Comb. a 60° | 1×6 a 1×2, 2×3 a 2×2, 3×2, 4×2 |
| Altezza | Variabile |
| Diametro albero | 4 mm |
| Lunghezza albero | 25 mm |
| Isolante banco | PA |
| Contatti | Ag, Au/Ni |
| Materiale Rotore | POM |
| Materiale Fermo | Plastica |
| Test urto | 50 g, 11 ms |
| Test vibrazioni | 10 g, da 10 a 500 Hz |
| Settore Militare | MIL 3786, VG95318 |
| Brand | |
| MPN | SB20 |
Contattaci per qualsiasi informazione
Commutatore rotativo ad 1 via, da 1 fino a 12 posizioni Versione economica da circuito stampato
CARATTERISTICHE
- Altezza 9,2 mm
- Passo 2,54mm
- Fermo regolabile
- Angolo di scatto: 30°
Option
- Possibile montaggio orizzontale con circuito stampato supplementare
- Possibile alberino plastico
- Su richiesta con coppia d’azionamento più elevata
- Funzione di ritorno a molla per prima o ultima posizione dell’interruttore
Scarica la scheda tecnica
Scheda tecnicaScegli il Commutatore Rotativo Codice SB20 per le tue esigenze di commutazione. Con una via e fino a 12 posizioni, questo commutatore offre prestazioni affidabili in un design economico in materiale plastico. Con un’altezza di 9,2 mm, possibilità di montaggio orizzontale con c.s. supplementare e la flessibilità di un alberino plastico, il Commutatore Rotativo SB20 si adatta alle tue esigenze specifiche.
Sia che tu cerchi una soluzione economica o necessiti di una coppia d’azionamento più elevata, siamo pronti a personalizzare il tuo commutatore rotativo. Con la possibilità di montaggio da circuito stampato oppure a pannello foro passante, offriamo la massima flessibilità per integrare il Commutatore Rotativo SB20 nei tuoi progetti.
- Commutatore Rotativo 1 Via – 12 Posizioni: La versatilità è al centro del nostro design, offrendo una via e la possibilità di selezionare fino a 12 posizioni per adattarsi alle tue esigenze specifiche di commutazione.
- Esecuzione Economica in Materiale Plastico: Un’opzione accessibile senza compromettere la qualità. Il nostro Commutatore Rotativo SB20 è realizzato con materiali plastici di alta qualità per garantire durabilità e affidabilità.
- Altezza 9,2 mm: Con un profilo sottile di 9,2 mm, questo commutatore offre un design compatto senza compromettere le prestazioni.
- Montaggio Orizzontale con C.S. Supplementare: La flessibilità di montaggio è fondamentale. Il Commutatore Rotativo SB20 consente il montaggio orizzontale con l’opzione di un supporto aggiuntivo per un’installazione stabile.
- Possibile Alberino Plastico: La possibilità di un alberino plastico aggiunge ulteriore adattabilità al nostro commutatore rotativo, consentendo un controllo preciso nelle tue applicazioni.
- Su Richiesta con Coppia d’Azionamento Più Elevata: Se hai esigenze specifiche di coppia d’azionamento, siamo pronti ad adattarci alle tue richieste, offrendo una soluzione personalizzata.
- Montaggio da Circuito Stampato Oppure a Pannello Foro Passante: Scegli la modalità di montaggio che meglio si adatta alle tue esigenze, con la possibilità di montaggio diretto su circuito stampato o su pannello foro passante.
Per informazioni dettagliate, contatta il nostro specialista di prodotto
Schede tecniche e disegni 3D su richiesta
