Commutatore rotativo in miniatura da circuito stampato con funzione di pulsante – SBIV14
Commutatore rotativo in miniatura da circuito stampato con funzione di pulsante – Passo 2,54 mm – Dispositivo di sicurezza per evitare rotazione involontaria – Standard MIL o VG
| Tipo | Miniaturizzato |
|---|---|
| Tipo terminale | Pin da c.s. |
| Montaggio | Cirucuito stampato, Pannello |
| Pulsante integrato | Opzione |
| Azionamento | Doppio albero cavo (opz.) |
| Distanza banchi | Aumentata (opz.) |
| IP65 | Stagno sul pannello frontale (opz.) |
| MTBF con carico massimo | ≥ 10.000 cicli |
| MTBF senza carico | ≥ 20.000 cicli |
| + PROPRIETÁ ELETTRICHE + |
|
| Imax. di commutazione | 50 mA |
| Pmax. commutazione | 1,5 VA/W |
| Vmax commutazione | 30 V~ |
| Corrente max riposo | 0,5 A |
| Resistenza di isolamento | ≥ 10¹0Ω |
| V test 50Hz contatti/terra | 780 V |
| V test 50Hz contatti | 100 V |
| + PROPRIETÁ MECCANICHE + |
|
| Protezione polvere | Banco sigillato |
| N° max di banchi | 1 |
| Angolo di scatto | 36° |
| Arresto | Preimpostato, Senza |
| Versione p.c.b. | Si |
| Versione pannello | Si |
| Fissaggio pcb | Socket 24 poli, Viti M2 |
| Fissaggio pannello | Centrale M7x0,75 |
| Coppia azionamento | Da 3 a 8 Ncm |
| Coppia max. fermo | ≥ 50 Ncm |
| Comb. a 30° | 1x 12 a 1×2, 2×6 a 2×2 |
| Comb. a 60° | 1x 6 a 1×2, 2×6 a 2×2 |
| Commutazione | Cortocircuitante, Non cortocircuitante |
| Altezza | 22,2 mm |
| Diametro albero | 4 mm |
| Lunghezza albero | 7 mm |
| Isolante banco | EP |
| Contatti | Au/Ni |
| Materiale Rotore | Termoplastico |
| Materiale Fermo | Plastica |
| Test urto | 50 g, 11 ms |
| Test vibrazioni | 10 g, da 10 a 500 Hz |
| Settore Militare | MIL 3786, VG95318 |
| Brand | |
| MPN | SBIV14 |
Commutatore rotativo in miniatura da circuito stampato con funzione di pulsante 1 via e fino a 10 posizioni
Commutatore rotativo in miniatura da circuito stampato con funzione di pulsante – Passo 2,54 mm – Dispositivo di sicurezza per evitare rotazione involontaria – Standard MIL o VG
CARATTERISTICHE
Contatto per impulso per esempio per test batterie
Per informazioni dettagliate, contatta il nostro specialista di prodotto
Schede tecniche e disegni 3D su richiesta

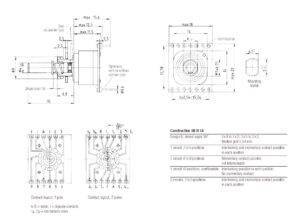

Disegno tecnico
