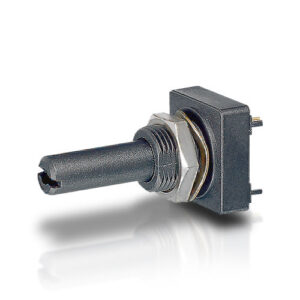

BGE16 Encoder: Versatilità Assoluta e Precisione Incrementale per Applicazioni Industriali

Cod: BGE16

Encoder incrementale o assoluto da pannello – Angolo di scatto e impulsi giro a seconda del codice – Adatto anche ad applicazioni per rilevamenti della posizione angolare e del moto circolare – Riconoscimento direzione attraverso due segnali sfasati di 90°

Segnale d'uscita

TTL: alto > Vcc -0,5 V, basso < Vss +0,5 V Capacità massima per uscita 4mA.

Capacità tra due contatti

≤2 pF

Tensione alimentazione

5 VDC±10%, 3,3 VCD ±10%

Imax. di commutazione

50 mA

Angolo di scatto

Vedi data sheet

Impulsi giro

32

Riconoscimento rotazione

Alternativamente tramite 2 segnali A,B sfasati, Indicatore di destinazione e segnali impulsivi

Tipo

assoluto, Incrementale

Filetto

M10 x 0,75

Res. el. con carico

Tipico 80mΩ; max.1Ω

Res. el. cont. fine vita

≤ 1Ω

Res el senza carico

≤100 mΩ

Res. el. cont. inizio vita

≤ 1Ω

Resistenza di isolamento

≥ 10^10Ω

Momento torcente

0,3 ± 0,2 Ncm

Corrente max riposo

< 25 mA

Tensione di test (1 min)

500 V

Pmax. commutazione

1,5 VA/W

Generazione impulsi

Magnetico

App cinematiche

Si

Capacità contatto terra

≤2 pF

Corpo

PBTP

Finitura contatti

Au

Pulizia ultrasuoni

No

Pulsante integrato

No

Errore angolare

Non linearità differenziale < ± 0.176 °, non linearità integrale < ± 1,4 °

Posizionamento radiale

No

Posizione rispetto al C.S.

Perpendicolare

Risoluzione angolare

Segnale-PWM 0…100% (1 kHz ± 10%)

Temperatura operativa

-25°C / +85°C

Vibrazioni

IEC 68-2-6

Protezione

IP54 opzionale

Shock

ISO 9022-30-08

Certificazioni

ROHS

Brand

MPN

BGE16

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    BGE16 Encoder, un dispositivo flessibile che opera sia come encoder incrementale che assoluto. Con 32 impulsi per giro, riconoscimento di direzione avanzato e bassa resistenza elettrica, è la scelta ideale per applicazioni industriali che richiedono precisione e versatilità

    Scopri l’innovativo encoder BGE16, un dispositivo flessibile che offre versatilità assoluta e precisione incrementale. Questo encoder avanzato si adatta alle tue esigenze, funzionando sia come encoder incrementale che assoluto per massimizzare l’efficienza nei tuoi sistemi industriali.

    Benvenuto nel mondo dell’efficienza avanzata con l’Encoder BGE16. La sua versatilità unica risiede nella capacità di funzionare sia come encoder incrementale che assoluto, un aspetto fondamentale per soddisfare le diverse esigenze delle moderne applicazioni industriali.

    Encoder Incrementale o Assoluto: L’encoder BGE16 offre la flessibilità di operare in due modalità distintive. Come encoder incrementale, genera impulsi in base al movimento relativo, fornendo informazioni sulla variazione di posizione. D’altra parte, come encoder assoluto, fornisce una rappresentazione diretta e codificata della posizione assoluta, senza la necessità di contare impulsi cumulativi.

    Versatilità senza Concessioni: Questa versatilità permette al BGE16 di adattarsi alle esigenze specifiche di ogni applicazione industriale. Che tu necessiti di una misurazione precisa del movimento incrementale o della posizione assoluta, l’encoder BGE16 è la soluzione all’avanguardia che offre entrambe le opzioni per massimizzare l’efficienza operativa.

    Caratteristiche Tecniche Avanzate:

    • Riconoscimento Direzione: Il BGE16 implementa un riconoscimento avanzato della direzione attraverso due segnali A, B sfasati di 90°, offrendo dettagli preziosi sulla rotazione del sistema.
    • Bassa Resistenza Elettrica: Con una resistenza elettrica tipica di 80mΩ e massima di 1Ω, il BGE16 garantisce un funzionamento efficiente in una vasta gamma di condizioni operative.
    • Tensione di Alimentazione Flessibile: Operando a tensioni di 5 VDC ±10% o 3,3 VDC ±10%, il BGE16 si integra facilmente con vari sistemi industriali.

    Applicazioni e Settori di Utilizzo: L’encoder BGE16 trova applicazione in numerosi settori industriali, tra cui automazione industriale, robotica, sistemi di controllo del movimento e industria automobilistica. La sua versatilità e precisione lo rendono adatto a qualsiasi ambiente che richieda una misurazione accurata del movimento.

    Certificazioni e Qualità: Certificato ROHS e marchiato EBE sensors + motion, il BGE16 offre non solo prestazioni superiori ma anche la garanzia di standard di qualità elevati, necessari per soddisfare le esigenze delle moderne industrie.

    Il BGE16 è un encoder che può funzionare sia come encoder incrementale che come encoder assoluto, offrendo flessibilità nelle applicazioni in cui può essere impiegato. Ecco alcune caratteristiche chiave e vantaggi del BGE16:

    Caratteristiche Principali Encoder incrementale e assoluto

    • Tipologia di encoder: Assoluto, Incrementale.
    • Segnale d’Uscita: TTL con tensioni specifiche per stato alto e basso.
    • Impulsi per Giro: 32.
    • Riconoscimento Rotazione: Attraverso due segnali A, B sfasati di 90°.
    • Alimentazione: 5 VDC ±10%, 3,3 VDC ±10%.
    • Filettatura: M10 x 0,75.
    • Resistenza Elettrica: Diverse specifiche tra cui resistenza con carico, senza carico, inizio e fine vita.

    Vantaggi encoder rotativo assoluto e incrementale:

    • Flessibilità: La capacità di operare sia come encoder incrementale che assoluto offre una maggiore flessibilità nell’adattarsi a diverse esigenze di applicazione.
    • Riconoscimento di Direzione: Il riconoscimento della direzione tramite due segnali sfasati di 90° fornisce informazioni aggiuntive sulla rotazione.
    • Bassa Resistenza Elettrica: La resistenza elettrica ridotta contribuisce a una maggiore efficienza e affidabilità del dispositivo.

    Applicazioni Potenziali

    • Automazione Industriale:** Utilizzato per monitorare la posizione di componenti in macchine automatiche.
    • Robotica:** Impiegato nei giunti robotici per misurare l’angolo e la direzione del movimento.
    • Sistemi di Controllo del Movimento:** Adatto per regolare la posizione e la velocità in sistemi di controllo del movimento.
    • Automotive:** Utilizzato in sistemi di sterzo e controllo del motore per monitorare il movimento angolare.
    • Elettronica di Consumo:** Applicazioni in telecomandi o dispositivi di input che richiedono la misurazione precisa dell’angolo.

    Settori di Utilizzo:

    • Automotive: Sistemi di controllo del motore e dello sterzo.
    • Industria: Macchine automatiche, sistemi di controllo del movimento.
    • Robotica: Giunti robotici.
    • Elettronica di Consumo: Dispositivi di input.

    Vantaggi Competitivi:

    • La flessibilità nell’operare sia come encoder incrementale che assoluto, insieme al riconoscimento della direzione, rendono il BGE16 adatto a una vasta gamma di applicazioni, fornendo dati precisi e affidabili per migliorare le prestazioni nei settori sopra menzionati. La bassa resistenza elettrica contribuisce anche all’efficienza complessiva del sistema in cui è impiegato.

    I dati e le caratteristiche riportati sono soggetti a variazioni senza preavviso
