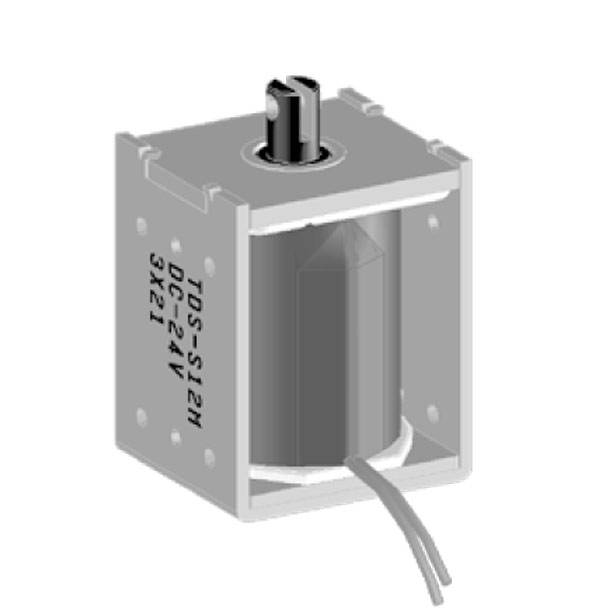

Elettromagnete Lineare TDS-S 12 M – Attuatore a Telaio Aperto
Richiesta preventivo

Solenoide a tenuta a basso rumore, perno 12 mm | Corsa: 50 mm | TDS-S12 M

Cod: TDS-S12-M

Elettromagnete Lineare  a trazione/spinta – Attuatore a Telaio Aperto
Diametro perno: 12 mm | Corsa: 14 mm
Dimensioni (LxHxP): 36,0 x 40,0 x 50,0 mm | Potenza dissipata: 7,0 W | Peso elettromagnete: 295g | Peso perno: 46g

Resistenza

Min 10⁸ Ω a 500 Vcc
Tipo di elettromagnete

A tenuta
Peso elettromagnete

295 g
Potenza

7 W
Aumento Temperatura

65°C a 7 W, 100
Diametro perno

12 mm
Corsa

14 mm
Peso perno

46 g
Diametro

25.4 mm
Dimensioni LxP

36,0 x 40,0 mm
Forza min. attuazione

10.3 N
Forza max. attuazione

18.1 N
Forza a 0 mm

24.5 N
Forza a 1 mm

2.2 N
Forza a 2 mm

6.8 N
Forza a 4 mm

8,7 N
Forza di sblocco

min 1
Forza di trazione max

min. 1
Range altezza (mm)

30 < H ≤ 45
Range larghezza (mm)

30 < L ≤ 45
Range lunghezza (mm)

40 < L ≤ 60
Range potenza (W)

6 < Pd ≤ 9
MPN

TDS-S12 M
Brand

Contattaci per qualsiasi informazione

Elettromagnete Lineare TDS-S 12 M – Attuatore a Telaio Aperto

TDS-S 12 M è un attuatore elettromagnetico lineare compatto e performante.
Grazie al suo design a telaio aperto, è ideale per applicazioni di automazione, sistemi di sicurezza e movimenti di precisione.

Caratteristiche principali dell’attuatore elettromagnetico lineare

  • Tipologia: solenoide elettromagnete lineare a trazione/spinta
  • Forma costruttiva: telaio aperto
  • Applicazioni: attuatori, blocchi di sicurezza, automazione industriale
  • Forza di trazione fino a 32 N (≈ 3,2 kgf) in impulsi brevi
  • Uso continuo con forza fino a 12 N (≈ 1,2 kgf)
  • Basso consumo, lunga durata, nessuna manutenzione

Dati Tecnici – TDS-S 12 M

Valori della Bobina

Ciclo di lavoro (ED %) Potenza assorbita [W]
100% 5,2 W
50% 10,4 W
25% 20,8 W
10% 52 W

Resistenza e Tensione

Tensione [VDC] Resistenza [Ω]
6 VDC 900 Ω
8,5 VDC 1860 Ω
12 VDC 3700 Ω
17 VDC 7480 Ω
24 VDC 11700 Ω
34 VDC 19400 Ω
48 VDC 1428 Ω
68 VDC 3120 Ω
113 VDC 5100 Ω
160 VDC 15120 Ω

Altri Dati Tecnici dell’attuatore elettromagnetico lineare

  • Resistenza di isolamento: 1 x 108 Ω min. a 500 VDC
  • Tensione di prova: 1000 Veff per 1 min
  • Aumento temperatura: 65°C a 5,2 W, 100% ED
  • Peso totale: 295 g
  • Peso ancora: 46 g
  • Temperatura ambiente di riferimento: 20°C

Dimensioni

Parametro Valore
Larghezza corpo bobina 19 mm
Lunghezza corpo bobina 42 mm
Altezza totale 50,4 mm
Diametro ancora 12 mm
Distanza fori montaggio 30 ± 0,2 mm
Fori montaggio M3

Diagramma Forza-Corsa

Il TDS-S 12 M sviluppa forze variabili in base al ciclo di lavoro (ED) e alla corsa dell’ancora:

  • ED 10%: fino a 32 N (≈ 3,2 kgf) a 0 mm
  • ED 25%: fino a 24 N (≈ 2,4 kgf) a 0 mm
  • ED 50%: fino a 18 N (≈ 1,8 kgf) a 0 mm
  • ED 100%: fino a 12 N (≈ 1,2 kgf) a 0 mm

A 8 mm di corsa, la forza in ED 100% scende a circa 4 N (≈ 0,4 kgf).

Vantaggi

  • Design compatto e versatile
  • Basso consumo energetico
  • Lunga durata senza manutenzione
  • Installazione in qualsiasi posizione
  • Ideale per automazione e sicurezza

FAQ – Domande Frequenti



Che cos’è un attuatore elettromagnetico lineare?

Un attuatore elettromagnetico lineare è un dispositivo che converte energia elettrica in movimento lineare di spinta o trazione. Il modello TDS-S 12 M appartiene alla categoria dei solenoidi elettromagneti lineari a trazione/spinta, utilizzati in automazione e sistemi di blocco.

Il TDS-S 12 M può sollevare carichi come un magnete permanente?

No, questo elettromagnete non è un magnete permanente da sollevamento. La sua funzione è generare movimento lineare controllato, non attrarre materiali ferrosi pesanti.
