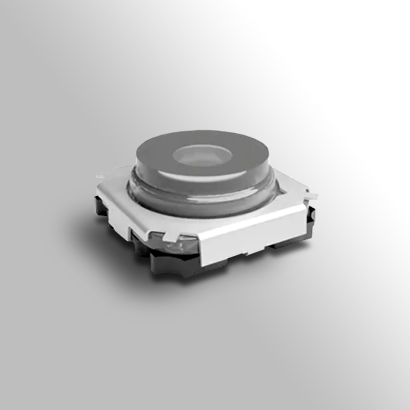

Tasto tattile SMT Marquardt 3006.2100
Tasto tattile SMT per montaggio diretto su circuito stampato, con contatto normalmente aperto SPNO, contatti dorati. Il componente è caratterizzato da una forza di azionamento di 4 +1/-0,5 N, corsa totale di 1 mm, rating di 50 mA a 28 V
🧩 MODELLO 3D STEP
| Azione | Normalmente aperto, SPNO |
|---|---|
| Attuatore | Standard |
| Ciclo vita | 500000 |
| Corrente nominale | 50 mA 28 V |
| Corsa differenziale max | < 3 mm |
| Note | con nuovo PCB layout, con punto di azionamento, rating: max. 1 W, senza indicazione dei dati nominali, senza LED, temperatura di stoccaggio: 1 h fino a +120 °C |
| Posizione finale | 2.9 mm |
| Posizione di riposo | 4.15 mm |
| Punto di commutazione | 3.2 +-0.2 mm |
| Resistenza di contatto | < 100 mOhm |
| Poli | 1 |
| Materiale contatti | gold plated |
| Terminale | SMT |
| Bounce time | < 5 ms |
| MPN | 3006.2100 |
| Brand | |
| Grado di protezione | IP 40 |
Contattaci per qualsiasi informazione
Il Marquardt 3006.2100 è un tasto tattile SMT progettato per il montaggio diretto su circuito stampato.
Il componente appartiene alla serie Marquardt 3000 e utilizza una configurazione SPNO (Single Pole Normally Open), con un contatto normalmente aperto che viene chiuso durante l’azionamento del tasto.
La versione 3006.2100-00 è una variante senza LED e utilizza connessioni SMT (Surface Mount Technology), consentendo l’integrazione automatizzata del componente nei processi di assemblaggio elettronico.
Il tasto è caratterizzato da contatti e terminali dorati, una forza di azionamento di 4 +1/-0,5 N, una corsa totale di 1 mm e una vita meccanica dichiarata di 500.000 cicli.
Tasto tattile SMT per PCB
Il principale elemento distintivo del Marquardt 3006.2100 è la tecnologia di connessione SMT.
Il componente è progettato per essere montato direttamente sulla superficie del circuito stampato, senza utilizzare terminali tradizionali a foro passante.
Questa configurazione permette di integrare il tasto tattile direttamente nel processo di assemblaggio della scheda elettronica e di utilizzare le normali tecnologie di produzione PCB con componenti SMD/SMT.
Il 3006.2100 è quindi indicato per applicazioni in cui il tasto deve essere parte integrante dell’interfaccia elettronica dell’apparecchiatura.
Contatto normalmente aperto SPNO
Il Marquardt 3006.2100 utilizza una configurazione:
SPNO – Single Pole Normally Open
In posizione di riposo il contatto è aperto. Durante la pressione del tasto, il contatto viene azionato.
La configurazione a un polo rende il componente adatto alla generazione di un segnale di comando direttamente sul circuito stampato.
Tasto tattile 50 mA 28 V
Il rating IEC indicato per il 3006.2100 è:
50 mA – 28 V
Il modello è quindi destinato a funzioni di comando e segnalazione elettronica e deve essere utilizzato rispettando le condizioni elettriche previste dalla documentazione tecnica.
Il prodotto dispone inoltre di una resistenza di contatto allo stato iniziale inferiore a 100 mΩ.
Forza di azionamento 4 N
La forza di azionamento nominale del Marquardt 3006.2100 è:
4 +1/-0,5 N
Il valore definisce la forza necessaria per raggiungere il punto di azionamento del tasto.
La caratteristica è particolarmente importante nella progettazione dell’interfaccia utente, perché influenza la percezione del comando e la forza necessaria all’operatore per attivare il contatto.
Corsa totale di 1 mm
Il tasto presenta una corsa totale di:
1,0 mm
Il punto di azionamento è indicato a:
3,2 ±0,2 mm
La posizione di riposo massima è 4,15 mm, mentre la posizione finale consentita è 2,9 mm.
Questi valori devono essere considerati nel dimensionamento dell’elemento meccanico che interagisce con il tasto.
Contatti dorati
Il Marquardt 3006.2100 utilizza contatti dorati.
Anche le superfici delle connessioni sono indicate come dorate.
Questa configurazione è adatta a un componente destinato alla commutazione di segnali elettronici a bassa corrente, per i quali le caratteristiche del contatto hanno particolare importanza.
Vita meccanica di 500.000 cicli
La vita meccanica dichiarata per il Marquardt 3006.2100 è:
500.000 cicli
Il valore indica la durata meccanica prevista del componente nelle condizioni di prova specificate dal produttore.
La vita meccanica non deve essere confusa con la durata elettrica, che dipende dal carico e dalle condizioni effettive di commutazione.
Tasto senza LED
La variante 3006.2100-00 è indicata come versione senza LED.
La serie Marquardt comprende anche configurazioni differenti per caratteristiche di azionamento e illuminazione. Per applicazioni che richiedono illuminazione integrata è quindi necessario verificare la variante specifica del prodotto.
Temperatura operativa
Il componente è specificato per una temperatura sul lato connessione compresa tra:
-40 °C e +95 °C
La temperatura di stoccaggio indicata è anch’essa compresa tra:
-40 °C e +95 °C
Questi valori devono essere considerati insieme alle condizioni reali dell’applicazione e all’ambiente nel quale viene installata la scheda elettronica.
Applicazioni
Il Marquardt 3006.2100 può essere utilizzato come tasto tattile per PCB in apparecchiature elettroniche e sistemi di comando.
Applicazioni possibili comprendono:
- pannelli di controllo elettronici;
- interfacce utente;
- dispositivi elettronici;
- apparecchiature industriali;
- sistemi di automazione;
- pannelli operatore;
- apparecchiature di misura;
- dispositivi embedded;
- sistemi di controllo;
- macchine e apparecchiature con comandi integrati su PCB.
La scelta della variante deve essere effettuata verificando caratteristiche elettriche, meccaniche, dimensionali e di assemblaggio rispetto ai requisiti dell’applicazione.
Dati tecnici Marquardt 3006.2100
| Specifica | Valore |
|---|---|
| Tipologia | Tasto tattile / tact switch |
| Tecnologia di montaggio | SMT |
| Funzione | SPNO |
| Numero poli | 1 |
| Rating IEC | 50 mA / 28 V |
| Materiale contatti | Dorato |
| Tipo di contatto | Sprung contact |
| Distanza contatti | < 3 mm |
| Resistenza di contatto iniziale | <100 mΩ |
| Forza di azionamento | 4 +1/-0,5 N |
| Prell time | <5 ms |
| Posizione di riposo FP | max. 4,15 mm |
| Punto di azionamento OP | 3,2 ±0,2 mm |
| Posizione finale TP | 2,9 mm |
| Corsa totale | 1,0 mm |
| Forza di ritorno | ≥1,0 N |
| Attuatore | Standard |
| Illuminazione | Senza LED |
| Protezione connessione | IP40 |
| Protezione attuatore | IP40 |
| Temperatura lato connessione | -40 °C … +95 °C |
| Temperatura di stoccaggio | -40 °C … +95 °C |
| Peso | 0,360 g |
| Vita meccanica | 500.000 cicli |
| RoHS | Sì |
Marquardt serie 3000
Il 3006.2100 appartiene alla serie Marquardt 3000, famiglia di tasti e tact switch destinati all’integrazione in dispositivi e apparecchiature elettroniche.
La serie comprende diverse configurazioni di attuatore, forza di azionamento, caratteristiche meccaniche e opzioni di illuminazione.
Il 3006.2100 rappresenta una configurazione specifica con montaggio SMT, contatti dorati, 4 N di forza di azionamento e senza LED.
Quando il progetto richiede caratteristiche differenti, è possibile confrontare il 3006.2100 con le altre varianti della serie 3000.
Documentazione tecnica
Per il Marquardt 3006.2100 sono disponibili il modello costruttivo 3D e il disegno cliente della variante.
FAQ sul Marquardt 3006.2100
Il Marquardt 3006.2100 è un tasto tattile SMT della serie 3000, progettato per il montaggio diretto su circuito stampato.
Sì. Il componente appartiene alla famiglia Marquardt dei tact and key switches ed è progettato per fornire un comando tattile integrato sulla scheda elettronica.
Sì. Il componente utilizza connessioni SMT (Surface Mount Technology) per il montaggio diretto sulla superficie del PCB.
Il rating IEC indicato è 50 mA a 28 V.
La forza di azionamento è 4 +1/-0,5 N.
La corsa totale è di 1 mm.
Sì. La funzione è SPNO, cioè Single Pole Normally Open.
La variante 3006.2100-00 è senza LED.
Il grado di protezione indicato per connessione e attuatore è IP40.
Un tasto tattile SMT viene utilizzato per generare un comando elettrico tramite la pressione dell’utente e viene montato direttamente sul circuito stampato mediante tecnologia SMT.
Sì. La connessione SMT è progettata proprio per il montaggio diretto del componente sulla scheda elettronica.
