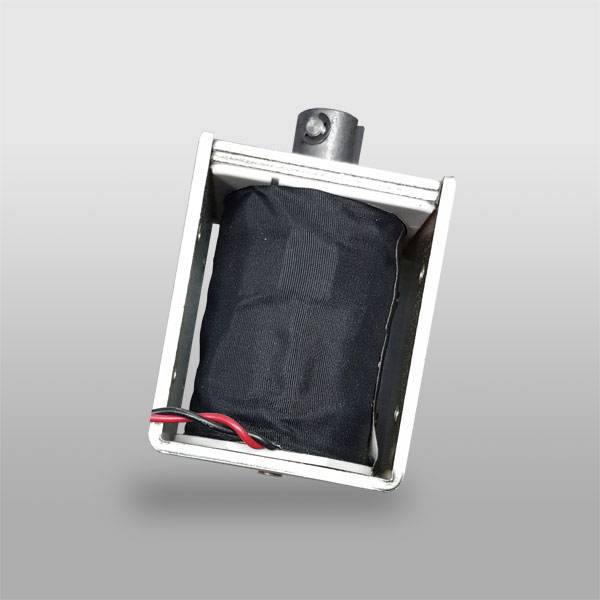

Attuatore lineare 24V TDS-15 B – Solenoide lineare elettromagnete 24V
Elettromagnete a trazione – Diametro perno: 15 mm – Dimensioni (L x H x P): 44,0 x 51,5 x 66,7 mm – Potenza dissipata (100% Duty cicle): 11,0 W – Peso elettromagnete: 682g – Peso perno: 77g
| Resistenza | Min 10⁸ Ω a 500 Vcc |
|---|---|
| Tipo di elettromagnete | A trazione |
| Peso elettromagnete | 682 g |
| Potenza | 11 W |
| Aumento Temperatura | 65°C a 11W, 100 |
| Diametro perno | 15 mm |
| Peso perno | 77 g |
| Corsa | 14 mm |
| Dimensioni LxP | 44,0 x 51,5 mm |
| Forza min. attuazione | 44.1 N |
| Forza max. attuazione | 64.7 N |
| Forza a 0 mm | 45 N |
| Forza a 1 mm | 32.8 N |
| Forza a 2 mm | 29.6 N |
| Forza a 4 mm | 22.4 N |
| Range altezza (mm) | 45 < H ≤ 60 |
| Range forza massima (N) | 50 < Fa ≤ 99 |
| Range forza minima (N) | 25 < Fa ≤ 99 |
| Range larghezza (mm) | 30 < L ≤ 45 |
| Range lunghezza (mm) | 20 < L ≤ 40 |
| Range potenza (W) | 9 < Pd ≤ 20 |
| MPN | TDS-15 B |
| Brand |
Contattaci per qualsiasi informazione
Attuatore lineare 24V TDS-15 B – Solenoide lineare elettromagnete 24V
Il TDS-15 B è un attuatore lineare a trazione e spinta progettato per applicazioni industriali che richiedono precisione, affidabilità e controllo tramite alimentazione 24V. Grazie alla corsa lunga e al design compatto, è ideale per automazioni, bloccaggi e sistemi meccanici lineari.
Caratteristiche principali
- Attuatore lineare a trazione/spinta con alimentazione 24V
- Ciclo di lavoro (ED) regolabile: 100%, 50%, 25%, 10%
- Forza magnetica fino a 66 N a corsa zero (ED 10%)
- Ancora guidata direttamente nel corpo bobina per massima durata e forza
- Ideale per automazioni, bloccaggi, traslazioni lineari
Dati tecnici principali Attuatore lineare 24V
Valori della bobina:
| ED [%] | Potenza assorbita [W] |
|---|---|
| 100 | 11 |
| 50 | 22 |
| 25 | 44 |
| 10 | 110 |
Resistenze e tensioni Vdc attuatore lineare 24V TDS-15 B
| Resistenza [Ω] | Tensione [Vdc] |
|---|---|
| 1930 | 6 |
| 3860 | 8,5 |
| 7720 | 12 |
| 12200 | 17 |
| 15400 | 24 |
| 191 | 34 |
| 491 | 48 |
| 769 | 68 |
| 12200 | 113 |
| 15400 | 160 |
| 191 | 200 |
| 491 | 317 |
Altri parametri:
- Resistenza di isolamento: 1 x 10^9 Ω min.
- Tensione di prova: 1000 Veff, 1 min
- Aumento temperatura: 65°C a 11 W, 100% ED
- Peso totale: 500 g; peso ancora: 92 g
Dimensioni e montaggio
- Corpo bobina: 29 x 40 mm
- Altezza totale (ancora attratta): 77,5 ±1 mm
- Diametro ancora: 15 mm
- Distanza fori di montaggio: 40 x 23 mm
- Filettatura fori: M4
Diagramma forza-corsa attuatore lineare 24V TDS-15 B
| ED [%] | Forza a 0 mm [N] | Forza a 10 mm [N] |
|---|---|---|
| 10 | 66 | 50 |
| 25 | 58 | 44 |
| 50 | 51 | 40 |
| 100 | 46 | 35 |
(Corsa massima indicata: 12 mm)
Controllo elettrico e compatibilità
- Alimentazione 24Vdc tramite schede di controllo dedicate
- Possibilità di programmare profili di potenza per ridurre calore e ottimizzare forza
- Adatto per impulsi brevi o mantenimento costante
- Ingresso TTL isolato tramite optoaccoppiatore
- Filtro di rete incluso
Considerazioni operative
- Protezione contro scintille consigliata con RC, diodo, varistore o diodo Zener
- Durata: oltre 70.000 azionamenti senza carico
- Versioni speciali disponibili per temperature operative superiori a 20°C
Versioni speciali su richiesta
- Molla di richiamo integrata
- Ponte raddrizzatore AC integrato
- Esecuzione antiurto o bistabile
- Ancore speciali con rivestimento in Teflon o solfuro di molibdeno
- Doppio avvolgimento o connessioni personalizzate
- Caratteristica forza-corsa modificabile
