RVB 8131.001 V-06 Terminale per filo smaltato con premiguaina Stocko Contact

Name: RVB 8131.001 V-06 Terminale per filo smaltato con premiguaina Stocko Contact
SKU: RVB 8131.001 V-06
Availability: InStock

Cod: RVB 8131.001 V-06

Terminali a puntale per filo smaltato con premiguaina

Sezione cavo: 0,2-0,6 mm² – AWG: 24-20

Esecuzione	Con premiguaina
Sezione Cavo	0,2 – 0,6 mm²
Sezione AWG	24 – 20
Uscita cavo	180°
Materiale finitura	CuZn, CuZn/Sn
Certificazioni	ROHS

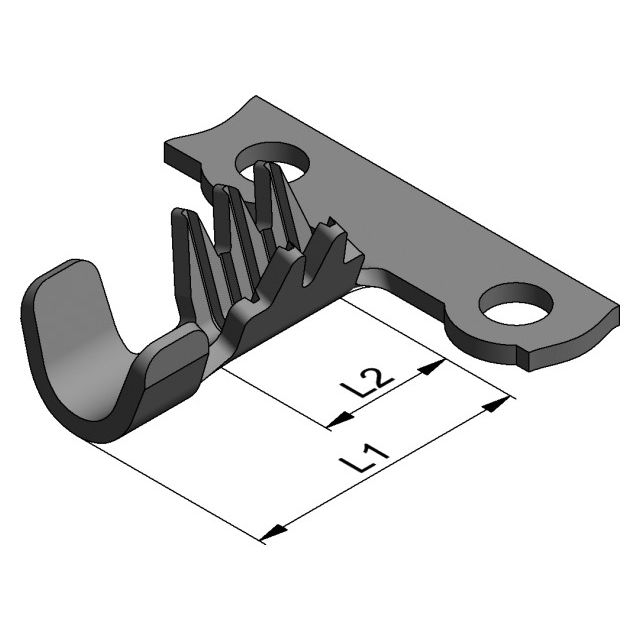

L1	6,7 mm
L2	3,2 mm
Miniapplicatore	M8131001
Brand	STOCKO CONTACT GmbH
Confezione Standard	3 X 30.000
MPN	RVB 8131.001 V-06

Contattaci per qualsiasi informazione

Terminale filo smaltato premiguaina RVB 8131.001 V-06 Stocko Contact

Il terminale RVB 8131.001 V-06 di Stocko Contact è una soluzione professionale per il cablaggio di fili smaltati con sezione da 0,2 a 0,6 mm² (AWG 24-20). Dotato di premiguaina integrata, questo terminale a puntale garantisce una connessione meccanica ed elettrica sicura e duratura, riducendo il rischio di danneggiamento del filo durante la crimpatura.

Realizzato in ottone CuZn con finitura naturale o stagnata (CuZn/Sn), il terminale offre elevata conducibilità e resistenza alla corrosione. La configurazione con uscita cavo a 180° e la lunghezza L1 di 6,7 mm e L2 di 3,2 mm lo rendono adatto anche a spazi ristretti, facilitando l’installazione in applicazioni industriali di alta precisione.

Caratteristiche tecniche del terminale per filo smaltato con premiguaina

Sezione cavo: 0,2 – 0,6 mm²
AWG: 24 – 20
Esecuzione: con premiguaina integrata
Uscita cavo: 180°
Materiale: ottone CuZn, finitura naturale o stagnata (CuZn/Sn)
Miniapplicatore: M8131001
Certificazioni: RoHS
Confezione standard: 30 x 1.000 pezzi (bobine)

Applicazioni consigliate

I terminali a puntale con premiguaina RVB 8131.001 V-06 sono perfetti per motori elettrici, trasformatori, bobine, relè e altre applicazioni dove è richiesta una connessione affidabile su fili smaltati. La premiguaina protegge il filo durante la crimpatura, migliorando la durata del collegamento e prevenendo danni al conduttore.

Perché scegliere Klemi Contact?

Klemi Contact è l’unico distributore ufficiale italiano dei prodotti Stocko Contact, garantendo ai clienti componenti originali, supporto tecnico qualificato e consegne rapide. Acquistando da noi hai la sicurezza di qualità, affidabilità e assistenza professionale.

Perché scegliere un terminale rompismalto con premiguaina per filo smaltato

Il filo di rame smaltato – utilizzato in applicazioni come motori, trasformatori, bobine ed elettromagneti – è un conduttore rivestito con uno strato isolante sottile ma resistente, progettato per gestire elevate temperature e ridurre i rischi di corto circuito in spazi ridotti.

I terminali rompismalto Stocko Contact come il RVB 8131.001 V‑06 sono studiati per realizzare una connessione diretta e affidabile su fili smaltati non spelati, eliminando fasi di lavorazione intermedie come la stagnatura. Il modello RVB 8131.001 V‑06 include inoltre la premiguaina, una sezione aggiuntiva in metallo che garantisce:

Maggiore stabilità meccanica della crimpatura, grazie a una migliore presa tra il conduttore e il corpo del terminale.
Resistenza superiore a vibrazioni e urti, ideale per motori elettrici e applicazioni dinamiche.
Posizionamento più preciso del filo, utile nei processi di crimpatura automatizzata.

Questa soluzione è particolarmente vantaggiosa nei contesti industriali dove affidabilità, durata e precisione sono fondamentali. Il terminale RVB 8131.001 V‑06 è compatibile con fili da 0,2 a 0,6 mm² (AWG 24–20), garantendo una connessione sicura e duratura anche in condizioni termiche e meccaniche complesse.

In alternativa, è disponibile anche il modello senza premiguaina, adatto a scenari meno critici o dove si richiede una geometria compatta e minori sollecitazioni.

FAQ – Domande frequenti

Qual è la differenza tra terminali rompismalto con e senza premiguaina?

I terminali rompismalto con premiguaina sono dotati di una sezione metallica aggiuntiva, integrata nel corpo del terminale stesso, che ha la funzione di guidare meglio il filo smaltato e di migliorare la tenuta meccanica tra il conduttore e la crimpatura. Questo tipo di terminale assicura una connessione più stabile e affidabile nel tempo, soprattutto in condizioni critiche come vibrazioni, urti o sollecitazioni meccaniche. Al contrario, i terminali senza premiguaina offrono una struttura più semplice e sono adatti ad applicazioni meno esigenti, dove non è richiesta un’elevata resistenza meccanica o stabilità a lungo termine

Cosa sono i terminali rompismalto e come funzionano?

I terminali rompismalto sono connettori elettrici progettati per essere crimpati direttamente su fili smaltati, senza dover rimuovere lo strato isolante. Durante la crimpatura, il terminale penetra lo smalto e stabilisce un contatto elettrico diretto con l’anima in rame del filo. Questo processo semplifica la produzione e garantisce affidabilità elettrica.

Perché è importante usare terminali specifici per filo smaltato?

Il filo smaltato ha un isolamento molto sottile ma resistente, difficile da rimuovere manualmente. I terminali rompismalto automatizzano la rimozione dello smalto durante la crimpatura e garantiscono un contatto elettrico sicuro. Questo riduce tempi di lavorazione, errori manuali e costi di produzione.

In quali applicazioni si usano i terminali rompismalto Stocko Contact?

Sono usati in motori elettrici, trasformatori, avvolgimenti di bobine, induttori, solenoidi e piccoli dispositivi elettronici ad alta densità. Dove serve una connessione diretta, compatta e resistente su filo smaltato, i terminali rompismalto Stocko Contact rappresentano una soluzione industriale efficace e affidabile.

Come scegliere tra terminale con o senza premiguaina?

Scegli un terminale con premiguaina quando l’applicazione prevede vibrazioni, movimentazioni frequenti o crimpatura automatica, oppure quando serve una migliore ripetibilità della connessione. Il modello senza premiguaina è più adatto per applicazioni stabili, manuali o in spazi ristretti dove la semplicità è prioritaria.
