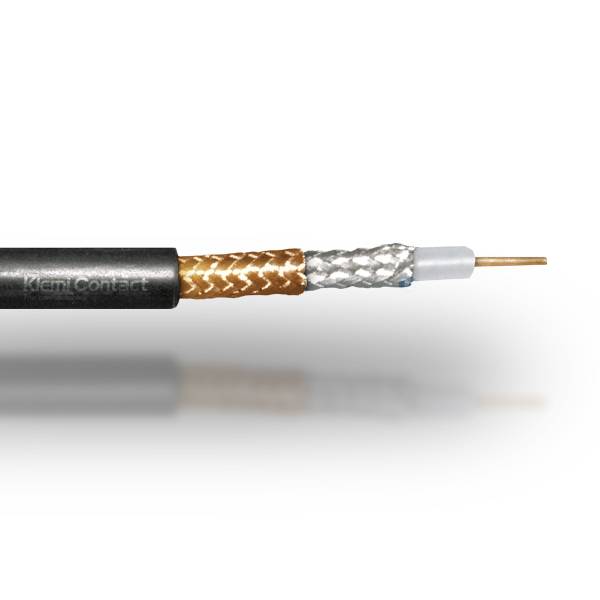

RG 6-PVC
Cavo RG 6 PE nero Eca
75 Ω ± 3 Dim. conduttore interno: 0,75
Cod: 10800900
| Tipo | RG 6 |
|---|---|
| Colore | Nero |
| Lunghezza | 100 m – bobina, lunghezza di fabbricazione |
| EAN | 4024608000985 |
| CPR | Eca |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Unipolare |
| N° conduttori | 1 |
| Conduttore interno | Acciaio |
| Finitura conduttore | Cu |
| Dimensione conduttore | 0,75 mm |
| Isolante | PE |
| Dimensione isolante | 4,7 mm |
| Materiale 1° schermo | Treccia Cu |
| Finitura materiale1° schermo esterno | Ag |
| Dimensione 1° schermo | 6,14 mm |
| Copertura 1° schermo (opzionale) | 95% |
| Materiale 2° schermo | Treccia Cu |
| Copertura 2° schermo (opzionale) | 95 % |
| Dimensione guaina | 8,43 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 0.9 |
| 10 MHz dB/100m | 2.8 |
| 20 MHz dB/100m | 4 |
| 50 MHz dB/100m | 6.3 |
| 100 MHz dB/100m | 9.1 |
| 200 MHz dB/100m | 13 |
| 500 MHz dB/100m | 21.2 |
| 1000 MHz dB/100m | 31 |
| 2000 MHz dB/100m | 45.7 |
| 3000 MHz dB/100m | 57.8 |
| Velocità di propagazione | 0,66 v/c |
| Resistenza DC conduttore interno | < 143.0 Ω/km |
| Resistenza DC conduttore esterno | < 3.7 Ω/km |
| Capacità | 67 pF/m |
| ↓ Return loss ↓ |
|
| 5-50 MHz | > 27 db |
| 50-470 MHz | > 25 db |
| 470-1000 MHz | > 23 db |
| Tensione di esercizio max. | 2 kVac |
| Tensione di prova ac | 3 kVac |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,11702 kg/m |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Intervallo temperatura di esercizio | -20°C / +70°C |
| Intervallo temperatura di stoccaggio | -20°C / +70°C |
| Raggio di curvatura min. dinamco | 80 mm |
| Raggio di curvatura min. statico | 40 mm |
| Resistenza max. di trazione | 494 N |
| Calore di combustione | 0,41 kWh/m² |
| Resistenza UV | Molto buona |
| Brand |
Contattaci per qualsiasi informazione
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
