RG 59-FRNC

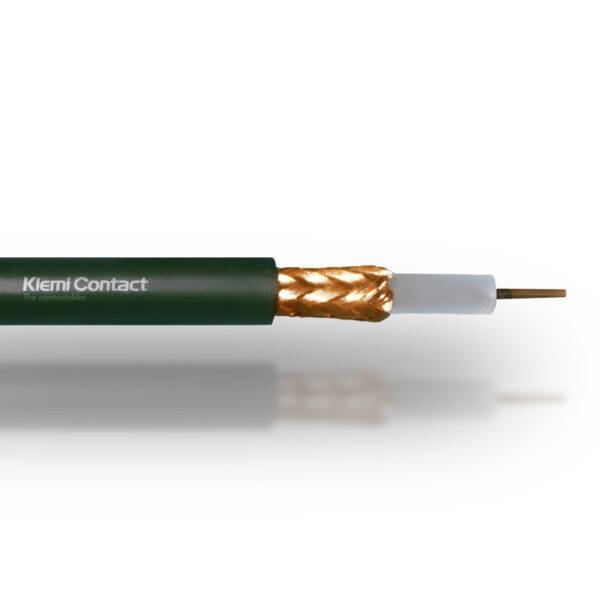

Cavo RG 59 PE nero Eca
75 Ω ± 3 Dim. conduttore interno: 0,58 mm
Cod: 11050500
| Tipo | RG 59 |
|---|---|
| Colore | Nero |
| Lunghezza | lunghezza di fabbricazione |
| EAN | 4024608004730 |
| CPR | Eca |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Unipolare |
| N° conduttori | 1 |
| Conduttore interno | Acciaio |
| Finitura conduttore | Cu |
| Dimensione conduttore | 0,58 mm |
| Isolante | PE |
| Dimensione isolante | 3.71 mm |
| Materiale 1° schermo | Treccia Cu |
| Dimensione 1° schermo | 4,3 mm |
| Copertura 1° schermo (opzionale) | 93% |
| Dimensione guaina | 6,15 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 1 |
| 10 MHz dB/100m | 3.3 |
| 20 MHz dB/100m | 4.7 |
| 50 MHz dB/100m | 7.6 |
| 100 MHz dB/100m | 11 |
| 200 MHz dB/100m | 15.9 |
| 500 MHz dB/100m | 26.3 |
| 1000 MHz dB/100m | 38.9 |
| 2000 MHz dB/100m | 58.6 |
| 3000 MHz dB/100m | 65.4 |
| Velocità di propagazione | 0,66 v/c |
| Resistenza DC conduttore interno | 168 Ω/km |
| Resistenza DC conduttore esterno | 8 Ω/km |
| Capacità | 67 pF/m |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,05391 kg/m |
| Intervallo temperatura di esercizio | -20°C / +70°C |
| Raggio di curvatura min. dinamco | 60 mm |
| Raggio di curvatura min. statico | 30 mm |
| Resistenza max. di trazione | 166 N |
| Calore di combustione | 0,21 kWh/m² |
| Resistenza UV | Limitata |
| Brand |
Contattaci per qualsiasi informazione
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
