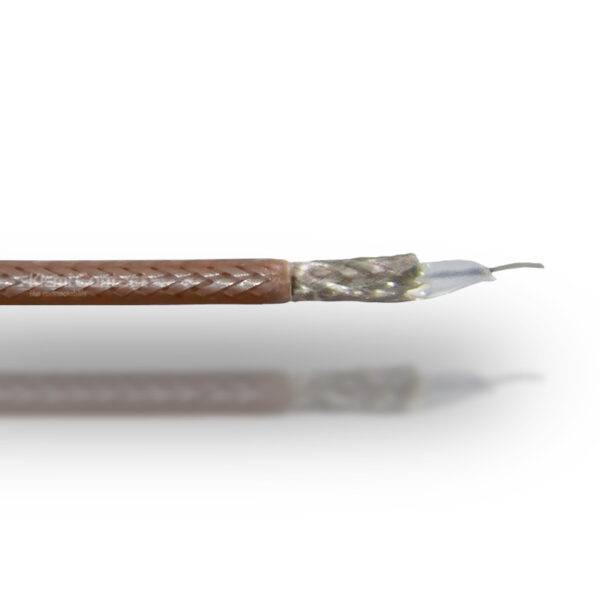

Cavo Coassiale RG179 FEP

Cavo RG 179 FEP marrone trasparente VDE MIL C-17
75 Ω ± 3 Dim. conduttore interno: 0,3 mm (Ø 2.54 mm)
Cavo RG per alte temperature Cod: 1091

Tipo

RG 179

Colore

Marrone trasparente

EAN

4024608004655

Lunghezza

al metro, bobina

+ STRUTTURA +

|

Tipologia conduttore interno

Trefolo

N° conduttori

1

Composizione conduttore

7 x 0,10 mm

Conduttore interno

Acciaio

Finitura conduttore

Cu + Ag

Dimensione conduttore

0,3 mm

Isolante

FEP

Dimensione isolante

1,6 mm

Materiale 1° schermo

Treccia Cu

Finitura materiale1° schermo esterno

Ag

Mantello

FEP

Dimensione guaina

2,54 mm

+ PROPRIETÁ ELETTRICHE +



Impedenza caratteristica

75 Ω

↓ Attenuazione a 20°C ↓



   1 MHz dB/100m

6.4

   10 MHz dB/100m

11.5

   20 MHz dB/100m

13.2

   50 MHz dB/100m

16.9

   100 MHz dB/100m

23.7

   200 MHz dB/100m

34.9

   500 MHz dB/100m

56.4

   1000 MHz dB/100m

85.2

   2000 MHz dB/100m

133.5

   3000 MHz dB/100m

163

Velocità di propagazione

0,7 v/c

Resistenza DC conduttore interno

784 Ω/km

Resistenza DC conduttore esterno

56 Ω/km

Capacità

63 pF/m

+ PROPRIETÁ MECCANICHE +



Peso

0,01476 kg/m

Intervallo temperatura d'installazione

-5°C / +55°C

Intervallo temperatura di esercizio

-55°C / +200°C

Intervallo temperatura di stoccaggio

-55°C / +200°C

Raggio di curvatura min. dinamco

30 mm

Raggio di curvatura min. statico

15 mm

Resistenza max. di trazione

55 N

Calore di combustione

0,01 kWh/m²

Resistenza UV

Molto buona

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Vendita Cavo RG 179 FEP 75 ohm VDE MIL C-17 Flessibile Cavo RG per alte temperature Cod: 1091

    Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)

    Cavo RG 179 FEP diametro 2,54 mm schermatura  Cu/Ag braid

    Quantità: Lunghezza desiderata su richiesta o bobina

    Cavo RG per alte temperature / alta potenza con guaina in FEP per offrire proprietà termiche elevate.

    Cavo RG 179 con guaina in FEP per offrire le massime prestazioni elettriche. Questa caratteristica è completata da un range di temperature di utilizzo da -55 °C a + 205 °C che consente sia una vasta gamma di applicazioni in cui è possibile utilizzare il cavo coassiale, sia eccellenti livelli di potenza in relazione alle dimensioni del cavo coassiale.

    Caratteristiche:

    • Impedenza: 75 Ohm
    • Diametro esterno: 2,54 mm
    • Categoria: Cavi coassiali RF
    • Destinazione d’uso: Cavo coassiale HF trasmissione di segnali video
    • Temperatura operativa: -55°C / +205°C
    • Cavo RG 174 PVC a norma MIL C-17 (Cavi coassiali per il settore militare)
    • Cavo Coassiale Antenna TV
    • CAVO COASSIALE SCHERMATO TV
    • Capacità: 63 pF/m

    Cavo coassiale a 75 Ohm particolarmente indicato per trasportare segnali video di tipo analogico.
    E’ costituito da un conduttore centrale, da un dielettrico e da una calza schermante che riveste quest’ultimo con il compito di impedire che disturbi di natura elettromagnetica possano raggiungere il conduttore principale.
    Un altro parametro che caratterizza il cavo coassiale è l’impedenza, che dipende dalle sue caratteristiche geometriche e dal tipo di dielettrico, 75 Ohm per avere il massimo trasferimento di segnale, anche le uscite delle sorgenti video (telecamere, lettori, dvd, decoder, ecc.) e le entrate degli apparati di destinazione (monitor, videoregistratori, ecc.) devono corrispondere alle caratteristiche del cavo, per questo tutti gli apparati video analogici dispongono di uscite ed ingressi sbilanciati a 75 Ohm.

    Conduttore principale realizzato in acciaio CU/Ag con dielettrico in polietilene a bassa densità. Lo schermo è realizzato con una treccia in rame argentato. La guaina esterna è in FEP per diametro esterno di 2,54 mm.

    I colori e le presentazioni possono differire dall’immagine

    Cod: 1091 bda connectivity

    Disegni tecnici su richiesta. Contattateci
