RG 142 FEP

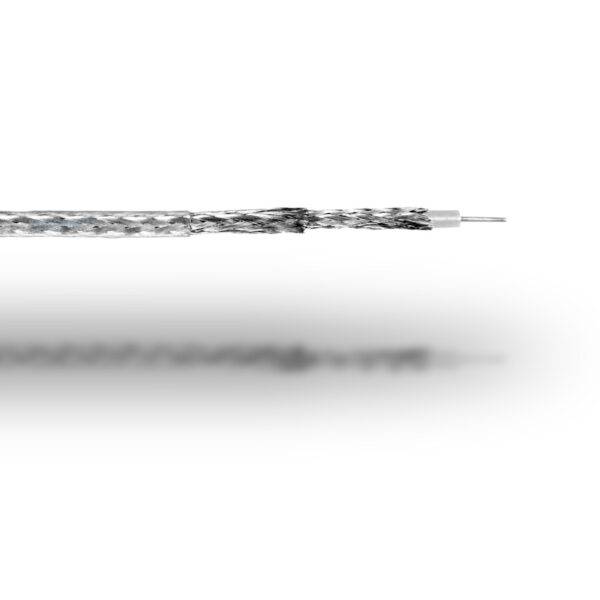

Cavo RG 142 FEP marrone trasparente – MIL C-17
50 Ω Dim. conduttore interno: 0,95 (Ø 22.1 mm)
Cod: 33222000

Tipo

RG 142

Colore

Marrone trasparente

Lunghezza

al metro

EAN

4024608060439

+ STRUTTURA +

|

N° conduttori

1

Conduttore interno

Cu

Finitura conduttore

Ag

Dimensione conduttore

0,95 mm

Isolante

FEP

Dimensione isolante

2,95 mm

Materiale 1° schermo

Treccia Cu

Finitura materiale1° schermo esterno

Ag

Copertura 1° schermo (opzionale)

95%

Materiale 2° schermo

Cu

Finitura materiale 2° schermo esterno

Ag

Mantello

FEP

Dimensione guaina

4,95 mm

+ PROPRIETÁ ELETTRICHE +



Impedenza caratteristica

50 Ω

↓ Attenuazione a 20°C ↓



   1 MHz dB/100m

1.8

   10 MHz dB/100m

5.9

   20 MHz dB/100m

8.3

   50 MHz dB/100m

13.1

   100 MHz dB/100m

18.1

   200 MHz dB/100m

26.2

   500 MHz dB/100m

42.7

   1000 MHz dB/100m

62.3

   2000 MHz dB/100m

92

   3000 MHz dB/100m

112.7

Velocità di propagazione

0,7 v/c

Resistenza DC conduttore interno

24 Ω/km

Resistenza DC conduttore esterno

12 Ω/km

Capacità

93 pF/m

+ PROPRIETÁ MECCANICHE +



Peso

0,06219 kg/m

Intervallo temperatura d'installazione

-5°C / +55°C

Intervallo temperatura di esercizio

-55°C / +200°C

Intervallo temperatura di stoccaggio

-55°C / +200°C

Raggio di curvatura min. dinamco

50 mm

Raggio di curvatura min. statico

25 mm

Resistenza max. di trazione

162 N

Calore di combustione

0,04 kWh/m²

Resistenza UV

Molto buona

Tensione di esercizio max.

1,4 kVac

Brand

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

    Cavo coassiale RG 142 FEP flessibile con doppio schermo (doppia schermatura treccia Cu/Ag)

    Cavo RG per alte temperature / alta potenza con guaina in FEP per offrire proprietà termiche elevate.

    Diversi settori di utilizzo come la trasmissione in radiofrequenza (impedenza 50 Ohm)

    Cavo RG 142 con guaina in FEP per offrire le massime prestazioni elettriche. Questa caratteristica è completata da un range di temperature di utilizzo da -55 °C a + 200 °C che consente sia una vasta gamma di applicazioni in cui è possibile utilizzare il cavo coassiale, sia eccellenti livelli di potenza in relazione alle dimensioni del cavo coassiale.

    Caratteristiche:

    • Impedenza: 50 Ohm
    • Diametro esterno: 4,95 mm
    • Protezione esterna (isolante): FEP
    • Categoria: Cavi coassiali RF
    • Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
    • Temperatura operativa: -55°C / +200°C
    • Cavo RG 142 FEB a norma MIL C-17 (Cavi coassiali per il settore militare)

    I colori e le presentazioni possono differire dall’immagine

    Codice bda connectivity: 3322

    Disegni tecnici su richiesta. Contattateci
