Morsettiera connessione vite e presa a innesto verticale 2-12 poli
Richiesta campioni

Morsettiera|Presa femmina 302-NFLP-DS

Cod: 302-NFLP-DS

Morsettiera a basso profilo per innesto spina verticale – Passo: 8 mm – Da 2 a 12 poli – III/3/200V/4KV – 250V sec. la EN 60998-1 – 6 A – PA, Naturale, V-2 – Da -40°C a 100°C

Corrente nominale

6 A
Tensione nominale di isolamento

250V / EN 60998-1
Altezza

12 mm
Esecuzione

Montaggio a pannello, Volante
Angolo montaggio

Verticale
Passo

8 mm
Poli

Da 2 a 12 poli, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Genere

Femmina
Ingresso cavo

180°
Foro

2.8 mm
Aggancio sul circuito stampato

No
Spelatura

7 mm
AWG con lamella di protezione

22 AWG – 14 AWG
AWG senza lamella di protezione

22 AWG – 14 AWG
Cavo multitrefolo con lamella di protezione

0,34 – 2,5 mm²
Cavo multitrefolo senza lamella di protezione

0,34 – 2,5 mm²
Cavo unipolare con lamella di protezione

0,34 – 2,5 mm²
Cavo unipolare senza lamella di protezione

0,34 – 2,5 mm²
Vite

M2,6
Materiale vite

Acciaio zincato, passivato
Coppia Di Serraggio Vite

0,4 Nm
Mat boccola

CuZn / Ni
Gruppo isolamento

I
Lamella salva cavo

bronzo stagnato
Corpo Isolante

PA, Naturale, V-2
Corpo isolante NOFLAME

PA, Bianco, V-0
Temperatura operativa

-40°C / +100°C
Tipo

Basso profilo
Brand

MPN

KP002-NFLP-CE
Certificazioni

CSA, ROHS
Terminale

Presa

Contattaci per qualsiasi informazione




    * Ho letto e accetto le condizioni della Privacy e Autorizzo al trattamento dati

    +39 02 55.60.61.01
    klemi@klemi-contact.com

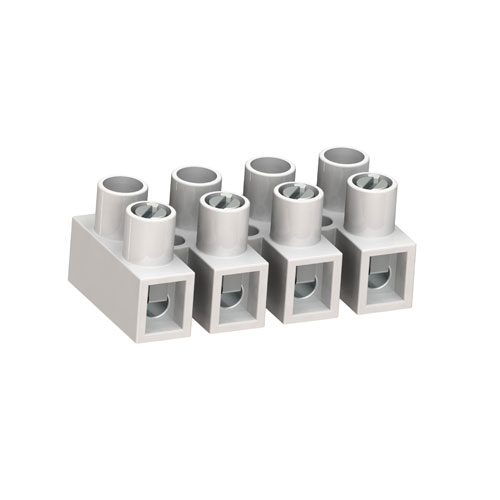

    Morsettiera mammut con connessione a vite e presa a innesto verticale. Versione ribassata. Passo 8 mm. Da 2 a 12 poli.

    DESCRIZIONE

    Questo morsetto Europa a versione bassa, è disponibile con passo 8 mm da 2 a 12 poli.
    Dispone di un collegamento a vite per polo e di un collegamento a spina verticale. La molla di contatto e la lamella salvacavo formano un’unica unità.
    La lamella di protezione del cavo in questa morsettiera con presa verticale consente la protezione del filo elettrico dalla rotazione della vite di chiusura del contatto.
    Le boccole di inserimento a forma di imbuto garantiscono una perfetta guida dei perni e un’ottima protezione dei contatti.
    In questa morsettiera i cavi rimangono in posizione parallela. Questa disposizione non consente il collegamento di un conduttore di terra. Queste morsettiere possono essere montate a vite su un supporto.

    Opzioni

    • Possibile marcatura
    • Ponticello
