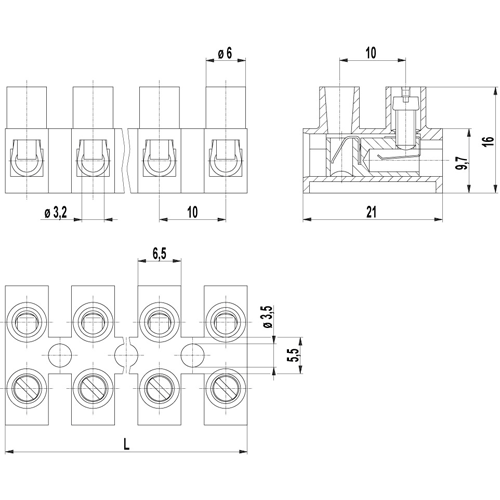

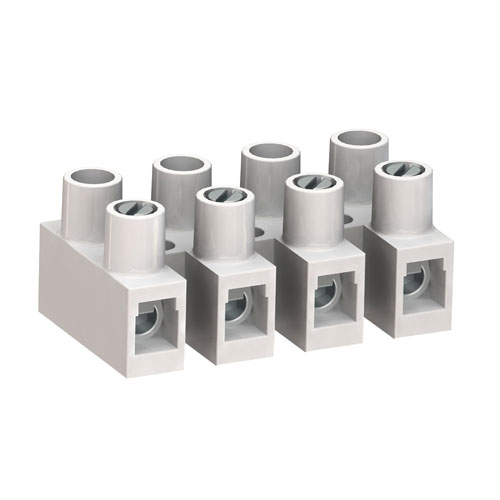

Morsettiera Presa femmina 323-FBW (-DS)
Morsettiera per innesto spina verticale con ingresso cavo a 180° – Passo: 10 mm – Da 2 a 12 poli – Vasta scelta di mammut eletrrico
| Corrente nominale | 10 A |
|---|---|
| Tensione nominale di isolamento | 450V / EN 60998-1 |
| Altezza | 16 mm |
| Esecuzione | Montaggio a pannello, Volante |
| Angolo montaggio | Verticale |
| Passo | 10 mm |
| Poli | Da 2 a 12 poli |
| Genere | Femmina |
| Ingresso cavo | 180° |
| Foro | 3.5 mm |
| Aggancio sul circuito stampato | No |
| Spelatura | 7 mm |
| AWG con lamella di protezione | 20 AWG – 12 AWG |
| AWG senza lamella di protezione | 18 AWG – 10 AWG |
| Cavo multitrefolo con lamella di protezione | 0,5 – 2,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 0,75 – 4 mm² |
| Cavo unipolare con lamella di protezione | 0,5 – 4 mm² |
| Cavo unipolare senza lamella di protezione | 0,75 – 6 mm² |
| Vite | M3 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,5 Nm |
| Mat boccola | CuZn / Ni |
| Gruppo isolamento | I |
| Lamella salva cavo | CuSn / Sn |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | '-40°C / +100°C |
| Brand | |
| MPN | KP020FAW |
| Certificazioni | CSA, cUL, NO FLAME, ROHS |
| Terminale | Presa |
Morsettiera con connessione a vite e presa ad ingresso verticale, ottima soluzione per piccoli spazi o condizioni di montaggio difficili. Passo 10. Fino a 12 poli.
DESCRIZIONE
La morsettiera a innesto 323-FBW è disponibile con passo 10 mm da 2 a 12 poli.
Dispone di un collegamento a vite per polo e di una presa rivolto verso l’alto per il collegamento di una morsettiera con spina.
La pressione di contatto viene applicata da una molla in acciaio inossidabile fornendo così un eccellente contatto elettrico. Grazie all’inserimento guidato della spina dall’alto, questa combinazione di connettori angolari è particolarmente adatta per condizioni di montaggio difficili.
Il filo elettrico multi trefolo è protetto da una lamella di protezione cavo in bronzo stagnato contro la rotazione della vite durante l’operazione di serraggio del cavo elettrico.
Queste morsettiere possono essere montate a vite su un supporto.
APPLICAZIONE
Applicazioni che richiedono di aprire e chiudere facilmente circuiti non sotto tensione.
OPZIONI
- Possibilità di marcatura
- Ponticello
- Corpo isolante speciale adatto per elettrodomestici
- Possibilità di placcatura in oro
