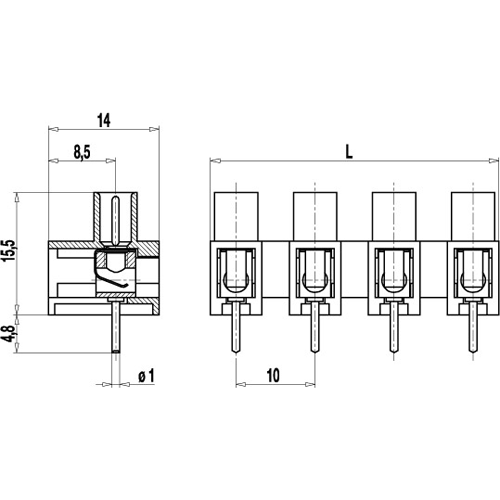

Morsettiera da circuito stampato a vite con presa passo 10 mm; 322-FBG
Morsettiera con pin per circuito stampato – Passo: 10 mm – Da 2 a 12 poli -Morsetti elettrici frazionabili
| Corrente nominale | 10 A |
|---|---|
| Tensione nominale di isolamento | 750V / EN 60998-1 |
| Altezza | 20.30 mm |
| Esecuzione | Da circuito stampato |
| Angolo montaggio | Orizzontale |
| Passo | 10 mm |
| Poli | Da 2 a 12 poli, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Genere | Femmina |
| Ingresso cavo | 180° |
| Foro | 3.5 mm |
| Aggancio sul circuito stampato | Si |
| Spelatura | 7 mm |
| AWG con lamella di protezione | 2×16 AWG |
| AWG senza lamella di protezione | 2x16AWG |
| Cavo multitrefolo con lamella di protezione | 0,75 – 2×1,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 1 – 2×1,5 mm² |
| Cavo unipolare con lamella di protezione | 0,75 – 2×1,5 mm² |
| Cavo unipolare senza lamella di protezione | 1 – 2×2,5 mm² |
| Vite | M3 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,5 Nm |
| Mat boccola | CuZn / Sn |
| Gruppo isolamento | I |
| Lamella salva cavo | Acciaio Inox |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | '-40°C / +100°C |
| Brand | |
| MPN | KP022-FAG |
| Certificazioni | CSA, cUL, NO FLAME, ROHS |
| Terminale | Presa |

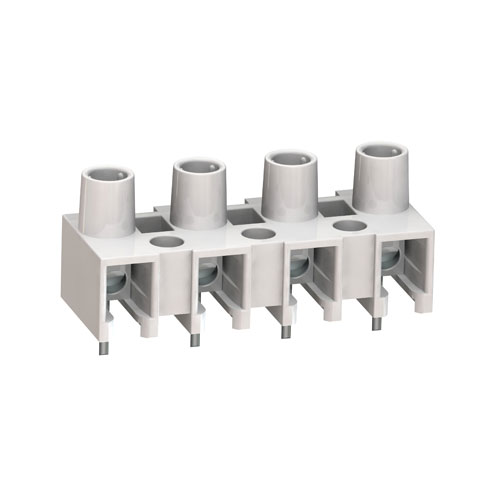

Morsettiera mammut da circuito stampato passo 10 mm a vite con presa
DESCRIZIONE
La morsettiera a vite 322-FBG con passo 10 mm è dotata di un pin a saldare ed è progettata per l’utilizzo su PCB.
Grazie al passo largo e alla forma speciale del corpo isolante, questa versione è adatta anche per applicazioni che utilizzano tensioni elevate.
Utilizzata in combinazione con una morsettiera a vite 322-SVW, la pressione di contatto viene applicata da una molla in acciaio inossidabile. Una volta collegata, tutti i componenti metallici sono protetti contro il contatto accidentale, ad eccezione dei pin a saldare sul circuito stampato. Le viti sono imperdibili, resistenti alle vibrazioni e assicurate contro l’autoallentamento. Inoltre, queste morsettiere possono essere montate a vite sul PCB.
