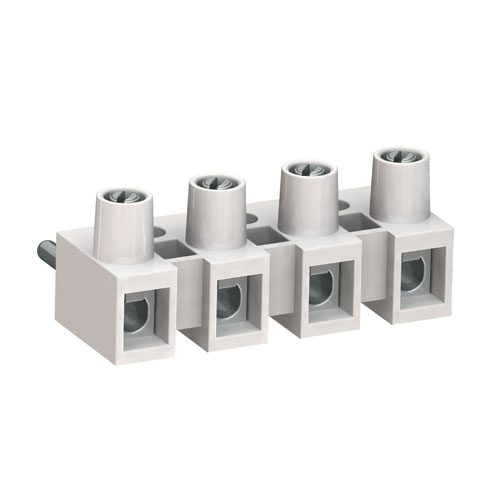

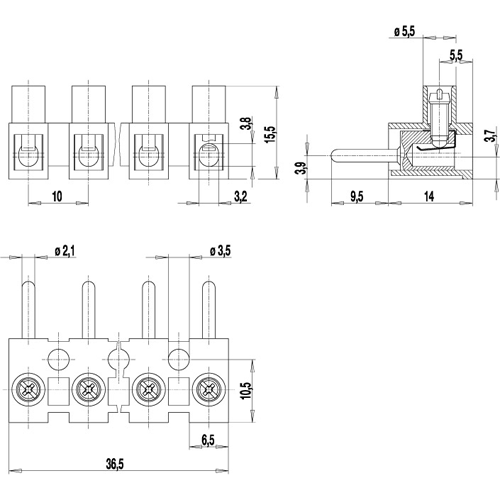

Morsettiera con spina maschio con area di fissaggio allargata; 322-D-SV (-DS)
Morsettiera a spina con ingresso cavo a 180° con foro ingresso cavo ampliato per collegare due fili per polo- Passo: 10 mm – Da 2 a 12 poli Morsetti elettrici
| Corrente nominale | 16 A |
|---|---|
| Tensione nominale di isolamento | 750V / EN 60998-1 |
| Altezza | 15.50 mm |
| Esecuzione | Montaggio a pannello, Volante |
| Angolo montaggio | Orizzontale |
| Passo | 10 mm |
| Poli | Da 2 a 12 poli |
| Genere | Maschio |
| Ingresso cavo | 180° |
| Foro | 3.5 mm |
| Aggancio sul circuito stampato | No |
| Spelatura | 7 mm |
| AWG con lamella di protezione | 2×16 AWG |
| AWG senza lamella di protezione | 2x16AWG |
| Cavo multitrefolo con lamella di protezione | 0,75 – 2×1,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 1 – 2×1,5 mm² |
| Cavo unipolare con lamella di protezione | 0,75 – 2×1,5 mm² |
| Cavo unipolare senza lamella di protezione | 1 – 2×2,5 mm² |
| Vite | M3 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,5 Nm |
| Mat boccola | CuZn / Sn |
| Gruppo isolamento | I |
| Lamella salva cavo | CuSn / Sn |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | '-40°C / +100°C |
| Tipo | Foro cavo maggiorato |
| Brand | |
| MPN | KP022CEVCE |
| Certificazioni | NO FLAME, ROHS |
| Terminale | Spina |
Morsettiera mammut con spina per collegamenti di due fili per polo; Passo 10 fino a 12 poli; cod: 322-D-SV (-DS)
DESCRIZIONE
Il 322-D-SV si basa sulla morsettiera a innesto 322-SV. Lo spazio di fissaggio viene ampliato per 2×2,5 mm² di filo pieno senza protezione per fili o 2×1,5 mm² con protezione per fili.
Questa versione è più adatta quando sono richiesti collegamenti di due fili per polo. Ad eccezione del sistema di bloccaggio, le misure sono conformi al design standard. Le viti sono dotate di una fessura e di una fessura a croce (vite più-meno). In combinazione con la morsettiera a innesto 323-FB, questo connettore fornisce la pressione di contatto tramite una molla in acciaio inossidabile che garantisce un ottimo contatto elettrico. La direzione della spina è parallela. Queste morsettiere possono essere montate a vite su un supporto.
