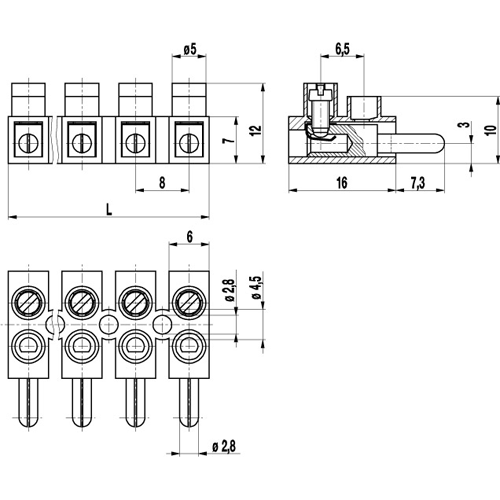

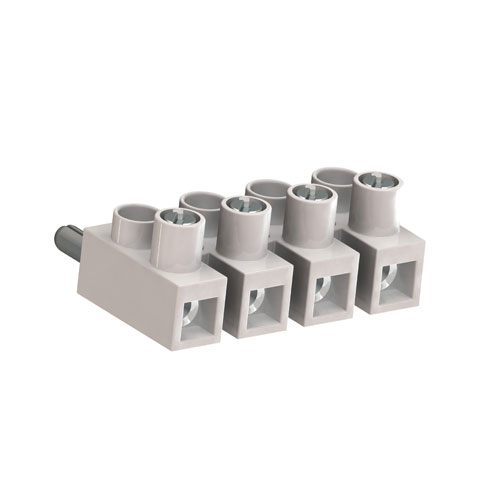

Morsettiera con spina versione ribassata passo 8mm; 302-NSTS (-DS)
Morsettiera a spina con ingresso cavo a 180° a basso profilo – Passo: 8 mm – Da 2 a 12 poli. Morsetto mammut componenti per l’industria
| Corrente nominale | 6 A |
|---|---|
| Tensione nominale di isolamento | 130V / EN 60998-1 |
| Altezza | 12 mm |
| Esecuzione | Montaggio a pannello, Volante |
| Angolo montaggio | Orizzontale |
| Passo | 8 mm |
| Poli | Da 2 a 12 poli, 2, 4, 4, 6, 7, 8, 9, 10, 11, 12 |
| Genere | Maschio |
| Ingresso cavo | 180° |
| Foro | 2.8 mm |
| Aggancio sul circuito stampato | No |
| Spelatura | 6 mm |
| AWG con lamella di protezione | 22 AWG – 14 AWG |
| AWG senza lamella di protezione | 20 AWG – 12 AWG |
| Cavo multitrefolo con lamella di protezione | 0,34 – 1,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 0,5 – 2,5 mm² |
| Cavo unipolare con lamella di protezione | 0,34 – 2,5 mm² |
| Cavo unipolare senza lamella di protezione | 0,5 – 4 mm² |
| Vite | M2,6 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,4 Nm |
| Mat boccola | CuZn / Ni |
| Gruppo isolamento | I |
| Lamella salva cavo | CuSn / Sn |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | '-40°C / +100°C |
| Tipo | Basso profilo |
| Brand | |
| MPN | KP002-NELECE |
| Certificazioni | CSA, cUL, NO FLAME, ROHS |
| Terminale | Spina |
Contattaci per qualsiasi informazione
Morsettiera mammut con spina passo 8 mm. Morsettiera a basso profilo ridotto ingombro fino a 12 poli.
DESCRIZIONE
La morsettiera a innesto 302-NSTS, versione ribassata, è disponibile con passo 8 mm da 2 a 12 poli. Dispone di un collegamento a vite per polo e di una spina per il collegamento alla presa della controparte femmina. I piedini scanalati e le prese scanalate della morsettiera a innesto 302-NSTB creano una pressione di contatto adeguata. Grazie al piccolo passo di 8 mm, questa versione è adatta per applicazioni in cui lo spazio è limitato. La variante “N” differisce dalla versione standard 302-STS solo per l’altezza complessiva di 12 mm (cioè l’altezza della modanatura è inferiore di 3 mm). Osservare la distanza di sicurezza e di dispersione ridotta.
Morsetto mammut con lamella salvacavo. Queste morsettiere possono essere montate a vite su un supporto.
OPZIONI
- Possibilità di marcatura
- Strisce di marcatura
- Ponticello
- Viti in ottone
