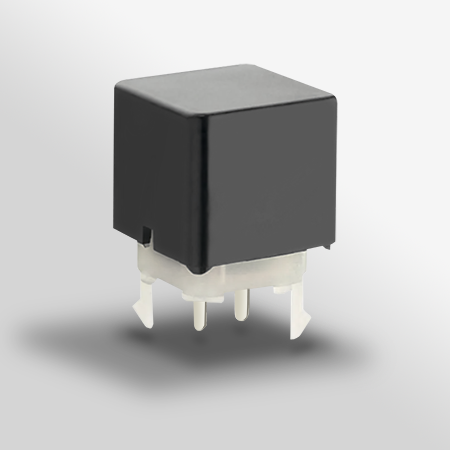

Microinterruttore tattile Marquardt 3003.0452 per PCB
Microinterruttore tattile per montaggio su PCB, con doppio contatto normalmente aperto, attuazione indiretta e terminali per circuito stampato. Il componente utilizza contatti in CuSn dorati, attuatori neri in POM e supporta una specifica di commutazione di 30 mA a 28 V.
| Azione | Doppio contatto normalmente aperto |
|---|---|
| Attuatore | Cappuccio antipolvere in POM nero |
| Materiale attuatore | POM |
| Ciclo vita | 20000 |
| Corpo | PA rinforzato con fibra di vetro |
| Corrente nominale | 30 mA 28 V |
| Corsa differenziale max | < 3 mm |
| Note | con 2 punti di pressione, operating force 2: 11 – 14 N, posizione di azionamento 2: 8,9 +0,3 / −0,2 mm |
| Posizione finale | 8.6 mm |
| Posizione di riposo | 10.9 mm |
| Punto di commutazione | 9.8 +0.3 -0.2 mm |
| Poli | 2 x 1 |
| Materiale contatti | CuSn gold-plated |
| Terminale | Terminale per circuito stampato (PCB) |
| MPN | 3003.0452 |
| Brand |
Contattaci per qualsiasi informazione
Il Marquardt 3003.0452 è un microinterruttore tattile per circuito stampato (PCB) appartenente alla serie Marquardt 3000, progettato per applicazioni in cui è richiesto un comando manuale compatto con feedback tattile e caratteristiche di azionamento definite.
Il componente utilizza un sistema di doppio contatto normalmente aperto, con due contatti a un polo, attuazione indiretta e terminali specificamente progettati per il montaggio su circuito stampato.
Il Marquardt 3003.0452 è caratterizzato da contatti in CuSn con doratura, attuatore nero in POM e base in poliammide rinforzata con fibra di vetro. La specifica elettrica indicata è 30 mA a 28 V, mentre la vita meccanica dichiarata è di 20.000 cicli.
Pulsante tattile per PCB
Il 3003.0452 è progettato per essere integrato direttamente su un circuito stampato, tramite terminali PCB.
Questa configurazione permette di integrare il comando direttamente nell’elettronica dell’apparecchiatura, riducendo la necessità di cablaggi separati tra il pulsante e la scheda.
Il componente può quindi essere utilizzato come elemento di comando in pannelli elettronici, dispositivi di controllo, apparecchiature e interfacce uomo-macchina di piccole dimensioni.
Doppio contatto normalmente aperto
Il Marquardt 3003.0452 dispone di una configurazione con doppio contatto normalmente aperto, indicata dal produttore come:
Double normally open contact
La struttura comprende 2 × 1 polo, consentendo di gestire due circuiti di contatto associati allo stesso comando.
Questa configurazione può essere utilizzata quando l’applicazione richiede due segnali di commutazione associati alla pressione dello stesso pulsante.
Microinterruttore tattile con feedback definito
I tact switch Marquardt sono progettati per fornire un feedback tattile durante l’azionamento.
Nel modello 3003.0452 il sistema meccanico definisce la posizione di azionamento e la corsa del comando.
I principali parametri meccanici comprendono:
- posizione di riposo massima: 10,9 mm;
- posizione di azionamento: 9,8 +0,3 / -0,2 mm;
- seconda posizione di azionamento: 8,9 +0,3 / -0,2 mm;
- posizione finale consentita: 8,6 mm;
- corsa totale: 1,5 mm.
La versione presenta inoltre una seconda caratteristica di azionamento con forza compresa tra 11 e 14 N.
Contatti in CuSn dorato
I contatti del Marquardt 3003.0452 sono realizzati in CuSn con superficie dorata.
La doratura dei contatti è particolarmente adatta a dispositivi elettronici in cui è importante mantenere caratteristiche di contatto stabili con correnti di segnale relativamente contenute.
Il componente presenta una distanza tra i contatti inferiore a 3 mm e utilizza un contatto di tipo lifting contact.
Specifica 30 mA 28 V
Il rating IEC del modello 3003.0452 è:
30 mA – 28 V
Il valore deve essere considerato in relazione alle condizioni operative dell’applicazione e alla tipologia di carico.
Il modello è quindi destinato principalmente a funzioni di comando e segnalazione a bassa corrente, piuttosto che alla commutazione diretta di carichi di potenza.
Attuatore nero in POM
Il componente utilizza un attuatore nero in POM, abbinato a un cappuccio antipolvere dello stesso materiale.
La configurazione dell’attuatore contribuisce alla definizione della corsa e del comportamento tattile del comando.
Base in PA rinforzato
La base del componente è realizzata in poliammide (PA) rinforzata con fibra di vetro.
Questa costruzione permette di ottenere un supporto meccanico adatto all’integrazione diretta sulla scheda elettronica.
Vita meccanica di 20.000 cicli
La vita meccanica dichiarata per il Marquardt 3003.0452 è di:
20.000 cicli
Il dato si riferisce alla durata meccanica del componente e deve essere distinto dalla durata elettrica, che dipende dalle condizioni effettive di commutazione.
Applicazioni
Il Marquardt 3003.0452 può essere utilizzato in apparecchiature che richiedono un pulsante tattile PCB compatto e un comando manuale integrato direttamente sulla scheda.
Applicazioni possibili comprendono:
- pannelli di controllo elettronici;
- dispositivi elettronici;
- apparecchiature industriali;
- sistemi di comando;
- interfacce utente;
- pannelli operatore;
- dispositivi di automazione;
- apparecchiature di misura;
- elettronica di controllo;
- sistemi embedded;
- apparecchiature e macchine con pulsanti integrati su PCB.
La compatibilità del componente deve essere verificata in funzione delle caratteristiche elettriche, meccaniche e dimensionali dell’applicazione.
Dati tecnici Marquardt 3003.0452
| Specifica | Valore |
|---|---|
| Tipologia | Microinterruttore tattile / tact switch |
| Attuazione | Indiretta |
| Funzione | Doppio contatto normalmente aperto |
| Numero poli | 2 × 1 polo |
| Connessione | Terminali PCB |
| Rating IEC | 30 mA / 28 V |
| Vita meccanica | 20.000 cicli |
| Materiale contatti | CuSn dorato |
| Tipo di contatto | Lifting contact |
| Distanza contatti | < 3 mm |
| Attuatore | Nero, POM |
| Cappuccio antipolvere | POM nero |
| Base | PA rinforzato con fibra di vetro |
| Terminali | Stagnati |
| Peso | 1,471 g |
| Posizione di riposo FP | max. 10,9 mm |
| Posizione di azionamento OP | 9,8 +0,3 / -0,2 mm |
| Seconda posizione OP | 8,9 +0,3 / -0,2 mm |
| Posizione finale | 8,6 mm |
| Corsa totale | 1,5 mm |
| Forza di azionamento 2 | 11–14 N |
| RoHS | Sì |
Marquardt serie 3000
Il 3003.0452 appartiene alla serie Marquardt 3000 di tact e key switches.
La famiglia comprende diverse configurazioni di attuazione, contatto, illuminazione e installazione. Il modello 3003.0452 rappresenta una configurazione specifica destinata all’integrazione su PCB.
Quando l’applicazione richiede caratteristiche differenti di forza, corsa, attuatore, illuminazione o configurazione dei contatti, è possibile confrontare il modello con le altre varianti della serie 3000.
Documentazione tecnica
Per il Marquardt 3003.0452 è disponibile la documentazione tecnica relativa alla variante.
FAQ sul Marquardt 3003.0452
Il Marquardt 3003.0452 è un microinterruttore tattile per PCB appartenente alla serie 3000, con doppio contatto normalmente aperto e terminali per circuito stampato.
Sì. Il prodotto appartiene alla categoria Marquardt dei tact and key switches ed è progettato per fornire un comando tattile integrato su PCB.
Il rating IEC indicato per il modello è 30 mA a 28 V.
Il modello utilizza un doppio contatto normalmente aperto, con configurazione 2 × 1 polo.
Sì. Il componente dispone di terminali per circuito stampato ed è progettato per l’integrazione diretta su PCB.
I contatti sono realizzati in CuSn con superficie dorata.
La corsa totale indicata per il modello è di 1,5 mm.
I dati della variante 3003.0452 forniti per questo prodotto non indicano una funzione di illuminazione integrata. La serie Marquardt 3000 comprende comunque varianti con e senza illuminazione.
Un tact switch viene utilizzato come comando manuale momentaneo per generare un segnale elettrico quando viene premuto. È comunemente integrato direttamente su circuiti stampati.
