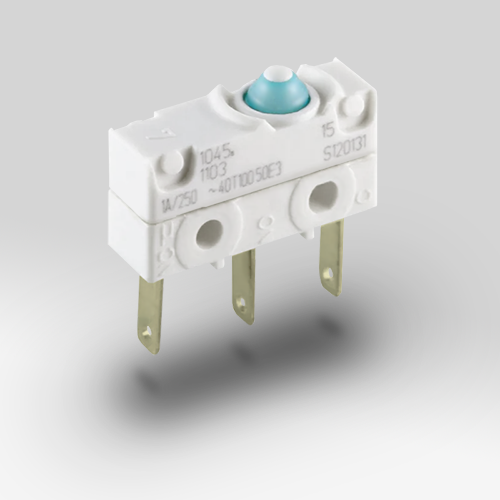

Microinterruttore Marquardt 1045.1103 – SPDT 10A 250V
Microinterruttore subminiaturizzato SPDT a scatto, con contatto in argento, corrente nominale fino a 10 A a 250 V AC, attuatore a pistoncino e terminali a connessione rapida 2,8 × 0,5 mm. Il sistema di commutazione offre un punto di intervento definito e una vita meccanica fino a 10 milioni di cicli. Il lato attuatore è protetto secondo IP67.
🧩 MODELLO 3D STEP
| Azione | Deviatore momentaneo (SPDT) |
|---|---|
| Attuatore | Standard |
| Ciclo vita | 10000000 |
| Corrente nominale | 10 (3) A 250 V AC 1E4 |
| Proof tracking PTI | 250 PTI |
| Corsa differenziale max | < 3 mm |
| Glow wire test | 850°C |
| Precorsa max | 1.2 mm |
| Posizione finale | 7.6 mm |
| Posizione di riposo | 9.15 ±0.15 mm |
| Punto di commutazione | 8.4 ±0.3 mm |
| Resist isolante | > 100 MOhm (500V DC) |
| Resistenza di contatto | < 100 (1 A 12 V DC) mOhm |
| Poli | 1 |
| Materiale contatti | Ag |
| Terminale | Terminale a connessione rapida |
| Bounce time | < 5 ms |
| Tipo terminale | 2.8 x 0.5 stagno (sigillato) |
| MPN | 1045.1103 |
| Brand |
Contattaci per qualsiasi informazione
Il Marquardt 1045.1103 è un microinterruttore subminiaturizzato a scatto (snap-action switch) con configurazione SPDT e attuatore a pistoncino.
Progettato per applicazioni che richiedono un punto di commutazione definito, dimensioni compatte e un’elevata ripetibilità del funzionamento, il microinterruttore appartiene alla serie Marquardt 1045, famiglia di subminiature snap-action switches disponibile in diverse configurazioni elettriche e meccaniche.
Il modello 1045.1103 dispone di contatti in argento, terminali a connessione rapida 2,8 × 0,5 mm, corrente nominale di 10(3) A a 250 V AC e una vita meccanica dichiarata fino a 10 milioni di cicli. La serie 1045 è inoltre caratterizzata da una protezione IP67 sul lato dell’attuatore.
Microinterruttore SPDT Marquardt
Il 1045.1103 utilizza una configurazione SPDT (Single Pole Double Throw), corrispondente a un contatto in scambio.
Il sistema consente quindi di commutare il circuito tra due contatti in funzione della posizione del pistoncino. La versione è di tipo momentaneo: il meccanismo a scatto assicura un punto di commutazione definito e il ritorno nella posizione prevista quando viene rimossa la forza di azionamento.
Questa configurazione rende il componente adatto a funzioni di rilevamento, consenso, controllo e commutazione in apparecchiature elettriche ed elettromeccaniche.
Meccanismo snap-action
Il principio snap-action permette di ottenere una commutazione rapida del contatto anche quando l’attuatore viene azionato lentamente.
Nel Marquardt 1045.1103 il contatto è caratterizzato da un movimento di scatto e da parametri meccanici definiti, tra cui:
- forza di azionamento ≤ 3,2 N;
- tempo di rimbalzo < 5 ms;
- differenziale massimo 0,2 mm;
- corsa di pre-azionamento massima 1,2 mm;
- corsa di sovraccorsa minima 0,5 mm;
- forza di ritorno ≥ 1,0 N.
Queste caratteristiche contribuiscono alla ripetibilità del punto di commutazione.
Microinterruttore con pistoncino
Il modello 1045.1103 utilizza un pistoncino standard come elemento di azionamento.
Il pistoncino viene premuto direttamente dall’elemento meccanico dell’applicazione e attiva il meccanismo interno dello switch. Questa configurazione è particolarmente adatta quando il microinterruttore deve essere integrato direttamente all’interno di un gruppo meccanico senza l’utilizzo di una leva esterna.
Microinterruttore 10A 250V AC
Il Marquardt 1045.1103 presenta una capacità di commutazione secondo IEC pari a:
10(3) A – 250 V AC – 10⁴ cicli
La corrente effettivamente commutabile deve essere valutata in funzione del tipo di carico e delle condizioni operative dell’applicazione.
Per carichi induttivi, capacitivi o con elevate correnti di spunto è necessario verificare le condizioni di commutazione specifiche indicate nella documentazione tecnica.
Protezione IP67
Uno degli elementi distintivi del modello è la protezione del sistema di azionamento.
Il lato dell’attuatore del Marquardt 1045.1103 è classificato IP67, mentre il lato connessioni è indicato come IP00.
Il grado di protezione IP67 sul lato attuatore rende il componente adatto a integrazioni in cui è necessario proteggere il meccanismo di azionamento dalla penetrazione di polvere e dall’acqua secondo le condizioni previste dalla classificazione IP.
È importante non interpretare IP67 come una protezione dell’intero componente: la specifica deve essere valutata separatamente per il lato attuatore e per il lato connessioni.
Terminali a innesto rapido TAB 2,8 × 0,5 mm
Il microinterruttore utilizza terminali a connessione rapida 2,8 × 0,5 mm.
Questa configurazione permette di collegare il componente mediante terminali compatibili, semplificando il cablaggio e l’assemblaggio all’interno dell’apparecchiatura.
I terminali sono indicati come:
TAB 2,8 × 0,5 mm
con superficie del terminale esterno stagnata.
Vita meccanica fino a 10 milioni di cicli
La vita meccanica dichiarata per la serie e per questa configurazione raggiunge 10⁶?
Per il modello 1045.1103 il dato fornito è:
10⁶ = 1.000.000?
No: il valore espresso nella documentazione del prodotto è 10E6, cioè 10 milioni di cicli.
Questo valore si riferisce alla vita meccanica e non deve essere confuso con il numero di cicli garantito per una specifica condizione di carico elettrico.
La serie Marquardt 1045 è infatti documentata con una vita meccanica fino a 10 milioni di cicli.
Ampio intervallo di temperatura
Il microinterruttore è progettato per operare nell’intervallo:
-40 °C … +100 °C
Il medesimo intervallo è indicato per la temperatura di stoccaggio.
La temperatura effettiva di utilizzo deve comunque essere verificata considerando l’applicazione completa, il carico elettrico e le condizioni di montaggio.
Applicazioni
Il Marquardt 1045.1103 può essere utilizzato in applicazioni che richiedono un microinterruttore compatto con funzionamento snap-action, configurazione SPDT e attuatore a pistoncino.
Tra le possibili applicazioni:
- rilevamento della posizione;
- finecorsa meccanici;
- interblocchi;
- sistemi di sicurezza;
- apparecchiature industriali;
- macchinari;
- apparecchiature elettriche ed elettroniche;
- elettrodomestici;
- sistemi di controllo;
- meccanismi di azionamento;
- rilevamento della presenza o della posizione di un elemento meccanico.
La compatibilità deve essere verificata in relazione alle caratteristiche elettriche, meccaniche e ambientali dell’applicazione.
Dati tecnici Marquardt 1045.1103
| Specifica | Valore |
|---|---|
| Tipologia | Microinterruttore snap-action |
| Configurazione | SPDT |
| Funzione | Momentaneo |
| Numero poli | 1 |
| Attuatore | Pistoncino / plunger |
| Forma costruttiva | DIN 41635 B |
| Corrente di commutazione IEC | 10(3) A |
| Tensione | 250 V AC |
| Durata elettrica indicata | 10⁴ cicli |
| Materiale contatti | Ag |
| Contatto | Snap-action |
| Terminali | Faston 2,8 × 0,5 mm |
| Forza di azionamento | ≤ 3,2 N |
| Forza di ritorno | ≥ 1,0 N |
| Tempo di rimbalzo | < 5 ms |
| Differenziale massimo | 0,2 mm |
| Pre-corsa massima | 1,2 mm |
| Sovracorsa minima | 0,5 mm |
| Posizione di riposo FP | 9,15 ±0,15 mm |
| Punto di commutazione OP | 8,4 ±0,3 mm |
| Posizione finale TP | 7,6 mm |
| Resistenza di contatto iniziale | < 100 mΩ |
| Resistenza di isolamento iniziale | > 100 MΩ |
| Isolamento base/funzionale | 1.500 V |
| Piccolo interspazio di contatto | 500 V |
| PTI | 250 |
| Protezione lato attuatore | IP67 |
| Protezione lato connessioni | IP00 |
| Temperatura di esercizio | -40 °C … +100 °C |
| Temperatura di stoccaggio | -40 °C … +100 °C |
| Infiammabilità | UL 94 V-0 |
| Glow Wire Test | 850 °C |
| Peso | circa 1,75 g |
| RoHS | Sì |
| Codice doganale | 85365007 |
I dati tecnici riportati derivano dalle specifiche fornite per il codice 1045.1103 e sono coerenti con le caratteristiche pubblicate da distributori tecnici per lo stesso codice.
Marquardt serie 1045
Il 1045.1103 appartiene alla famiglia Marquardt 1045 di microinterruttori subminiaturizzati a scatto.
La serie comprende diverse configurazioni di contatto, terminali e attuatori, con versioni progettate per differenti esigenze applicative. La documentazione della famiglia indica configurazioni SPDT momentanee, versioni normalmente aperte o normalmente chiuse e differenti tipologie di collegamento.
Questo permette di individuare, all’interno della stessa famiglia, una variante compatibile quando cambiano la funzione elettrica, il tipo di attuatore o il sistema di connessione.
Documentazione tecnica
Per il Marquardt 1045.1103 sono disponibili la documentazione tecnica e il disegno costruttivo del componente.
FAQ sul microinterruttore Marquardt 1045.1103
Il Marquardt 1045.1103 è un microinterruttore subminiaturizzato a scatto con configurazione SPDT, attuatore a pistoncino e terminali a connessione rapida 2,8 × 0,5 mm.
Sì. Il modello 1045.1103 utilizza una configurazione SPDT (Single Pole Double Throw) con contatto in scambio.
La specifica IEC indica 10(3) A a 250 V AC per la condizione di durata indicata dal produttore.
Il lato dell’attuatore del Marquardt 1045.1103 è classificato IP67. Il lato delle connessioni è invece indicato come IP00.
Il modello utilizza un pistoncino standard, senza leva aggiuntiva.
Il componente utilizza terminali a connessione rapida da 2,8 × 0,5 mm.
La forza di azionamento massima indicata è 3,2 N.
La vita meccanica indicata per il componente è di 10 milioni di cicli. La durata elettrica dipende invece dalle condizioni di carico e dalla specifica di commutazione.
Il campo di temperatura indicato è compreso tra -40 °C e +100 °C.
Può essere utilizzato in applicazioni di rilevamento e finecorsa quando le caratteristiche elettriche, meccaniche e ambientali del componente sono compatibili con l’applicazione.
