Micro Interruttore A Pulsante Marquardt 1055.3654 per PCB Automotive

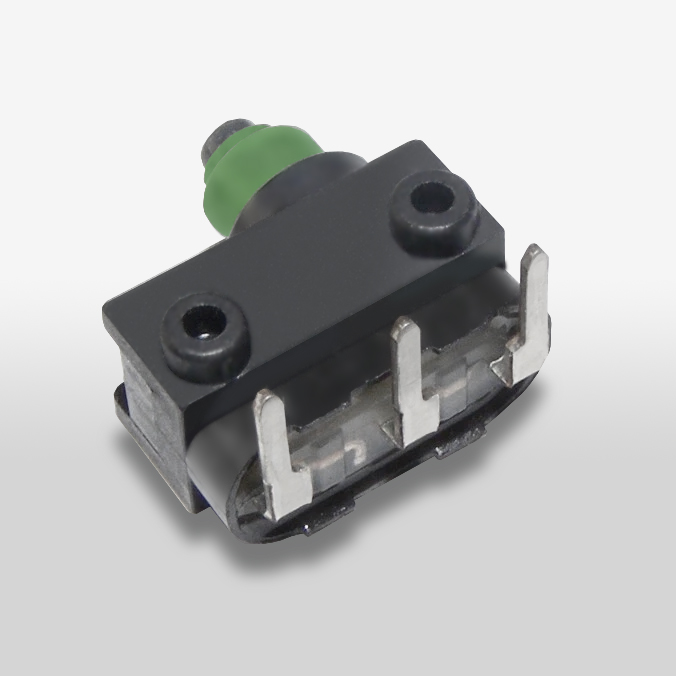

Microinterruttore a scatto progettato per il montaggio su PCB, caratterizzato da un basso profilo e terminali angolati, ideale per applicazioni con limiti di spazio verticale
Terminali angolariProfilo ribassato
| Angolo di piega | 90° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | PCB |
| Lunghezza terminali | 3.3 |
| Posizione finale | 7.9 |
| Punto di commutazione | 9.4 |
| Posizione di riposo | <10.4 |
| Movimento differenziale | < 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Pin lat. |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | <0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.3654 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Scheda tecnica
Il Marquardt 1055.3654 Micro Interruttore A Pulsante è un microinterruttore snap-action progettato per applicazioni su circuito stampato (PCB) dove sono richiesti ingombri ridotti e alta affidabilità operativa.
La struttura a basso profilo e la configurazione con terminali angolati a 90° lo rendono particolarmente adatto all’integrazione in sistemi elettronici compatti, soprattutto nel settore automotive, dove spazio, vibrazioni e condizioni ambientali critiche sono fattori determinanti.
Il meccanismo interno a scatto rapido garantisce una commutazione netta, stabile e ripetibile nel tempo, riducendo il rischio di falsi contatti anche in cicli di lavoro intensivi.
Utilizzo in ambito Automotive
Il modello 1055.3654 è ampiamente utilizzato in applicazioni automotive e industriali grazie alla sua affidabilità e compattezza.
Le principali applicazioni includono:
- sistemi di controllo veicolo
- sensori di posizione e finecorsa
- moduli elettronici di bordo
- attuatori e sistemi di sicurezza
- dispositivi di interfaccia meccanica su PCB
La combinazione tra protezione IP67 e contatti dorati lo rende adatto a condizioni di lavoro severe, inclusi ambienti soggetti a umidità, polvere e vibrazioni.
Caratteristiche Principali
- Micro interruttore a pulsante snap-action
- Montaggio PCB con terminali angolati 90°
- Design a basso profilo per spazi ridotti
- Struttura compatta con fissaggio meccanico integrato
- Contatti in argento placcato oro
- Protezione IP67 lato attuatore
- Alta stabilità elettrica e meccanica
- Ideale per applicazioni automotive e industriali
- Lunga durata operativa fino a 500.000 cicli
Dati Tecnici 1055.3654
| Parametro | Valore |
|---|---|
| Tipo | Microinterruttore a scatto (snap action) |
| Montaggio | PCB |
| Terminali | Angolati 90° |
| Offset terminali | ~3,3 mm |
| Pitch elettrico | 5 mm |
| Corrente nominale | 2A 24V DC / 4A 12V DC |
| Resistenza contatti | < 50 mΩ |
| Resistenza isolamento | > 100 MΩ (500V DC) |
| Forza di attuazione | ≤ 1,8 N |
| Forza di rilascio | > 0,5 N |
| Movimento differenziale | < 0,4 mm |
| Posizione di commutazione | 9,4 ± 0,3 mm |
| Posizione di riposo | < 10,4 mm |
| Posizione finale | 7,9 mm |
| Grado di protezione | IP67 (lato attuatore) |
| Temperatura operativa | -40°C ÷ +85°C |
| Materiale corpo | PBTP nero |
| Contatti | Oro su argento |
| Durata meccanica | 500.000 cicli |
| Diametro attuatore | Ø 2,5 mm |
Caratteristiche Tecniche e Costruttive
Il modello 1055.3654 si distingue per una struttura ottimizzata per PCB ad alta densità.
I terminali angolati con offset laterale consentono:
- migliore gestione degli spazi sulla scheda
- compatibilità con assemblaggi automatizzati
- riduzione dell’ingombro verticale complessivo
Il sistema di fissaggio meccanico integrato garantisce stabilità durante il processo di saldatura e resistenza alle vibrazioni durante l’utilizzo.
Vantaggi del Micro Interruttore A Pulsante PCB
Questo componente è progettato per garantire:
- elevata precisione di commutazione
- lunga durata anche in condizioni di stress
- affidabilità costante nel settore automotive
- resistenza ad ambienti difficili grazie a IP67
- compattezza per dispositivi elettronici moderni
