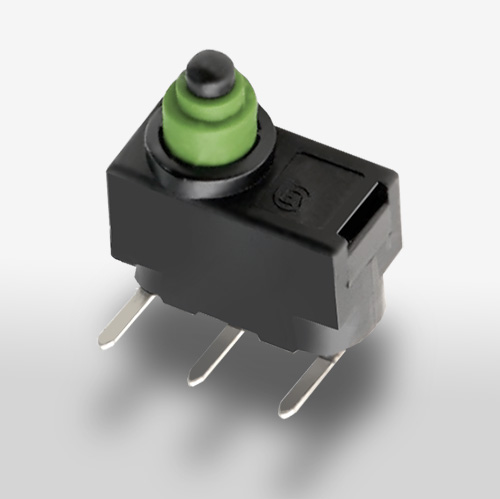

Microinterruttore PCB IP67 Terminali Angolati Snap Action Marquardt 1055.3050
Microinterruttore a scatto (snap action) IP67 con terminali a 90° per circuito stampato con commutatore unipolare
Terminali angolariSenza perni di fissaggio
| Angolo di piega | 90° |
|---|---|
| Forza di attuazione | ≤ 1.8 N |
| Grado di protezione | 67 |
| Passo | 5 mm |
| Tipo | PCB |
| Lunghezza terminali | 3.3 |
| Posizione finale | 12.25 |
| Punto di commutazione | 13.75 |
| Posizione di riposo | <14.75 |
| Movimento differenziale | < 0.4 mm |
| Forza rilascio | > 0.5 N |
| Tipo contatto | Pin lat. |
| Ciclo vita | 500000 |
| Corrente nominale | 2 A ~ 24 V, 4 A ~ 12 V |
| Resistenza di contatto | < 50 mΩ |
| Corsa differenziale max | <0.4mm |
| Contatti | Ag |
| Finitura contatti | Au |
| Corpo | PBTP |
| Corpo Isolante | Gomma siliconica verde |
| Attuatore | Pulsante a pressione |
| Temperatura operativa | -40..+85°C |
| MPN | 1055.3050 |
| Brand | |
| Certificazioni | ROHS |
Contattaci per qualsiasi informazione
Scheda tecnica
Microinterruttore Snap Action per PCB con Terminali Angolati IP67
Il microinterruttore PCB IP67 Marquardt 1055.3050 è un componente elettromeccanico a scatto rapido (snap-action) progettato per applicazioni industriali ed elettroniche ad alta affidabilità.
Grazie al suo meccanismo preciso, garantisce una commutazione stabile e ripetibile anche dopo oltre 500.000 cicli operativi. La struttura compatta con terminali angolati a 90° lo rende ideale per montaggi su circuiti stampati con vincoli di spazio.
La protezione IP67 sul lato attuatore assicura resistenza a polvere e umidità, rendendolo adatto anche ad ambienti gravosi.
Caratteristiche Principali
- Microinterruttore snap-action per PCB
- Terminali angolati a 90° per montaggio su scheda
- Protezione IP67 lato attuatore
- Contatti in argento placcati oro
- Elevata affidabilità elettrica e meccanica
- Struttura compatta con fissaggi integrati
- Commutazione precisa e ripetibile
- Lunga durata fino a 500.000 cicli
- Ideale per applicazioni industriali e automotive
Specifiche Tecniche
| Caratteristica | Valore |
|---|---|
| Tipo | Microinterruttore snap-action |
| Modello | Marquardt 1055.3050 |
| Montaggio | PCB |
| Connessione | Terminali angolati 90° |
| Protezione | IP67 (lato attuatore) |
| Numero poli | 1 |
| Corrente nominale | 2A a 24V DC / 4A a 12V DC |
| Resistenza di contatto | < 50 mΩ |
| Resistenza isolamento | > 100 MΩ (500V DC) |
| Materiale contatti | Argento placcato oro |
| Tipo contatto | Jump contact |
| Forza di attuazione | ≤ 1,8 N |
| Forza di rilascio | > 0,5 N |
| Movimento differenziale | ≤ 0,4 mm |
| Pre-corsa max | 1,3 mm |
| Sovracorsa min | 1,2 mm |
| Posizione di riposo | ≤ 14,75 mm |
| Punto di commutazione | 13,75 ± 0,3 mm |
| Posizione finale | 12,25 mm |
| Durata meccanica | 500.000 cicli |
| Temperatura operativa | -40°C ÷ +85°C |
| Temperatura stoccaggio | -40°C ÷ +85°C |
| Materiale corpo | PBTP nero |
| Terminali | PCB 90° angolati |
| Fissaggio | Perni integrati |
| Peso | 0,91 g |
Vantaggi del Microinterruttore PCB IP67 Snap Action
Questo microinterruttore è progettato per garantire massima affidabilità in applicazioni dove precisione e resistenza ambientale sono fondamentali.
Il sistema snap-action assicura una risposta rapida e stabile, riducendo il rischio di falsi contatti anche in condizioni di vibrazione.
I terminali angolati permettono un’installazione efficiente su PCB con spazi ridotti.
Applicazioni
- Schede elettroniche PCB
- Automazione industriale
- Sensori di posizione
- Finecorsa meccanici
- Dispositivi elettromeccanici
- Sistemi di controllo
- Automotive elettronico
- Moduli di sicurezza
FAQ – Microinterruttore PCB IP67 Snap Action
È un interruttore a scatto rapido che garantisce una commutazione precisa e ripetibile.
