KRI 850 CB
Matassatore automatico + legatrice abbinabile alle macchine per la lavorazione dei cavi – cable coiling (coil + binding)
Diametro max. cavo: 35 mm – Diametro interno ed esterno regolabile da 250/600 mm a 850 mm – PLC e parametri programmabili tramite LCD. Adatto anche per lunghezze di cavo corte a partire da 2,5 m
Diametro max del cavo | 35 mm |
---|---|
Diametro interno del disco | 250 mm – 600 mm |
Diametro del disco | 850 mm |
Peso max matassa | 80 kg |
Altezza massima matassa | 160 mm |
Numero dischi raccogli bobina | 1 |
Velocità | Sincronizzata con la macchina per la lavorazione del cavo |
Alimentazione elettrica | 230 Vac 10 A |
Alimentazione pneumatica | 6 bar |
Dimensioni LxPxH | 990 x 1163 x 1333 mm |
Peso | 120 kg |
Certificazioni | CE |
Brand | |
Interazione | Interfaccia di comunicazione con macchine per la lavorazione dei cavi, Komax, Metzner Maschinenbau GmbH, Ramatech Systems AG |
MPN | KRI 850 CB |

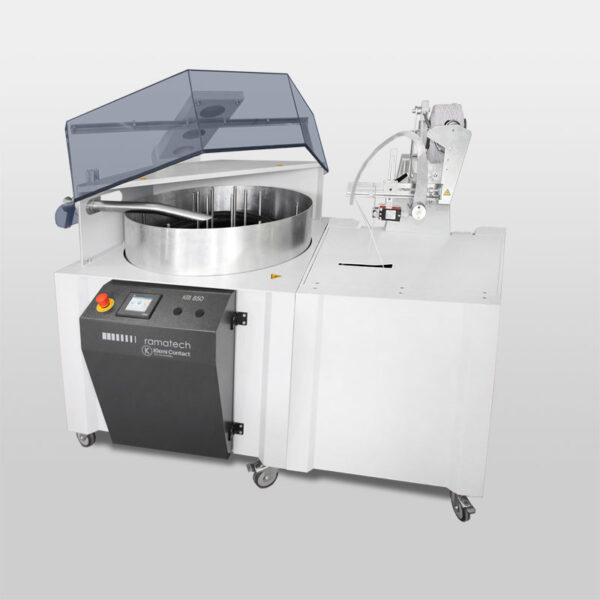

Matassatore avvolgitrice automatica + legatrice integrata Ramatech KRI 850CB
Macchine Post-Processo – Matassatori – Lavorazione Cablaggi
Avvolgitrice automatica per matasse con legatrice a filo elastico sincronizzabile con macchine Taglia-Spela Metzner, Ramatech e Komax per cavi di diametro fino a 35 mm.
Matassatore Ramatech KRI 850 CB, come funziona?
- Il cavo viene alimentato direttamente dalla macchina da taglio automatica come potrebbe essere:
- Metzner AM 5800 macchina taglia spela da sincronizzare con avvolgitore con sistema di legatura automatica della matassa
- Metzner AM 5800 HD macchina taglia-spela per la lavorazione del cavo da abbinare al matassatore fine processo produzione del cavo a matassatore KRI 850 CB ramatech matassatore avvolgitrice cavo atuoamtica con sisteam di legatura a filo a elastico manuale integrato
- Metzner AM 5850
- Ramatech Speedy 40 – macchina taglia spela per cavi con sezioni importanti di contenuto di rame e taglio longitudinale della guaina esterna del cavo abbinabile al matassatore per cavi elettrici unipolari e multipolari flessibili Ramatech KRI 850 CB con sistema di legatura a filo elastico della matassa di cavo integrato
- Komax Kappa
- Passa attraverso un tubo guida che lo porta dalla macchina taglia-spela all’avvolgitore
- I perni retrattili, di cui è dotato questo potente matassatore, intrappolano il cavo consentendo la rotazione del piano per la realizzazione della matassa
- Una volta che il filo è stato completamente avvolto, i perni che ne determinano anche il diametro esterno ed interno, automaticamente vengono richiamati all’interno del matassatore e il coperchio di protezione si apre
- L’operatore può facilmente trascinare la matassa al sistema di legatura integrato. Anche le matasse di cavi estremamente pesanti possono essere facilmente spostate da parte fino al filo nel dispositivo di legatura.
Caratteristiche
- Funzionamento sincrono con le macchine taglia e spela
- Diametro interno matassa regolabile
- Serraggio automatico iniziale del cavo
- Perni di avvolgimento retrattili per una facile rimozione della matassa
- PLC e parametri programmabili tramite LCD
- Passo della bobina
- Distanza di avvolgimento dopo il taglio
- Meccanismo dei perni di avvolgimento
- Disponibile con tubo d’ingresso
