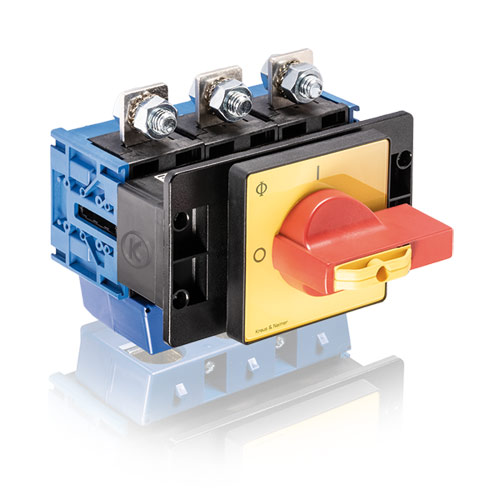

Interruttori in assenza di carico
Interruttori in assenza di carico. Sezionatore d’isolamento Corrente nominale da 350 fino a 2400 A.
| Corrente nominale | 1100 – 2400 A, 350 – 800 A |
|---|---|
| Tensione nominale di isolamento | 3 x 380 V – 440 V |
| Certificazioni | CE, CRuus, CSA, REACH |
| Norme | EN 60947-3, IEC 60947-3 |
| Brand |
Commutatori in assenza di carico
Diversi tipologie di contatti, materiali di contatto e morsetti ne consentono l’uso come commutatori di controllo, interruttori di strumentazione e comnado motori. Il porta contatti è la base per tutti i commutatori e può essere fornito con un massimo di 2 contatti.
Option
- Commutazione a vuoto
- Commutazione di carichi resistivi o leggermente induttivi
- Morsetti cablabili con capicorda o barre di rame accessibili anche a commutatore installato
- Morsetti a bullone / sbarre in rame
- Commutatori di linea / a più vie
- Retroquadro / Fondoquadro
- AC 21 B / AC 23 B
MONTAGGIO
Fondamentalmente la serie CA è stata progettata per il cablaggio verticale. Il cablaggio orizzontale è disponibile per il montaggio da retroquadro e fondoquadro. Le serie CG, CH sono progettate per il cablaggio orizzontale. Il cablaggio verticale è disponibile per il montaggio da retroquadro e fondoquadro.
Montaggio Retroquadro
Il montaggio da retroquadro e il più utilizzato per impieghi generali e offrono ampi campi d’impiego. Sono costituiti da due gruppi principali
- Montaggio tramite due / quattro fori, vengono fissati da (2/4) vite attorno al foro centrale dell’albero.
- Mentre il fissaggi a foro singolo viene utilizzato il foro dell’albero per il montaggio. 250 V
Il montaggio a due / quattro fori offre diverse varianti che lo rende adatto a tutti tipi d’applicazioni
Montaggio Fondoquadro
l montaggio fondoquadro è utilizzato per installare il commutatore sul lato posteriore, quindi è il montaggio comunemente più usato per armadi di distribuzione più grandi.
Il commutatore può essere fissato sul fondo del armadio con due o quattro vite o con ‘Snap-On’. Per questo montaggio sono disponibili diverse tipi di bloccoporta con o senza manopola lucchettabile.
*I dati e le caratteristiche riportati sono soggetti a variazioni senza preavviso
Klemi Contact è distributore ufficiale Kraus & Naimer
Per la corretta configurazione si prega di contattare i nostri tecnici
La gamma dei prodotti Kraus & Naimer comprende numerosi dispositivi di commutazione e accessori opzionali per la serie a bassa tensione ed offre soluzioni di commutazione per un’ampia varietà di esigenze individuali.
