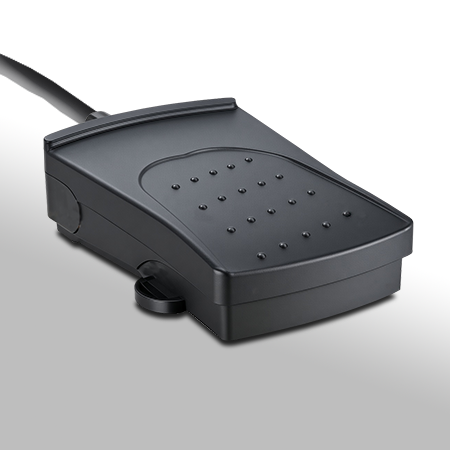

Interruttore a pedale Marquardt 2420.4101 – SPNO 14 A, 250 Vac, IP67
Interruttore a pedale con contatto SPNO normalmente aperto, 1 polo e portata fino a 14(4) A a 250 V AC. Protezione IP65/IP67 lato connessione e IP66/IP67 lato attuatore, corpo in PA rinforzato con fibra di vetro, cavo preassemblato da 3 m e 2 fori di fissaggio.
SPNO
| Azione | Comune (C)ontatto normalmente aperto (SPNO) |
|---|---|
| Lunghezze del cavo | 3000 mm |
| Materiale attuatore | Poliammide rinforzata con fibra di vetro |
| Ciclo vita | 1E5 |
| Corpo | PA rinforzato con fibra di vetro, PA rinforzato con fibra di vetro |
| Corrente nominale | 14 (4) A 250 V AC 5E4 |
| Proof tracking PTI | 250 PTI |
| Corsa differenziale max | < 3 mm |
| Note | cavo di collegamento a due fili, con pressacavo |
| Posizione finale | 16.9 +-2 mm |
| Posizione di riposo | 25 +-2 mm |
| Punto di commutazione | 20.9 +-2 mm |
| Resistenza di contatto | < 100 mOhm |
| Poli | 1 |
| Materiale contatti | AgNi |
| Terminale | Cavo |
| Tipo terminale | con puntalino assemblato |
| MPN | 2420.4101 |
| Brand | |
| Grado di protezione | IP 66 and IP 67 |
Contattaci per qualsiasi informazione
Scheda tecnica
Il Marquardt 2420.4101 è un interruttore a pedale industriale SPNO progettato per il comando di circuiti elettrici tramite azionamento a piede.
Appartenente alla serie Marquardt 2420, il modello combina una struttura robusta in PA rinforzato con fibra di vetro, un elevato grado di protezione e un cavo di collegamento preassemblato da 3 metri.
Il 2420.4101 è dotato di un contatto SPNO (Single Pole Normally Open) a 1 polo e può gestire fino a 14(4) A a 250 Vac secondo IEC.
Interruttore a pedale SPNO normalmente aperto
Il Marquardt 2420.4101 utilizza un contatto SPNO (Single Pole Normally Open).
In posizione di riposo il contatto è aperto e viene chiuso durante l’azionamento della pedana.
La configurazione è a 1 polo e consente di utilizzare il componente per l’attivazione di un singolo circuito o carico mediante comando a pedale.
Interruttore a pedale IP67
Uno dei principali elementi distintivi della serie 2420 è l’elevato livello di protezione.
Per il modello 2420.4101 la documentazione indica:
- IP65 e IP67 sul lato connessione;
- IP66 e IP67 sul lato attuatore.
La protezione IP67 rende questo interruttore a pedale particolarmente indicato per applicazioni nelle quali il componente può essere esposto a polvere, umidità o presenza di acqua.
Il sistema di passaggio del cavo è realizzato in PA rinforzato con fibra di vetro e dotato di guarnizione, contribuendo alla protezione del collegamento.
Interruttore a pedale con cavo da 3 metri
Il modello 2420.4101 viene fornito con un cavo di collegamento preassemblato lungo 3.000 mm.
Il cavo è costituito dai modelli Marquardt 297.804.011, 297.804.021, 297.804.031 o 297.804.041, con estremità predisposte tramite terminali.
La configurazione con cavo già assemblato permette di semplificare l’installazione e il collegamento dell’interruttore all’apparecchiatura.
Il modello dispone inoltre di antistrappo, che protegge il collegamento del cavo durante l’utilizzo.
Struttura robusta in PA rinforzato
Il Marquardt 2420.4101 è progettato per applicazioni professionali e industriali.
La pedana, il basamento e il coperchio sono realizzati in poliammide rinforzata con fibra di vetro.
Il basamento presenta inoltre due fori di fissaggio, che permettono di installare stabilmente l’interruttore sulla superficie di lavoro o sulla macchina.
La base dispone di quattro piedini in gomma, che contribuiscono alla stabilità durante l’azionamento.
Prestazioni elettriche fino a 14 A
Il 2420.4101 presenta un potere di interruzione secondo IEC pari a:
14(4) A a 250 V AC – 5E4
Il contatto è realizzato in AgNi (argento-nichel).
La resistenza di contatto allo stato iniziale è inferiore a 100 mΩ.
La distanza tra i contatti è inferiore a 3 mm.
Connessione e protezione del cavo
Il cavo preassemblato è integrato nell’interruttore attraverso un sistema di passaggio dotato di guarnizione.
Le superfici delle connessioni sono nichelate.
La configurazione con cavo integrato e antistrappo consente di ottenere un collegamento stabile e protetto senza la necessità di predisporre una morsettiera separata.
Ampio intervallo di temperatura
Il Marquardt 2420.4101 è progettato per funzionare in un intervallo di temperatura compreso tra:
-20 °C e +85 °C
sia sul lato connessione sia sul lato di azionamento.
Azionamento e corsa
L’azionamento avviene direttamente tramite la pedana.
La forza di azionamento è pari a 35 ± 10 N.
I principali valori di corsa sono:
- Posizione di riposo (FP): max. 25 ± 2 mm
- Punto di azionamento (OP): 20,9 ± 2 mm
- Posizione finale ammessa (TP): 16,9 ± 2 mm
Il contatto è di tipo a scatto.
Durata meccanica
La durata meccanica dichiarata del Marquardt 2420.4101 è di 100.000 cicli (1E5).
La struttura rinforzata e la protezione ambientale permettono di utilizzare il componente in applicazioni professionali e industriali con azionamenti ripetuti.
Applicazioni
Il Marquardt 2420.4101 è particolarmente indicato quando è necessario combinare un interruttore a pedale IP67, un contatto normalmente aperto e un collegamento tramite cavo già predisposto.
Può essere utilizzato, ad esempio, per:
- macchinari industriali;
- apparecchiature elettriche;
- sistemi di comando;
- postazioni di lavoro professionali;
- macchine con comando a pedale;
- apparecchiature esposte a polvere e umidità;
- applicazioni nelle quali è richiesto un interruttore a pedale con cavo;
- sistemi che richiedono un interruttore SPNO normalmente aperto;
- apparecchiature nelle quali l’operatore deve mantenere le mani libere.
Idoneo per apparecchiature di Classe II
Il Marquardt 2420.4101 è indicato come idoneo per apparecchiature di Classe II.
L’isolamento è progettato secondo EN 61058 per isolamento rinforzato o doppio.
Il componente presenta inoltre PTI 250 e grado di inquinamento 3.
Dati tecnici Marquardt 2420.4101
| Caratteristica | Specifica |
|---|---|
| Tipo | Interruttore a pedale |
| Azionamento | Diretto |
| Funzione di commutazione | SPNO – normalmente aperto |
| Numero di poli | 1 |
| Potere di interruzione IEC | 14(4) A – 250 V AC 5E4 |
| Materiale contatti | AgNi |
| Resistenza di contatto iniziale | < 100 mΩ |
| Connessione | Cavo preassemblato |
| Lunghezza cavo | 3.000 mm |
| Cavi compatibili | 297.804.011 / .021 / .031 / .041 |
| Materiale corpo | PA rinforzato con fibra di vetro |
| Materiale pedana | PA rinforzato con fibra di vetro |
| Fori di fissaggio | 2 |
| Piedini | 4 in gomma |
| Protezione lato connessione | IP65 / IP67 |
| Protezione lato attuatore | IP66 / IP67 |
| Temperatura lato connessione | -20 °C … +85 °C |
| Temperatura lato azionamento | -20 °C … +85 °C |
| Contatto | A scatto |
| Distanza tra contatti | < 3 mm |
| Forza di azionamento | 35 ± 10 N |
| Posizione di riposo FP | max. 25 ± 2 mm |
| Punto di azionamento OP | 20,9 ± 2 mm |
| Posizione finale TP | 16,9 ± 2 mm |
| Vita meccanica | 100.000 cicli |
| PTI | 250 |
| Grado di inquinamento | 3 |
| Classe apparecchiatura | Classe II |
| Isolamento | Secondo EN 61058, rinforzato/doppio |
| Peso | circa 490 g |
| RoHS | Conforme |
Marquardt 2420.4101: interruttore a pedale IP67 con cavo
Il Marquardt 2420.4101 combina una configurazione SPNO a 1 polo, una portata di 14 A a 250 V AC, un’elevata protezione ambientale e un cavo preassemblato da 3 metri.
La protezione IP65/IP67 lato connessione e IP66/IP67 lato attuatore, insieme al corpo in PA rinforzato con fibra di vetro, rende questo interruttore particolarmente adatto alle applicazioni industriali nelle quali sono richieste robustezza e protezione.
I due fori di fissaggio, i quattro piedini in gomma e il sistema di antistrappo completano la configurazione del dispositivo.
