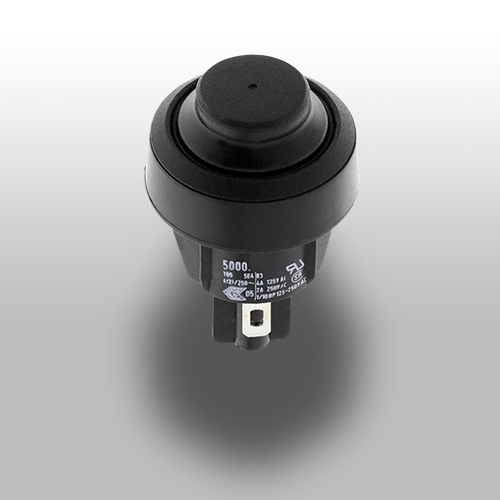

Interruttore a pulsante Marquardt 5000.0501 – 4A 250V
Interruttore a pulsante momentaneo SPST-NO per montaggio a pannello, con fissaggio a scatto e foro di montaggio da Ø16 mm. Supporta fino a 4(2) A a 250 Vac, utilizza terminali 2,8 × 0,8 mm e presenta grado di protezione IP54
🧩 MODELLO 3D STEPIP54
| Azione | Comune (C)ontatto normalmente aperto (SPNO) |
|---|---|
| Montaggio | a scatto |
| Materiale attuatore | Poliammide rinforzata con fibra di vetro |
| Ciclo vita | 200000 |
| Corpo | PA rinforzato con fibra di vetro |
| Corrente nominale | 4 (2) A 250 V AC 5E4 |
| Proof tracking PTI | 250 PTI |
| Corsa differenziale max | >= 3 mm |
| Glow wire test | 850°C |
| Note | pushbutton in Versione speciale with additional black sealing cap |
| Precorsa max | 2.0 +-0.4 mm |
| Poli | 1 |
| Materiale contatti | Ag |
| Terminale | Terminale a connessione rapida |
| Tipo terminale | 2.8 x 0.8 |
| MPN | 5000.0501 |
| Brand | |
| Grado di protezione | IP 40 |
Contattaci per qualsiasi informazione
Il Marquardt 5000.0501 è un interruttore a pulsante momentaneo per montaggio a pannello, appartenente alla serie Marquardt 5000.
Il modello utilizza una configurazione SPST-NO (Single Pole Single Throw – Normally Open) e una funzione OFF-(ON): il contatto viene chiuso durante la pressione del pulsante e ritorna nella posizione normalmente aperta quando l’azionamento viene rilasciato.
La versione 5000.0501-02 è progettata per una capacità di commutazione fino a 4(2) A a 250 V AC, dispone di terminali a connessione rapida 2,8 × 0,8 mm, montaggio a scatto e foro di installazione da 16 mm.
Il componente è caratterizzato da un’esecuzione compatta e robusta, con corpo e pulsante in PA rinforzato con fibra di vetro.
Interruttore a pulsante momentaneo
Il Marquardt 5000.0501 è un interruttore momentaneo.
La sequenza di funzionamento è indicata come OFF-(ON): la posizione ON viene mantenuta soltanto durante la pressione del pulsante.
Quando il pulsante viene rilasciato, il meccanismo ritorna automaticamente nella posizione di riposo.
Questa configurazione è adatta alle applicazioni nelle quali il comando deve generare un impulso o mantenere il circuito attivo esclusivamente durante l’azionamento.
Configurazione SPST-NO
Il modello utilizza un contatto SPST-NO, ovvero un contatto normalmente aperto a un polo.
In condizioni di riposo il circuito rimane aperto. Premendo il pulsante, il contatto viene chiuso.
La configurazione è quindi particolarmente semplice da integrare nei circuiti di comando e controllo.
Interruttore a pulsante 4A 250V AC
Il Marquardt 5000.0501 presenta una specifica di commutazione IEC di:
4(2) A – 250 V AC – 5E4
Il dato deve essere valutato considerando il tipo di carico.
La documentazione riporta inoltre 2 A a 250 Vac per carichi induttivi e 4 A a 250 Vac per carichi resistivi.
Per applicazioni con carichi induttivi, capacitivi o con elevate correnti di spunto è necessario verificare le condizioni di commutazione previste dalla documentazione tecnica.
Montaggio a pannello Ø16 mm
Il 5000.0501 è progettato per il montaggio a pannello mediante fissaggio a scatto.
Il diametro nominale del foro di montaggio è:
Ø16 mm
Il montaggio snap-in consente di installare il pulsante direttamente nella parete dell’apparecchiatura senza utilizzare una ghiera di fissaggio tradizionale.
I dati dei distributori indicano inoltre uno spessore massimo del pannello di circa 1,7 mm per questa configurazione.
Prima dell’installazione è necessario verificare sempre il disegno tecnico della specifica variante.
Terminali a innesto rapido 2,8 × 0,8 mm
Il Marquardt 5000.0501 utilizza terminali a connessione rapida con dimensioni:
2,8 × 0,8 mm
La connessione a innesto permette di realizzare il collegamento elettrico mediante terminali compatibili, semplificando assemblaggio e manutenzione.
Le superfici dei terminali sono indicate come argentate.
Protezione IP54
Il modello 5000.0501 presenta grado di protezione IP54 secondo i dati della variante forniti dal produttore.
La protezione deve essere considerata in relazione alla modalità di installazione del componente e all’integrazione all’interno dell’apparecchiatura.
È importante distinguere la protezione del componente dalle caratteristiche di protezione dell’intero pannello o involucro nel quale viene installato
Corpo e pulsante in PA rinforzato
Il corpo dell’interruttore e il pulsante sono realizzati in poliammide rinforzata con fibra di vetro (PA GF).
La costruzione permette di ottenere un componente adatto all’integrazione in apparecchiature e pannelli di comando.
Il pulsante e il corpo sono di colore nero.
Corsa del pulsante
Il modello presenta una corsa totale di 4 mm.
La documentazione tecnica indica inoltre una corsa di pre-azionamento massima di 2,0 ±0,4 mm.
Questi parametri devono essere considerati nel dimensionamento dell’elemento meccanico che aziona il pulsante.
Vita meccanica di 200.000 cicli
La vita meccanica dichiarata per il Marquardt 5000.0501 è:
200.000 cicli
La durata meccanica deve essere distinta dalla durata elettrica, che dipende dal carico commutato e dalle condizioni operative.
La specifica IEC del modello indica una condizione di durata elettrica di 5 × 10⁴ cicli per il rating indicato.
Applicazioni
Il Marquardt 5000.0501 può essere utilizzato come interruttore a pulsante da pannello in numerose apparecchiature elettriche ed elettroniche.
Applicazioni possibili comprendono:
- pannelli di comando;
- apparecchiature elettriche;
- apparecchiature elettroniche;
- macchinari;
- sistemi di controllo;
- quadri e pannelli operatore;
- apparecchiature industriali;
- elettrodomestici;
- dispositivi professionali;
- sistemi di comando e consenso.
La configurazione momentanea SPST-NO lo rende particolarmente adatto alle funzioni di comando nelle quali il circuito deve essere attivato soltanto durante la pressione del pulsante.
Dati tecnici Marquardt 5000.0501
| Specifica | Valore |
|---|---|
| Tipologia | Interruttore a pulsante |
| Funzionamento | Momentaneo |
| Funzione | OFF-(ON) |
| Configurazione | SPST-NO |
| Numero poli | 1 |
| Corrente IEC | 4(2) A |
| Tensione IEC | 250 V AC |
| Durata elettrica indicata | 5 × 10⁴ cicli |
| Rating Nord America | 2 A 250 V AC 1/10 HP; 4 A 125 V AC 1/10 HP |
| Contatto fisso | Cu argentato |
| Materiale contatto | Ag |
| Distanza contatti | ≥ 3 mm |
| Connessione | Faston 2,8 × 0,8 mm |
| Superficie terminali | Argentata |
| Attuatore | Pulsante nero |
| Materiale attuatore | PA rinforzato con fibra di vetro |
| Corpo | PA rinforzato con fibra di vetro |
| Foro di montaggio | Ø16 mm |
| Fissaggio | Snap-in |
| Protezione | IP54 |
| Corsa di pre-azionamento | 2,0 ±0,4 mm |
| Corsa totale | 4,0 mm |
| Vita meccanica | 200.000 cicli |
| PTI | 250 |
| Infiammabilità | UL 94 V-2 |
| Glow Wire Test | 850 °C |
| Temperatura lato connessione | -20 °C … +85 °C |
| Temperatura lato attuatore | -20 °C … +55 °C |
| Temperatura di stoccaggio | -40 °C … +80 °C |
| Peso | circa 5,0 g |
| RoHS | Sì |
| Classe di protezione apparecchiatura | II |
| Grado di contaminazione | 3 |
Marquardt serie 5000
Il 5000.0501 appartiene alla serie Marquardt 5000 di interruttori a pulsante.
La famiglia comprende diverse configurazioni di pulsante, attuazione, corpo e caratteristiche elettriche. Il modello 5000.0501 è una versione a pulsante rotondo, momentanea, SPST-NO, progettata per il montaggio a pannello.
La combinazione di foro Ø16 mm, fissaggio a scatto e terminali 2,8 × 0,8 mm permette di integrare il componente direttamente nel pannello dell’apparecchiatura.
Documentazione tecnica
Per il Marquardt 5000.0501 sono disponibili il disegno tecnico 2D, il modello costruttivo e il disegno cliente della variante.
FAQ sul Marquardt 5000.0501 interruttore a pulsante
Il Marquardt 5000.0501 è un interruttore a pulsante momentaneo per montaggio a pannello, con configurazione SPST-NO e fissaggio a scatto.
Sì. La funzione è OFF-(ON): il contatto viene chiuso durante la pressione e ritorna aperto al rilascio del pulsante.
Il modello utilizza una configurazione SPST-NO, cioè un contatto normalmente aperto a un polo.
La specifica IEC indica 4(2) A a 250 V AC. Il valore deve essere valutato in funzione del tipo di carico e delle condizioni di commutazione.
Il componente viene installato a pannello mediante fissaggio a scatto, o snap-in.
Il Marquardt 5000.0501 utilizza terminali a connessione rapida da 2,8 × 0,8 mm.
Sì, per la variante indicata nei dati del produttore il grado di protezione è IP54.
La corsa totale è di 4 mm.
No. La variante 5000.0501 è una versione non illuminata.
Sì. È specificamente progettato per il montaggio a pannello e utilizza un foro di installazione da Ø16 mm.
