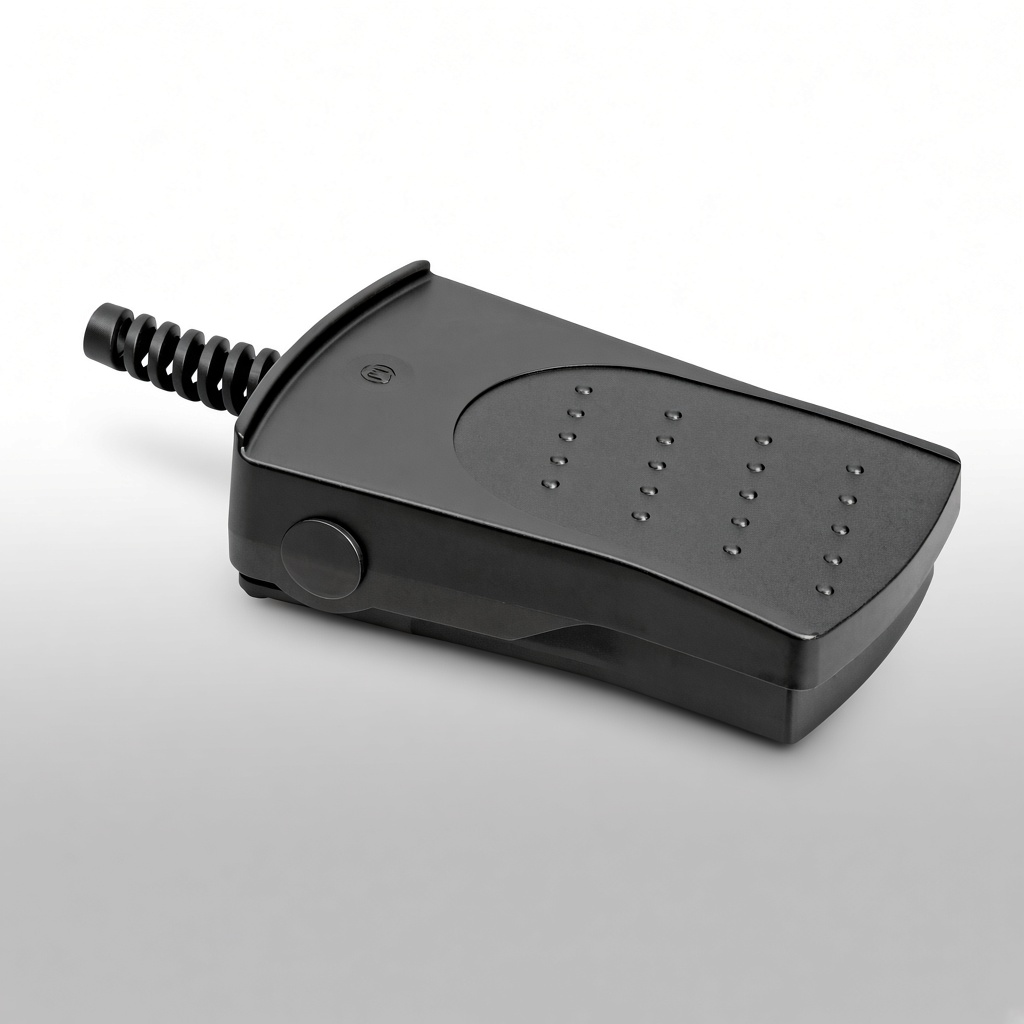

Interruttore a pedale Marquardt 2420.0102 – SPNO 14 A 250 V AC IP67
Interruttore a pedale con contatto SPNO normalmente aperto, 1 polo e portata fino a 14(4) A a 250 Vac. Protezione IP65/IP67 lato connessione e IP66/IP67 lato attuatore, pedana grigia in PA rinforzato con fibra di vetro, morsettiera M3.
SPNO
| Azione | Comune (C)ontatto normalmente aperto (SPNO) |
|---|---|
| Materiale attuatore | Poliammide rinforzata con fibra di vetro |
| Ciclo vita | 1E5 |
| Corpo | PA rinforzato con fibra di vetro, PA rinforzato con fibra di vetro |
| Corrente nominale | 14 (4) A 250 V AC 5E4 |
| Proof tracking PTI | 250 PTI |
| Corsa differenziale max | < 3 mm |
| Note | con pressacavo |
| Posizione finale | 16.9 +-2 mm |
| Posizione di riposo | 25 +-2 mm |
| Punto di commutazione | 20.9 +-2 mm |
| Resistenza di contatto | < 100 mOhm |
| Poli | 1 |
| Materiale contatti | AgNi |
| Terminale | Socket terminal |
| Tipo terminale | M3 |
| MPN | 2420.0102 |
| Brand | |
| Grado di protezione | IP 66 and IP 67 |
Contattaci per qualsiasi informazione
Scheda tecnica
Il Il Marquardt 2420.0102 è un interruttore a pedale industriale SPNO progettato per il comando di circuiti elettrici attraverso l’azionamento a piede.
Il modello appartiene alla serie Marquardt 2420 ed è caratterizzato da una struttura robusta in PA rinforzato con fibra di vetro, da un elevato grado di protezione e da una configurazione elettrica a 1 polo normalmente aperto (SPNO).
Il 2420.0102 può gestire fino a 14(4) A a 250 V AC secondo IEC ed è dotato di morsettiera M3 per il collegamento elettrico.
Interruttore a pedale SPNO normalmente aperto
Il Marquardt 2420.0102 utilizza un contatto SPNO (Single Pole Normally Open).
In posizione di riposo il contatto è aperto e viene chiuso quando l’operatore aziona la pedana.
La configurazione è a 1 polo e consente di comandare un singolo circuito o carico mediante azionamento a pedale.
Il contatto è di tipo a scatto e la distanza tra i contatti è inferiore a 3 mm.
Interruttore a pedale IP67
Il Marquardt 2420.0102 offre un elevato livello di protezione contro gli agenti esterni.
- IP65 e IP67 sul lato connessione
- IP66 e IP67 sul lato attuatore
La protezione IP67 rende il componente adatto ad applicazioni nelle quali l’interruttore può essere esposto a polvere, umidità o presenza di acqua.
Il sistema di passaggio del cavo è realizzato in PA rinforzato con fibra di vetro e dotato di guarnizione, contribuendo alla protezione del collegamento.
Pedana grigia in PA rinforzato
Una caratteristica distintiva del modello 2420.0102 è la pedana di azionamento di colore grigio, simile a RAL 7035.
La pedana è realizzata in PA rinforzato con fibra di vetro, così come il basamento e il coperchio dell’interruttore.
La struttura è progettata per garantire robustezza e stabilità durante l’utilizzo ripetuto.
La base è inoltre dotata di quattro piedini in gomma, che contribuiscono alla stabilità dell’interruttore durante l’azionamento.
Prestazioni elettriche fino a 14 A
Il Marquardt 2420.0102 presenta un potere di interruzione secondo IEC pari a:
14(4) A a 250 V AC – 5E4
Il contatto è realizzato in AgNi (argento-nichel).
La resistenza di contatto allo stato iniziale è inferiore a 100 mΩ.
La distanza tra i contatti è inferiore a 3 mm.
Collegamento tramite morsettiera M3
Il collegamento elettrico del 2420.0102 viene effettuato tramite morsettiera M3.
Le superfici dei collegamenti sono nichelate, sia sul lato interno sia sul collegamento esterno.
L’interruttore dispone inoltre di antistrappo, che contribuisce alla protezione del collegamento durante l’utilizzo.
Struttura robusta per applicazioni industriali
Il corpo del Marquardt 2420.0102 è realizzato in PA rinforzato con fibra di vetro.
Anche la pedana è realizzata nello stesso materiale e presenta una finitura grigia simile a RAL 7035.
Il basamento e il coperchio sono invece di colore nero.
La struttura è progettata per l’utilizzo in apparecchiature e sistemi nei quali sono richiesti robustezza meccanica, stabilità e protezione dagli agenti esterni.
Ampio intervallo di temperatura
Il Marquardt 2420.0102 può essere utilizzato in un intervallo di temperatura compreso tra:
-20 °C e +85 °C
sia sul lato connessione sia sul lato di azionamento.
Azionamento e corsa
L’azionamento avviene direttamente tramite la pedana.
La forza di azionamento è pari a 35 ± 10 N.
I principali valori di corsa sono:
- Posizione di riposo (FP): max. 25 ± 2 mm
- Punto di azionamento (OP): 20,9 ± 2 mm
- Posizione finale ammessa (TP): 16,9 ± 2 mm
Durata meccanica
La durata meccanica dichiarata del Marquardt 2420.0102 è di 100.000 cicli (1E5).
La combinazione tra struttura rinforzata, protezione IP e contatto AgNi rende il componente adatto a utilizzi ripetuti in applicazioni professionali e industriali.
Applicazioni
Il Marquardt 2420.0102 è indicato per applicazioni nelle quali è necessario un interruttore a pedale industriale IP67 con contatto normalmente aperto e collegamento tramite morsettiera.
Può essere utilizzato, ad esempio, per:
- macchinari industriali;
- apparecchiature elettriche;
- sistemi di comando;
- postazioni di lavoro professionali;
- macchine con comando a pedale;
- apparecchiature esposte a polvere e umidità;
- sistemi che richiedono un interruttore SPNO;
- apparecchiature nelle quali l’operatore deve mantenere le mani libere.
Idoneo per apparecchiature di Classe II
Il Marquardt 2420.0102 è indicato come idoneo per apparecchiature di Classe II.
L’isolamento è progettato secondo EN 61058 per isolamento rinforzato o doppio.
Il componente presenta inoltre PTI 250 e grado di inquinamento 3.
Dati tecnici Marquardt 2420.0102
| Caratteristica | Specifica |
|---|---|
| Tipo | Interruttore a pedale |
| Azionamento | Diretto |
| Funzione di commutazione | SPNO – normalmente aperto |
| Numero di poli | 1 |
| Potere di interruzione IEC | 14(4) A – 250 V AC 5E4 |
| Materiale contatti | AgNi |
| Resistenza di contatto iniziale | < 100 mΩ |
| Connessione | Morsettiera M3 |
| Superficie connessione | Nichelata |
| Materiale corpo | PA rinforzato con fibra di vetro |
| Materiale pedana | PA rinforzato con fibra di vetro |
| Colore pedana | Grigio, simile RAL 7035 |
| Colore corpo | Nero |
| Piedini | 4 in gomma |
| Protezione lato connessione | IP65 / IP67 |
| Protezione lato attuatore | IP66 / IP67 |
| Temperatura lato connessione | -20 °C … +85 °C |
| Temperatura lato azionamento | -20 °C … +85 °C |
| Contatto | A scatto |
| Distanza tra contatti | < 3 mm |
| Forza di azionamento | 35 ± 10 N |
| Posizione di riposo FP | max. 25 ± 2 mm |
| Punto di azionamento OP | 20,9 ± 2 mm |
| Posizione finale TP | 16,9 ± 2 mm |
| Vita meccanica | 100.000 cicli |
| PTI | 250 |
| Grado di inquinamento | 3 |
| Classe apparecchiatura | Classe II |
| Isolamento | Secondo EN 61058, rinforzato/doppio |
| Peso | circa 279 g |
| RoHS | Conforme |
Marquardt 2420.0102: interruttore a pedale IP67
Il Marquardt 2420.0102 combina una configurazione SPNO a 1 polo, una portata di 14 A a 250 V AC, protezione IP65/IP67 sul lato connessione e IP66/IP67 sul lato attuatore.
La costruzione in PA rinforzato con fibra di vetro, la pedana grigia, i quattro piedini in gomma e il sistema di collegamento con antistrappo lo rendono adatto a numerose applicazioni professionali e industriali.
