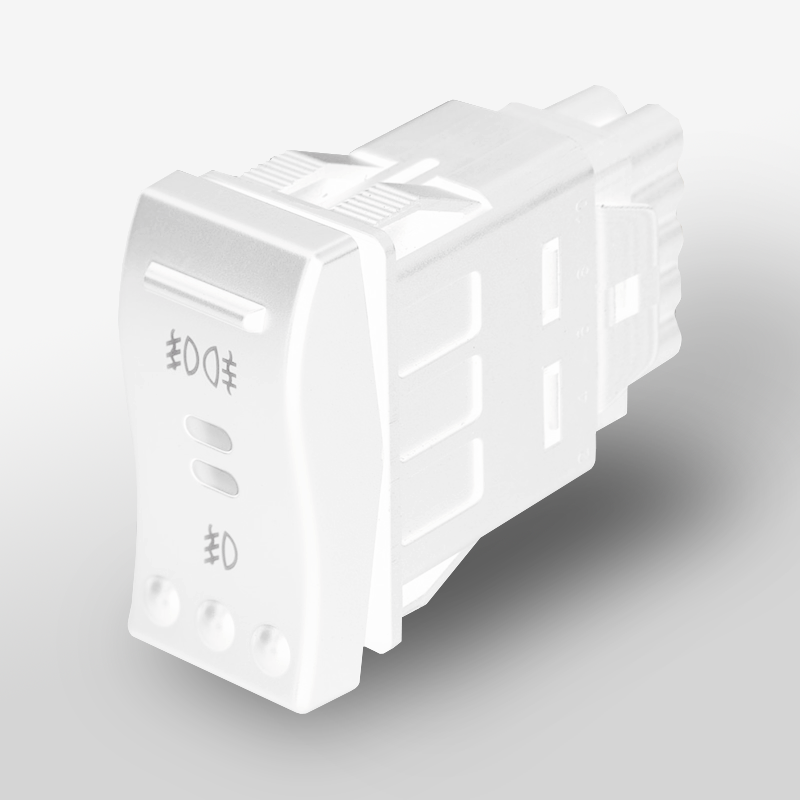

Il Marquardt 3251.0002 appartiene alla famiglia di interruttori a bascula Marquardt della serie 3250 ed è configurato come interruttore ON/OFF SPST a un polo.

La versione 3251 si distingue per la presenza di una bascula già configurata, caratteristica che la differenzia da numerosi modelli della serie 3250 forniti con attuatore predisposto per il montaggio della bascula.

Il 3251.0002 integra inoltre una configurazione di illuminazione a LED rosso e verde, con alimentazione dell’illuminazione a 24 V.

Interruttore a bascula ON/OFF 24 V

Il 3251.0002 utilizza una configurazione SPST (Single Pole Single Throw) con funzione ON/OFF.

La capacità di commutazione è di:

• 10(5) A a 24 V DC;
• 1 polo;
• contatti AgNi;
• durata meccanica di 500.000 cicli;
• terminali rapidi 3,0 × 0,8 mm.

La configurazione SPST rende questo modello adatto quando è necessario utilizzare un comando semplice a due stati per l’attivazione o la disattivazione di un circuito.

Bascula trasparente bianca con simbolo laser

Uno degli elementi più caratteristici del 3251.0002 è la sua configurazione frontale.

La scheda tecnica identifica la bascula come:

• trasparente bianca;
• realizzata in PC (policarbonato);
• con simbolo inciso/realizzato al laser;
• verniciatura nera.

Il simbolo laser permette di identificare visivamente la funzione associata al comando e contribuisce alla configurazione grafica del pannello.

Questa caratteristica rende il prodotto particolarmente interessante per applicazioni nelle quali l’interruttore deve essere immediatamente riconoscibile all’interno di un’interfaccia di comando.

Interruttore 24 V con LED rosso e verde

Il Marquardt 3251.0002 integra due modalità di illuminazione:

• LED rosso per l’illuminazione funzionale;
• LED verde a 24 V nella posizione del simbolo 1.

La doppia illuminazione permette di combinare la funzione di comando con quella di segnalazione visiva.

Il catalogo Marquardt identifica infatti per il 3251.0002 la configurazione con function indicator LED red e search lighting LED green, con simbolo 50.13.

Interruttore a bascula IP66/IP67

Il 3251.0002 presenta una protezione differenziata tra il lato dei collegamenti e il lato dell’attuatore:

Parte	Grado di protezione
Lato connessioni	IP40
Lato attuatore	IP66/IP67

È quindi importante specificare che IP66/IP67 si riferisce al lato attuatore, mentre il lato connessioni è IP40.

La serie 3250 è stata sviluppata anche per applicazioni in ambienti difficili, con elevata protezione contro polvere e acqua sul lato attuatore.

Interruttore illuminato per pannelli di comando

La combinazione tra comando ON/OFF, indicazione luminosa e simbolo sulla bascula rende il 3251.0002 particolarmente adatto per pannelli e interfacce nelle quali è importante associare immediatamente un comando alla relativa funzione.

Può essere utilizzato, ad esempio, in:

• pannelli di controllo;
• quadri e apparecchiature industriali;
• interfacce HMI;
• macchinari;
• apparecchiature elettroniche;
• sistemi di comando a 24 V DC;
• pannelli per applicazioni mobili e veicolari.

Bascula già configurata

Un elemento importante da evidenziare nella scelta del 3251.0002 è che si tratta di una versione con bascula preassemblata.

Questo la distingue da numerose configurazioni della serie 3250 nelle quali l’attuatore viene fornito senza bascula e il componente frontale viene selezionato separatamente.

Il catalogo Marquardt identifica esplicitamente il 3251.0002 come versione “with pre assembled cap”, con simbolo 50.13.

Per questo prodotto è quindi più corretto parlare di interruttore con bascula già montata e configurata, anziché di semplice attuatore predisposto per una bascula.

Interruttore ON/OFF 24 V per ambienti difficili

Il 3251.0002 appartiene alla famiglia di rocker switch Marquardt sviluppata anche per applicazioni caratterizzate da condizioni ambientali gravose.

La serie 3250 offre protezione sul lato attuatore, diverse configurazioni di illuminazione e una durata meccanica elevata. Marquardt indica inoltre la disponibilità della famiglia per applicazioni automotive, off-road e industriali.

Per il 3251.0002 è inoltre previsto un intervallo di temperatura di funzionamento compreso tra -40 °C e +85 °C.

Specifiche tecniche Marquardt 3251.0002

Caratteristica	Specifica
Produttore	Marquardt
Serie	3250
Modello	3251.0002-00
Product Code	3250-1A-31-1-0-A0-bl-0719-0000-01
Tipo	Interruttore a bascula
Funzione	ON/OFF – SPST
Numero poli	1 polo
Tensione	24 V DC
Corrente nominale IEC	10(5) A / 24 V DC
Materiale contatti	AgNi
Resistenza di contatto	<100 mΩ
Resistenza di isolamento	>100 MΩ
Durata meccanica	500.000 cicli
Connessione	Terminale rapido 3,0 × 0,8 mm
Illuminazione funzionale	LED rosso
Illuminazione simbolo	LED verde, 24 V
Simbolo	50.13
Bascula	Preassemblata
Materiale bascula	PC, policarbonato
Colore bascula	Trasparente bianco / nero verniciato
Marcatura	Simbolo laser
Protezione connessione	IP40
Protezione attuatore	IP66/IP67
Temperatura di funzionamento	-40 °C … +85 °C
Fissaggio	A scatto
Peso	24,5 g

Applicazioni

Il Marquardt 3251.0002 può essere utilizzato per:

• pannelli di comando industriali;
• quadri elettrici;
• macchinari e automazione;
• interfacce uomo-macchina;
• apparecchiature elettroniche;
• sistemi di comando a 24 V DC;
• pannelli di controllo per veicoli;
• applicazioni automotive e off-road;
• apparecchiature che richiedono comando ON/OFF e segnalazione luminosa.

Perché scegliere il Marquardt 3251.0002?

Il Marquardt 3251.0002 combina la semplicità di un comando ON/OFF SPST con una configurazione frontale già definita e una doppia indicazione luminosa.

La bascula trasparente bianca in policarbonato con simbolo laser, il LED verde a 24 V per l’indicazione del simbolo e il LED rosso per l’illuminazione funzionale rendono il comando facilmente identificabile sul pannello.

A queste caratteristiche si aggiungono 10 A a 24 V DC, 500.000 cicli di durata meccanica, fissaggio a scatto, funzionamento da -40 °C a +85 °C e protezione IP66/IP67 sul lato attuatore.
