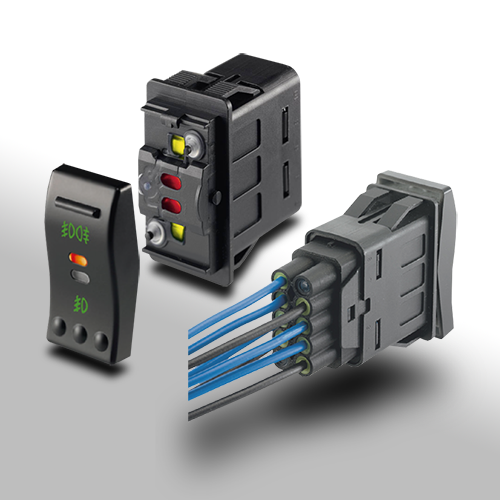

Il Marquardt 3251.0140 è un interruttore cablato automotive a bascula progettato per applicazioni in cui è necessario gestire due circuiti con un unico comando, mantenendo una posizione centrale OFF e un azionamento facilmente riconoscibile.

Il componente utilizza una configurazione doppia 2×SPST, con due circuiti indipendenti a un polo, e supporta una corrente nominale di 10 (5) A a 12 V DC secondo IEC.

Una delle caratteristiche distintive del 3251.0140 è il funzionamento momentaneo su entrambi i lati: la bascula può essere azionata in entrambe le direzioni e ritorna alla posizione centrale OFF quando viene rilasciata.

L’attuatore è realizzato in PC, verniciato nero e dotato di simbolo laserato, mentre il corpo combina PP e PA. Il montaggio avviene mediante fissaggio a scatto.

Interruttore automotive a bascula con OFF centrale

La configurazione del Marquardt 3251.0140 è particolarmente interessante quando il comando deve prevedere una posizione centrale di riposo.

La funzione ON-OFF-ON momentanea permette infatti di utilizzare la bascula per comandi direzionali o per l’attivazione temporanea di due funzioni differenti.

A seconda della configurazione del circuito, un interruttore di questo tipo può essere utilizzato, ad esempio, per:

• comandi avanti/indietro;
• attivazione temporanea di funzioni ausiliarie;
• comandi di apertura e chiusura;
• selezione momentanea di due funzioni;
• attuazione di relè o circuiti di controllo;
• comandi presenti su pannelli e console di veicoli.

La configurazione elettrica deve essere verificata in relazione al carico e allo schema del sistema nel quale l’interruttore viene installato.

Interruttore cablato automotive a bascula 12 V

Il 3251.0140 è indicato per circuiti con alimentazione a 12 V DC, con una capacità di commutazione di 10 (5) A.

Questa caratteristica lo rende interessante per la progettazione di comandi elettrici destinati a numerosi sistemi a bassa tensione presenti nei veicoli e nelle macchine mobili.

L’architettura 2×SPST consente di comandare due circuiti separati attraverso un unico attuatore, mentre la posizione OFF centrale permette di avere un punto di riposo chiaramente definito.

Protezione IP66 e IP67

Il Marquardt 3251.0140 dispone di un grado di protezione IP66 e IP67 per l’interruttore.

Questa caratteristica può essere importante per applicazioni in cui il componente è installato all’interno di pannelli esposti a polvere, acqua e condizioni ambientali variabili.

Per questo motivo il componente può essere valutato per pannelli di comando destinati a:

• veicoli industriali;
• macchine agricole;
• mezzi da cantiere;
• veicoli speciali;
• macchine mobili;
• applicazioni off-road;
• sistemi di comando installati in ambienti esterni.

Il grado IP deve essere considerato in relazione alle modalità di installazione e alla protezione complessiva del pannello o dell’impianto.

Interruttore automotive per veicoli off-road

Nel settore off-road, gli interruttori installati sulle console di comando possono essere sottoposti a utilizzo frequente e condizioni ambientali impegnative.

Il 3251.0140 può essere preso in considerazione per la realizzazione di comandi su macchine agricole, veicoli da lavoro, mezzi da cantiere, veicoli speciali e altre piattaforme mobili.

Un possibile esempio è un comando momentaneo a due direzioni per l’attivazione di un sistema ausiliario: l’operatore può azionare la bascula verso un lato per una funzione e verso il lato opposto per una seconda funzione, mentre il rilascio riporta il comando in posizione centrale OFF.

Questa configurazione può essere utile, ad esempio, per comandi di attuatori, relè, sistemi di movimentazione o funzioni ausiliarie, sempre in funzione dello schema elettrico previsto.

Interruttore cablato con bascula nera e simbolo laserato

L’attuatore del 3251.0140 è realizzato in PC ed è verniciato nero, con simbolo laserato.

La marcatura permette di identificare visivamente la funzione associata al comando direttamente sul pannello, caratteristica utile nelle interfacce uomo-macchina in cui l’operatore deve riconoscere rapidamente la funzione dell’interruttore.

Il design a bascula consente inoltre un azionamento diretto e intuitivo, particolarmente adatto a pannelli e console dove i comandi devono essere facilmente individuabili.

Durata meccanica di 500.000 cicli

Il Marquardt 3251.0140 offre una durata meccanica di 500.000 cicli.

Il dato è particolarmente rilevante nelle applicazioni in cui l’interruttore viene azionato con elevata frequenza, come pannelli di comando per macchine, veicoli e apparecchiature professionali.

La combinazione tra durata meccanica, configurazione momentanea e protezione IP66/IP67 permette di valutare il componente per sistemi di comando sottoposti a utilizzo ripetuto.

Connessione rapida

Il 3251.0140 utilizza un terminale a connessione rapida 3,0 × 0,8 mm, soluzione che facilita l’integrazione dell’interruttore nel cablaggio e nel pannello.

I contatti sono realizzati in AgNi, mentre la resistenza di contatto iniziale è inferiore a 100 mΩ nelle condizioni specificate dal costruttore.

La resistenza di isolamento è superiore a 100 MΩ a 500 V DC, mentre la resistenza al tracking è classificata PTI 250.

Dati tecnici Marquardt 3251.0140

Caratteristica	Specifica
Tipologia	Interruttore cablato automotive a bascula
Produttore	Marquardt
Codice prodotto	3251.0140
Configurazione	2×SPST
Funzione	ON-OFF-ON momentanea
Poli	2 × 1 polo
Corrente nominale	10 (5) A
Tensione	12 V DC
Terminale	Connessione rapida
Dimensione terminale	3,0 × 0,8 mm
Protezione	IP66 / IP67
Durata meccanica	500.000 cicli
Attuatore	PC verniciato nero
Marcatura	Simbolo laserato
Corpo	PP, PA
Materiale contatti	AgNi
Fissaggio	A scatto
PTI	250
Resistenza di contatto	<100 mΩ
Resistenza di isolamento	>100 MΩ
Funzionamento	Momentaneo su entrambi i lati
Posizione centrale	OFF

Applicazioni dell’interruttore Marquardt 3251.0140

Grazie alla configurazione 2×SPST con posizione OFF centrale, al funzionamento momentaneo, alla compatibilità con 12 V DC e alla protezione IP66/IP67, il 3251.0140 può essere valutato in diverse applicazioni di comando.

Tra gli esempi possibili:

• pannelli di comando automotive;
• console per veicoli speciali;
• macchine agricole;
• mezzi da cantiere;
• veicoli e macchine off-road;
• macchine mobili;
• sistemi di comando ausiliari;
• pannelli elettrici per apparecchiature professionali.

Il componente deve essere selezionato in funzione dei requisiti elettrici e meccanici dell’applicazione finale.

Perché scegliere il Marquardt 3251.0140

Il Marquardt 3251.0140 combina una configurazione 2×SPST, una posizione centrale OFF, il funzionamento momentaneo su entrambi i lati, una portata di 10 A a 12 V DC, protezione IP66/IP67 e una durata meccanica di 500.000 cicli.

L’attuatore nero con simbolo laserato e il fissaggio a scatto ne facilitano l’integrazione in pannelli e console di comando.

Per queste caratteristiche può essere preso in considerazione come interruttore cablato automotive a bascula per sistemi di comando destinati a veicoli, macchine mobili, mezzi speciali e applicazioni off-road.
