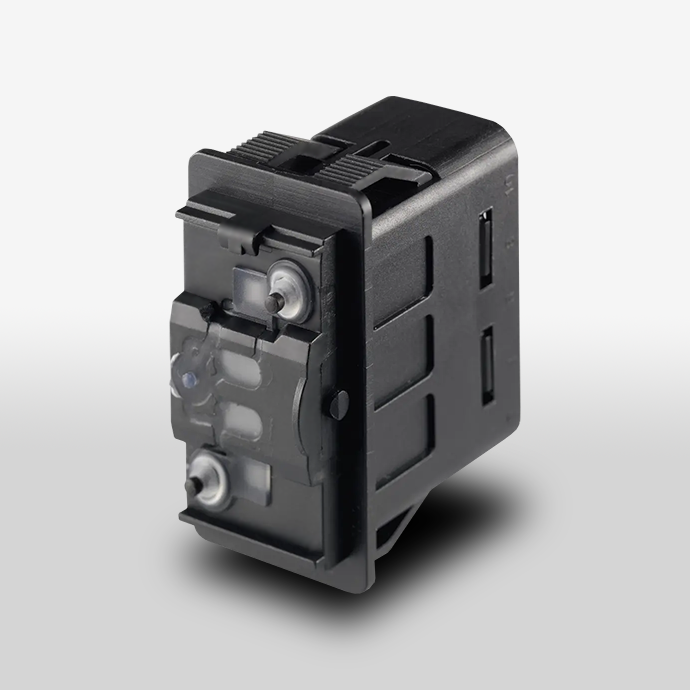

Interruttore a bilanciere Marquardt 3250.0052 – 1 polo SPNO, 10 A, 12–24 V DC
Interruttore a bilanciere Marquardt 3250.0052 unipolare SPNO, 10 A a 12–24 V DC, con contatti AgNi e protezione IP66/IP67 sul lato attuatore.
| Azione | Comune (C)ontatto normalmente aperto (SPNO) |
|---|---|
| Montaggio | a scatto |
| Attuatore | senza interruttore a bilanciere montato |
| Materiale attuatore | Poliammide rinforzata con fibra di vetro |
| Ciclo vita | 500000 |
| Corpo | PP, PA |
| Corrente nominale | 10 (5) A 12 – 24 V DC 1E5 |
| Proof tracking PTI | 250 PTI |
| Note | Circuit symbol: 50.44 |
| Resist isolante | > 100 MOhm (500V DC) |
| Resistenza di contatto | < 100 (1 A 12 V DC) mOhm |
| Poli | 1 |
| Materiale contatti | AgNi |
| Terminale | Terminale a connessione rapida |
| Tipo terminale | 3.0 x 0.8 |
| MPN | 3250.0052 |
| Brand | |
| Grado di protezione | IP 66 and IP 67 |
Contattaci per qualsiasi informazione
L’interruttore a bilanciere Marquardt 3250.0052 è un interruttore unipolare SPNO (Single Pole Normally Open) progettato per applicazioni di comando elettrico ed elettronico che richiedono un azionamento diretto, affidabile e un chiaro feedback durante la commutazione.
Il modello 3250.0052 appartiene alla serie Marquardt 3250 ed è dotato di contatti in AgNi (argento-nichel), terminali a innesto 3,0 x 0,8 mm e fissaggio a scatto. La capacità di commutazione secondo IEC è di 10 A (5 A) a 12–24 V DC.
Grazie alla costruzione robusta e alle dimensioni compatte, questo interruttore a bilanciere Marquardt è adatto all’integrazione in pannelli di comando, apparecchiature industriali e dispositivi elettrici ed elettronici.
Caratteristiche dell’interruttore Marquardt 3250.0052
Il Marquardt 3250.0052 è caratterizzato da una configurazione a 1 polo con contatto normalmente aperto (SPNO) e azionamento diretto.
Le principali caratteristiche sono:
- interruttore a bilanciere a 1 polo;
- funzione SPNO / normalmente aperto;
- contatti in AgNi;
- capacità di commutazione 10 A (5 A) a 12–24 V DC;
- terminali a innesto 3,0 x 0,8 mm;
- fissaggio a scatto;
- protezione IP66/IP67 sul lato dell’attuatore;
- temperatura di esercizio da -40 °C a +85 °C;
- vita meccanica fino a 500.000 cicli;
- custodia nera in PP con base nera in PA;
- forza di azionamento 7–12 N +1,5 N.
Affidabilità e durata
La serie Marquardt 3250 è progettata per garantire affidabilità nelle applicazioni di comando e commutazione. Il modello 3250.0052 offre una vita meccanica di 500.000 cicli e utilizza contatti in AgNi, adatti alla gestione dei carichi previsti dalla specifica del prodotto.
Il lato dell’attuatore raggiunge il grado di protezione IP66/IP67, mentre il lato dei collegamenti è classificato IP40. Il componente può inoltre operare in un intervallo di temperatura compreso tra -40 °C e +85 °C.
Applicazioni
L’interruttore a bilanciere Marquardt 3250.0052 può essere utilizzato per:
- pannelli e quadri di comando;
- apparecchiature industriali;
- dispositivi elettrici ed elettronici;
- sistemi di comando e controllo;
- apparecchiature professionali;
- applicazioni con alimentazione a 12 V o 24 V DC;
- sistemi nei quali è richiesto un interruttore a bilanciere normalmente aperto.
Dati tecnici principali
| Caratteristica | Specifica |
|---|---|
| Tipo | Interruttore a bilanciere |
| Funzione | SPNO / normalmente aperto |
| Numero di poli | 1 |
| Azionamento | Diretto |
| Capacità di commutazione | 10 A (5 A) a 12–24 V DC |
| Contatti | AgNi |
| Terminali | Innesto 3,0 x 0,8 mm |
| Vita meccanica | 500.000 cicli |
| Protezione attuatore | IP66 / IP67 |
| Protezione connessioni | IP40 |
| Temperatura | -40 °C … +85 °C |
| Fissaggio | A scatto |
| Forza di azionamento | 7–12 N +1,5 N |
| Colore custodia | Nero |
| Peso | 24,5 g |
