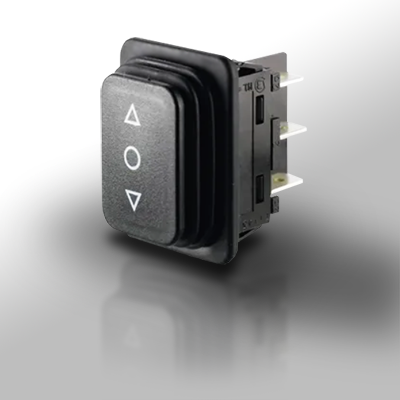

Il Marquardt 1939.3314-01 appartiene alla gamma di interruttori a bilanciere Marquardt ed è configurato come commutatore DPDT a 2 poli con posizione centrale OFF.

La configurazione Center OFF consente di avere una posizione di commutazione su un lato, una posizione centrale di spegnimento e una seconda posizione di commutazione sull’altro lato. Questa caratteristica rende il componente adatto a circuiti nei quali è necessario selezionare due condizioni operative mantenendo una posizione neutra centrale.

L’interruttore utilizza connessioni a innesto da 6,3 x 0,8 mm, una soluzione diffusa nei dispositivi elettrici ed elettromeccanici e adatta a collegamenti rapidi mediante terminali compatibili.

12 A a 250 V AC

Il Marquardt 1939.3314-01 presenta una potenza di commutazione IEC di 12 (4) A a 250 V AC 1E4.

Il valore di corrente e tensione permette di utilizzare il componente in diverse applicazioni elettriche, verificando naturalmente il dimensionamento del circuito e le condizioni effettive di carico.

Il componente presenta inoltre una resistenza di contatto iniziale inferiore a 100 mΩ, misurata a 1 A e 12 V DC, e una resistenza di isolamento superiore a 100 MΩ a 500 V DC.

Configurazione DPDT Center OFF

Una delle caratteristiche distintive del 1939.3314-01 è la configurazione:

DPDT – Center OFF

DPDT significa Double Pole Double Throw, ovvero un commutatore a due poli e due vie. La posizione centrale OFF aggiunge una condizione di disconnessione tra le due posizioni operative.

Questa configurazione può essere utilizzata, in funzione dello schema elettrico dell’applicazione, per la selezione tra due condizioni operative o due circuiti mantenendo una posizione centrale di arresto/disattivazione.

Interruttore a bilanciere a 2 poli

Il 1939.3314-01 è un interruttore bipolare a bilanciere con azionamento diretto.

Il comando è realizzato con un bilanciere composto da una parte rigida in PC nera con marcatura bianca e da una componente morbida in TPU nero. La forza di azionamento è compresa tra 3 e 8 N.

La funzione tattile è presente su entrambi i lati del comando, facilitando il riconoscimento delle due posizioni operative.

Protezione IP65 sul lato comando

Il componente presenta una differenziazione del grado di protezione tra lato connessioni e lato comando:

Parte	Grado di protezione
Lato connessioni	IP40
Lato attuatore	IP65

L’IP65 sul lato del comando contribuisce alla protezione dell’interruttore rispetto all’ingresso di polvere e ai getti d’acqua provenienti dal lato di azionamento.

Il grado di protezione deve essere valutato in relazione al montaggio effettivo dell’interruttore all’interno dell’apparecchiatura.

Terminali a innesto 6,3 x 0,8 mm

Il Marquardt 1939.3314-01 utilizza connessioni a innesto 6,3 x 0,8 mm.

I terminali presentano superficie di collegamento argentata e sono progettati per l’utilizzo con apposite prese/faston compatibili.

La forza di inserimento delle linguette è specificata in ≤ 80 N.

Isolamento e caratteristiche elettriche

Il componente presenta caratteristiche di isolamento adatte all’impiego in apparecchiature elettriche, con:

• resistenza di isolamento iniziale >100 MΩ a 500 V DC;
• tensione di prova di 1.500 V per isolamento funzionale/base;
• tensione di prova di 3.000 V per isolamento rinforzato;
• distanza di isolamento conforme a EN 61058 per isolamento rinforzato o doppio;
• PTI 250;
• grado di inquinamento 3;
• idoneità per apparecchiature di Classe II.

Il contatto è realizzato in Ag, con connessioni argentate.

---

Dati tecnici Marquardt 1939.3314-01

Caratteristica	Specifica
Tipo	Interruttore a bilanciere
Articolo	L – Lagerteil
Schaltfunktion	DPDT – Center OFF
Configurazione	2 poli
Azionamento	Diretto
Connessioni	Terminali a innesto 6,3 x 0,8 mm
Potenza di commutazione IEC	12 (4) A 250 V AC 1E4
Resistenza di contatto iniziale	<100 mΩ (1 A / 12 V DC)
Resistenza di isolamento	>100 MΩ (500 V DC)
Isolamento funzionale/base	1.500 V
Isolamento rinforzato	3.000 V
PTI	250
Grado di protezione connessioni	IP40
Grado di protezione attuatore	IP65
Temperatura lato connessioni	-30 °C … +100 °C
Temperatura lato comando	-30 °C … +55 °C
Temperatura di stoccaggio	-40 °C … +80 °C
Materiale contatti	Ag
Superficie connessioni	Argentata
Distanza contatti	<3 mm
Forza di azionamento	3–8 N
Forza di inserimento terminali	≤80 N
Materiale corpo	PA nero
Materiale base	PA nero
Attuatore	PC + TPU, nero
Infiammabilità	UL 94 V-2
Glow wire test	850 °C
Classe di protezione apparecchiatura	II
Grado di inquinamento	3
Fissaggio	A scatto
Funzione tattile	Su entrambi i lati
Peso	14 g
Unità di confezionamento	100 pezzi
RoHS	Sì

---

Applicazioni

Il Marquardt 1939.3314-01 può essere preso in considerazione per apparecchiature e sistemi nei quali è richiesto un comando a bilanciere bipolare con due posizioni operative e OFF centrale.

A seconda dello schema elettrico e delle condizioni di carico, può essere utilizzato in:

• pannelli di comando;
• apparecchiature elettriche;
• macchine e sistemi industriali;
• dispositivi elettromeccanici;
• apparecchiature per automazione;
• quadri e pannelli di controllo;
• apparecchiature in cui è richiesto un comando DPDT;
• applicazioni che richiedono una posizione centrale OFF.

La scelta finale deve essere effettuata verificando corrente, tensione, tipo di carico, frequenza di commutazione, condizioni ambientali e modalità di installazione.

---

Marquardt 1939.3314-01: disponibilità e documentazione

Il 1939.3314-01 è classificato da Marquardt come L – Lagerteil, con unità di confezionamento di 100 pezzi e lotto di consegna pari a una confezione.

Sono disponibili la documentazione tecnica e il modello tridimensionale del componente.

Documentazione disponibile:

• Disegno tecnico del componente;
• Modello 3D JT;
• Dati dimensionali;
• Caratteristiche elettriche;
• Informazioni sui materiali e sull’isolamento.

Per richieste di fornitura è consigliabile indicare sempre il codice completo 1939.3314-01, la quantità richiesta e l’applicazione prevista.

---

Perché scegliere un interruttore a bilanciere Marquardt

La serie Marquardt di interruttori a bilanciere è progettata per applicazioni che richiedono un comando elettromeccanico riconoscibile e una configurazione definita delle posizioni di commutazione.

Nel caso del 1939.3314-01, gli elementi principali sono:

• configurazione DPDT con Center OFF;
• due poli;
• corrente nominale IEC fino a 12 A a 250 V AC;
• terminali a innesto 6,3 x 0,8 mm;
• IP65 sul lato dell’attuatore;
• corpo in PA;
• fissaggio a scatto;
• contatti in argento;
• isolamento rinforzato fino a 3.000 V;
• utilizzo per apparecchiature di Classe II.

---
