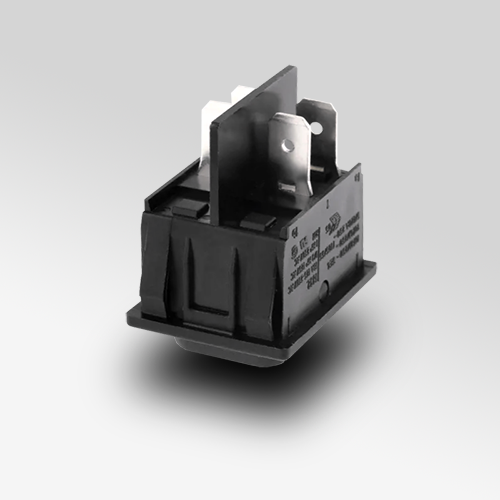

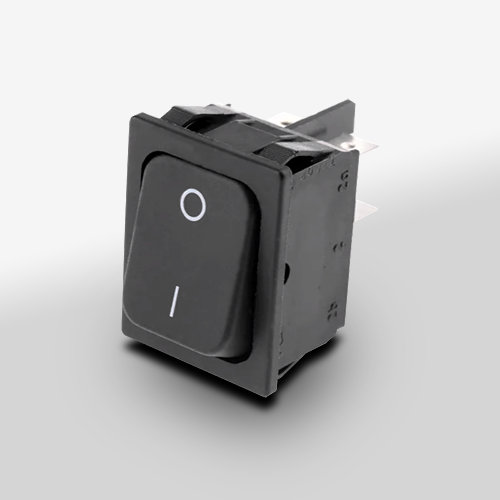

Il Marquardt 1831.3311 è un interruttore a bilanciere a 1 polo con funzione ON/OFF (SPST), progettato per il montaggio a pannello su apparecchiature elettriche ed elettroniche.

La versione 1831.3311 è caratterizzata da una portata fino a 20(4) A a 250 V AC, connessioni rapide Faston 6,3 × 0,8 mm, fissaggio a scatto e grado di protezione IP40. L’attuatore e il corpo sono realizzati in poliammide (PA), mentre i contatti sono in argento (Ag).

Il componente appartiene alla serie Marquardt 1830, una famiglia di interruttori a bilanciere disponibile in numerose configurazioni elettriche e meccaniche. La documentazione Marquardt identifica la serie come famiglia di interruttori a bilanciere unipolari e bipolari, con differenti configurazioni di contatto, terminali e varianti di attuatore.

Interruttore ON/OFF SPST a 1 polo

Il modello 1831.3311 utilizza una configurazione SPST (Single Pole Single Throw) con due stati di funzionamento, ON e OFF.

È quindi indicato per applicazioni in cui è necessario interrompere o alimentare un singolo circuito attraverso un comando manuale diretto.

Connessione Faston 6,3 × 0,8 mm

L’interruttore è dotato di terminali a connessione rapida 6,3 × 0,8 mm, soluzione particolarmente adatta al cablaggio di pannelli e apparecchiature.

La connessione a innesto consente di effettuare il collegamento tramite terminali Faston compatibili, semplificando le operazioni di assemblaggio e manutenzione.

Montaggio a pannello con fissaggio a scatto

Il Marquardt 1831.3311 è progettato per il montaggio a pannello mediante fissaggio snap-in.

Le dimensioni dell’apertura di montaggio dipendono dallo spessore della parete:

• 30,0 × 11,0 mm per spessori da 0,75 a 1,25 mm;
• 30,2 × 11,0 mm per spessori da 1,25 a 2,0 mm;
• 30,6 × 11,0 mm per spessori da 2,0 a 3,0 mm.

Questi valori permettono di verificare preventivamente la compatibilità dell’interruttore con il pannello o il frontale dell’apparecchiatura.

Interruttore 20A 250V AC

Il modello è classificato secondo IEC con una capacità di commutazione di 20(4) A a 250 V AC e 10(8) A a 250 V AC per la specifica condizione di durata indicata dal produttore.

La scelta dell’interruttore deve essere effettuata verificando sempre il tipo di carico, la corrente effettiva, la tensione e le condizioni di commutazione dell’applicazione.

Grado di protezione IP40

Il modello 1831.3311 presenta grado di protezione IP40 sia sul lato connessioni sia sul lato dell’attuatore.

È pertanto destinato a essere installato all’interno di apparecchiature o involucri in cui le condizioni ambientali siano compatibili con il grado di protezione previsto.

Materiali e durata

Il corpo e l’attuatore sono realizzati in poliammide (PA). I contatti sono in argento (Ag), mentre le superfici delle connessioni sono argentate.

La vita meccanica dichiarata è di 100.000 cicli. Il componente presenta inoltre una resistenza di isolamento superiore a 100 MΩ in condizioni iniziali e una resistenza di contatto inferiore a 100 mΩ nelle condizioni di prova indicate dal produttore.

Applicazioni

L’interruttore a bilanciere Marquardt 1831.3311 può essere utilizzato in diverse apparecchiature che richiedono un comando manuale ON/OFF a pannello.

Tra le applicazioni compatibili rientrano, a titolo indicativo:

• apparecchiature elettriche;
• apparecchiature elettroniche;
• pannelli di comando;
• quadri e sistemi di controllo;
• macchinari e apparecchiature industriali;
• apparecchiature professionali;
• elettrodomestici;
• dispositivi appartenenti alla classe di protezione II.

La compatibilità effettiva deve essere verificata in relazione alle caratteristiche elettriche e meccaniche dell’applicazione.

Perché scegliere il Marquardt 1831.3311

Il Marquardt 1831.3311 combina una configurazione elettrica semplice, connessione rapida e montaggio a pannello a scatto in un componente compatto.

Le principali caratteristiche sono:

• configurazione SPST ON/OFF;
• 1 polo;
• fino a 20 A a 250 V AC secondo la specifica di commutazione;
• terminali Faston 6,3 × 0,8 mm;
• fissaggio snap-in;
• grado di protezione IP40;
• attuatore bianco;
• versione non illuminata;
• contatti in argento;
• vita meccanica di 100.000 cicli;
• conformità RoHS;
• certificazioni e omologazioni previste per la variante.

Dati tecnici Marquardt 1831.3311

Specifica	Valore
Tipologia	Interruttore a bilanciere
Funzione	ON/OFF
Configurazione	SPST
Numero poli	1
Illuminazione	No
Colore attuatore	Bianco
Materiale attuatore	PA
Materiale corpo	PA
Materiale contatti	Ag
Schaltleistung IEC	20(4) A 250 V AC
Schaltleistung IEC	10(8) A 250 V AC 5E4
Connessione	Steckanschluss / Faston
Dimensione terminale	6,3 × 0,8 mm
Montaggio	A scatto / snap-in
Protezione lato connessione	IP40
Protezione lato attuatore	IP40
Vita meccanica	100.000 cicli
Resistenza di contatto iniziale	< 100 mΩ (1 A / 12 V DC)
Resistenza di isolamento iniziale	> 100 MΩ (500 V DC)
Distanza contatti	≥ 3 mm
PTI	250
Infiammabilità	UL 94 V-0
Glow Wire Test	850 °C
Temperatura lato connessione	-20 °C … +105 °C
Temperatura lato attuatore	-20 °C … +55 °C
Temperatura di stoccaggio	-40 °C … +80 °C
RoHS	Sì
Codice doganale	85365080
Peso	circa 5,6 g

Documentazione tecnica

Per verificare dimensioni, caratteristiche elettriche, condizioni di utilizzo e configurazione del componente, fare riferimento alla documentazione tecnica

---

---

Klemi Contact fornisce componenti Marquardt per applicazioni industriali ed elettriche, supportando la scelta della variante in funzione delle caratteristiche elettriche, meccaniche e di montaggio richieste.

Se stai cercando un interruttore a bilanciere Marquardt 1831.3311, inviaci la quantità necessaria e, se disponibile, il tipo di applicazione o le specifiche del componente da sostituire.

Ti forniremo disponibilità, condizioni di fornitura e documentazione tecnica del prodotto.
