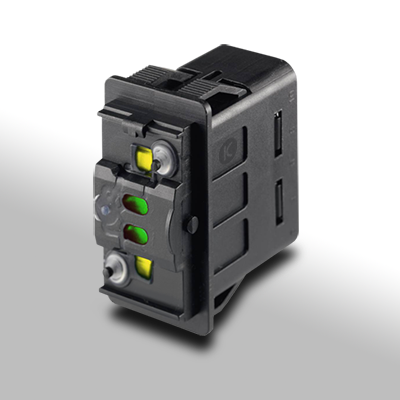

Il Marquardt 3250.0163 è un interruttore a bascula SPDT momentaneo progettato per applicazioni di comando a 24 V DC, con LED verde integrato per la segnalazione luminosa.

Il funzionamento momentaneo permette di effettuare la commutazione durante l’azionamento, con ritorno alla posizione di riposo al rilascio. Questa configurazione lo rende adatto a comandi che non devono rimanere permanentemente nella posizione selezionata.

Il 3250.0163 appartiene alla serie Marquardt 3250 di rocker switch e combina una costruzione compatta con un attuatore caratterizzato da protezione IP66/IP67, un intervallo di temperatura da -40 °C a +85 °C e una durata meccanica di 500.000 cicli.

Interruttore momentaneo 24 V con LED verde

Una delle caratteristiche distintive del Marquardt 3250.0163 è la presenza del LED verde a 24 V, integrato nella configurazione dell’interruttore.

La segnalazione luminosa permette di associare al comando un’indicazione visiva, utile ad esempio per evidenziare lo stato o l’attivazione di una funzione.

Il modello utilizza una configurazione SPDT (Single Pole Double Throw) momentanea, con un polo e commutazione momentanea. La portata indicata è 10(5) A a 24 V DC secondo IEC.

Fornito senza bascula: diverse iconografie disponibili

Il Marquardt 3250.0163 viene fornito senza la bascula montata. L’attuatore è realizzato in PA rinforzato con fibra di vetro e la configurazione può essere completata scegliendo la parte basculante più adatta all’applicazione.

Sono disponibili diverse bascule e diverse iconografie, permettendo di configurare il comando in funzione della macchina, della funzione controllata e delle esigenze di identificazione dell’operatore.

La possibilità di scegliere differenti simboli e configurazioni della bascula è particolarmente utile nei pannelli di comando dove l’icona deve identificare immediatamente la funzione associata all’interruttore.

Interruttore per ambienti difficili e applicazioni off-road

Grazie alla protezione dell’attuatore IP66/IP67, al funzionamento da -40 °C a +85 °C e alla costruzione con materiali tecnici, il Marquardt 3250.0163 può essere preso in considerazione per applicazioni esposte a condizioni ambientali gravose.

È particolarmente interessante per macchine mobili, veicoli speciali e applicazioni off-road, dove i comandi possono essere sottoposti a polvere, acqua, variazioni di temperatura e utilizzo frequente.

In questo contesto il 3250.0163 può essere utilizzato come Harsh Environment Rocker Switch, combinando comando momentaneo, alimentazione a 24 V e segnalazione LED.

La protezione deve essere comunque valutata considerando la configurazione completa dell’interruttore: la scheda tecnica indica IP40 per il lato connessioni e IP66/IP67 per il lato attuatore.

Rocker switch SPDT momentaneo per pannelli di comando

Il 3250.0163 utilizza un collegamento tramite terminali a innesto 3,0 × 0,8 mm e un sistema di fissaggio a scatto, che ne facilita l’integrazione nei pannelli di comando.

La configurazione SPDT momentanea permette di utilizzare l’interruttore per funzioni di selezione e comando temporaneo, mentre la possibilità di scegliere la bascula consente di adattare l’interfaccia alle diverse funzioni della macchina.

Affidabilità e durata

La serie 3250 è progettata per applicazioni che richiedono un comando ripetibile e una lunga durata operativa. Il Marquardt 3250.0163 raggiunge una durata meccanica di 500.000 cicli.

L’attuatore in PA rinforzato con fibra di vetro, il corpo in PA/PP e i contatti in AgNi completano una costruzione pensata per l’impiego in apparecchiature e pannelli di comando.

Dati tecnici Marquardt 3250.0163

Caratteristica	Specifica
Tipo	Interruttore a bascula / Rocker Switch
Funzione	SPDT momentaneo
Poli	1
Tensione	24 V DC
Portata IEC	10(5) A – 24 V DC
Illuminazione	LED verde, 24 V
Protezione connessioni	IP40
Protezione attuatore	IP66/IP67
Temperatura	-40 °C … +85 °C
Durata meccanica	500.000 cicli
Contatti	AgNi
Terminali	Innesto 3,0 × 0,8 mm
Fissaggio	A scatto
Materiale attuatore	PA rinforzato con fibra di vetro
Bascula	Non montata / disponibile separatamente
Iconografie	Diverse configurazioni disponibili

Applicazioni

• Pannelli di comando industriali
• Macchine mobili
• Veicoli speciali
• Applicazioni off-road
• Comandi per macchine agricole e movimento terra
• Apparecchiature esposte ad ambienti difficili
• Sistemi di comando a 24 V DC
• Pannelli con necessità di segnalazione luminosa
• Applicazioni Harsh Environment Rocker Switch

Il Marquardt 3250.0163 è quindi particolarmente interessante quando sono richiesti un interruttore a bascula momentaneo 24 V con LED verde, una protezione elevata sul lato attuatore e la possibilità di scegliere successivamente la bascula e l’iconografia più adatta al pannello di comando.
