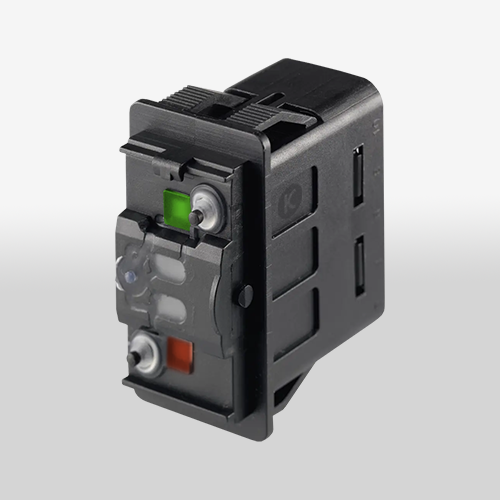

Il Marquardt 3250.0301 è un interruttore a bascula DPDT (Double Pole Double Throw) progettato per il comando e la commutazione di due circuiti attraverso un unico dispositivo.

La configurazione a 2 poli e 2 vie permette di gestire contemporaneamente due circuiti elettrici, rendendo questo rocker switch particolarmente interessante per applicazioni nelle quali è necessario effettuare una commutazione coordinata.

Il modello lavora a 24 V DC, con una portata di 10(5) A, ed è dotato di LED verde a 24 V e LED rosso di segnalazione funzionale.

L’attuatore presenta una protezione IP66/IP67, mentre il campo di temperatura di funzionamento va da -40 °C a +85 °C.

Interruttore DPDT per doppio circuito

La caratteristica principale del Marquardt 3250.0301 è la configurazione DPDT, che lo distingue dai modelli a singolo polo della stessa famiglia.

DPDT significa Double Pole Double Throw: l’interruttore dispone di due poli indipendenti, ciascuno con due possibili vie di commutazione.

Questa configurazione permette di comandare due circuiti contemporaneamente e può essere utilizzata, in funzione dello schema elettrico dell’applicazione, per:

• selezione tra due circuiti;
• commutazione coordinata di due linee;
• comandi avanti / indietro;
• inversione di polarità;
• gestione di due funzioni associate allo stesso comando.

La configurazione elettrica deve essere naturalmente definita in funzione dello schema dell’apparecchiatura e del cablaggio previsto.

Interruttore a bascula 24 V con LED verde e rosso

Il 3250.0301 integra un sistema di segnalazione luminosa composto da:

• LED verde 24 V, associato alla posizione del simbolo;
• LED rosso di segnalazione funzionale.

La presenza delle due indicazioni luminose consente di rendere più immediata la lettura del comando sul pannello, fornendo un feedback visivo all’operatore.

La portata indicata per il modello è 10(5) A a 24 V DC secondo IEC.

Interruttore IP67 per ambienti difficili

Il Marquardt 3250.0301 è particolarmente interessante per applicazioni in cui il comando deve operare in condizioni ambientali impegnative.

La scheda tecnica indica:

• IP40 per il lato connessioni
• IP66/IP67 per il lato attuatore
• temperatura di funzionamento -40 °C … +85 °C

La protezione dell’attuatore e l’ampio intervallo di temperatura rendono il modello adatto a essere valutato per ambienti difficili, macchinari e pannelli di comando soggetti a variazioni di temperatura e presenza di acqua o polvere.

Interruttore automotive 24 V per applicazioni off-road

La configurazione DPDT a 24 V rende il 3250.0301 interessante anche per macchine mobili, veicoli speciali e applicazioni automotive off-road nelle quali è necessario comandare più circuiti attraverso un unico interruttore.

La robustezza dell’attuatore, la protezione IP66/IP67 e il funzionamento da -40 °C a +85 °C permettono di prendere in considerazione questo modello anche per pannelli di comando destinati ad applicazioni esposte ad ambienti difficili.

In ambito internazionale può essere inserito nella categoria degli Harsh Environment Rocker Switch, soprattutto quando sono richiesti contemporaneamente commutazione a doppio circuito, alimentazione 24 V e segnalazione luminosa.

Bascula e iconografia configurabili

Il 3250.0301 viene fornito senza bascula montata.

L’attuatore è realizzato in PA rinforzato con fibra di vetro e la serie Marquardt 3250 prevede differenti parti basculanti e configurazioni grafiche.

È quindi possibile scegliere la bascula più adatta alla funzione dell’interruttore, con differenti iconografie per identificare visivamente il comando sul pannello.

Questa caratteristica è particolarmente utile nei pannelli di comando di macchine e veicoli, dove il simbolo sulla bascula deve corrispondere in modo immediato alla funzione controllata.

Rocker switch DPDT con fissaggio a scatto

Il 3250.0301 utilizza connessioni a innesto 3,0 × 0,8 mm e un sistema di fissaggio a scatto, per un’integrazione semplice nel pannello.

La costruzione prevede corpo in PP, base in PA, attuatore in PA rinforzato con fibra di vetro e contatti in AgNi.

La durata meccanica dichiarata è di 500.000 cicli, caratteristica che rende il modello adatto anche a comandi soggetti a utilizzo ripetuto.

Dati tecnici Marquardt 3250.0301

Caratteristica	Specifica
Tipo	Interruttore a bascula / Rocker Switch
Configurazione	DPDT – Double Pole Double Throw
Circuiti	Doppio circuito
Poli	2
Tensione	24 V DC
Portata IEC	10(5) A – 24 V DC
Illuminazione	LED verde 24 V + LED rosso funzionale
Protezione connessioni	IP40
Protezione attuatore	IP66/IP67
Temperatura	-40 °C … +85 °C
Durata meccanica	500.000 cicli
Contatti	AgNi
Terminali	Innesto 3,0 × 0,8 mm
Fissaggio	A scatto
Materiale attuatore	PA rinforzato con fibra di vetro
Bascula	Non montata / disponibile separatamente
Iconografie	Diverse configurazioni disponibili

Applicazioni

• Pannelli di comando a 24 V
• Comando di due circuiti
• Macchine mobili
• Veicoli speciali
• Applicazioni automotive
• Applicazioni off-road
• Macchine agricole e movimento terra
• Sistemi di selezione e commutazione
• Comandi avanti / indietro
• Apparecchiature per ambienti difficili
• Pannelli con segnalazione luminosa
• Applicazioni Harsh Environment Rocker Switch

Marquardt 3250.0301

Il Marquardt 3250.0301 è un interruttore a bascula DPDT doppio circuito IP67, con alimentazione a 24 V DC, doppia indicazione luminosa tramite LED verde e rosso e protezione IP66/IP67 sul lato attuatore.

La configurazione DPDT a due poli e due vie lo rende particolarmente interessante quando è necessario gestire due circuiti attraverso un unico comando, mentre la possibilità di scegliere differenti bascule e iconografie permette di adattare l’interfaccia alle esigenze del pannello.

Con 500.000 cicli, funzionamento da -40 °C a +85 °C e caratteristiche adatte a condizioni ambientali impegnative, il 3250.0301 può essere valutato per applicazioni industriali, macchine mobili e off-road.
