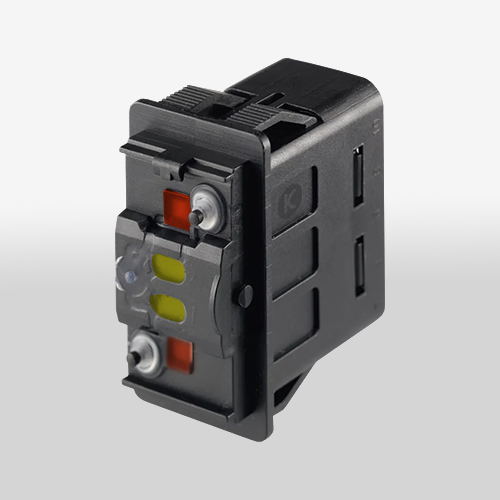

Il Marquardt 3250.0587 appartiene alla serie 3250 di interruttori a bascula Marquardt ed è caratterizzato da una configurazione di commutazione a 3 posizioni, 2×SPDT. Questa architettura permette di gestire due circuiti attraverso un unico elemento di comando, rendendo il componente adatto a pannelli e sistemi nei quali è necessario selezionare differenti stati di funzionamento.

Una delle caratteristiche più interessanti del modello è l’impiego di contatti dorati. Il 3250.0587 è infatti specificato per applicazioni con una capacità di commutazione fino a 100 mA a 12 V DC, risultando particolarmente indicato quando l’interruttore viene utilizzato per la gestione di segnali e circuiti a bassa corrente.

Interruttore a bascula 3 posizioni 12 V

Il 3250.0587 utilizza una configurazione 3-step changeover 2×SPDT ed è previsto per alimentazione a 12 V DC. La presenza di tre posizioni permette di realizzare differenti logiche di comando all’interno dello stesso pannello, mentre la configurazione a doppio SPDT consente di gestire due circuiti.

La serie 3250 è disponibile con numerose configurazioni di commutazione e illuminazione, rendendo possibile scegliere il componente in funzione delle specifiche esigenze elettriche e meccaniche.

Contatti dorati per la commutazione di segnali

Il contatto dorato rappresenta uno degli elementi distintivi del Marquardt 3250.0587.

Il prodotto è progettato per una capacità di commutazione di ≤100 mA a 12 V DC, con una resistenza di contatto iniziale inferiore a 100 mΩ e una resistenza di isolamento superiore a 100 MΩ.

Questa configurazione lo rende particolarmente interessante per la commutazione di segnali e circuiti a bassa corrente, dove le caratteristiche del contatto possono essere importanti per ottenere un funzionamento affidabile nel tempo.

Illuminazione LED per l’indicazione delle funzioni

Il 3250.0587 è disponibile con illuminazione a LED a 12 V e prevede una configurazione ottica associata alle funzioni del comando.

La configurazione comprende:

• LED rosso nelle posizioni simbolo 1 e 2;
• illuminazione funzionale esterna con LED giallo;
• simbolo 50.132 con due indicatori funzionali.

La documentazione della serie 3250 prevede inoltre diverse possibilità di configurazione delle bascule, delle simbologie e dell’illuminazione.

Interruttore a bascula IP66/IP67

Il Marquardt 3250.0587 è caratterizzato da una protezione differenziata tra il lato connessioni e il lato attuatore:

Parte	Grado di protezione
Connessione	IP40
Attuatore	IP66/IP67

Questa distinzione è importante quando si valuta l’interruttore per applicazioni esposte a polvere, acqua o condizioni ambientali difficili.

La serie 3250 è inoltre proposta da Marquardt per applicazioni che comprendono anche il settore off-road, con configurazioni specifiche per la protezione da polvere e acqua.

Bascula non montata e possibilità di configurazione

Il 3250.0587 viene fornito con l’attuatore in PA rinforzato con fibra di vetro e senza bascula montata.

Questo aspetto è particolarmente interessante per la configurazione del prodotto: la serie 3250 prevede infatti diverse tipologie di cap/bascula, colori, simbologie e possibilità di illuminazione. Marquardt indica anche la disponibilità di design personalizzati della bascula e di ulteriori colori di illuminazione su richiesta.

Interruttore per pannelli di comando e applicazioni HMI

Grazie alla configurazione a tre posizioni, alla doppia commutazione SPDT e all’illuminazione integrata, il 3250.0587 può essere utilizzato come elemento di comando all’interno di:

• pannelli di controllo;
• interfacce HMI;
• quadri e apparecchiature industriali;
• sistemi di comando a bassa tensione;
• apparecchiature elettroniche;
• pannelli per applicazioni mobili e veicoli;
• sistemi nei quali è necessario commutare segnali a bassa corrente.

Marquardt indica la propria gamma di switch per applicazioni che comprendono automotive, truck, off-road, elettrodomestici e utensili elettrici.

Specifiche tecniche Marquardt 3250.0587

Caratteristica	Specifica
Codice prodotto	3250.0587-00
Product Code	3250-4B-28-2-0
Tipo	Interruttore a bascula
Funzione	3-stadi, 2×SPDT
Numero poli	2 × 1 polo
Tensione	12 V DC
Capacità di commutazione	≤100 mA / 12 V DC
Contatti	Dorati
Resistenza di contatto	<100 mΩ
Resistenza di isolamento	>100 MΩ
Durata meccanica	500.000 cicli
Connessione	Terminale rapido 3,0 × 0,8 mm
Illuminazione	LED rosso + LED giallo
Attuatore	PA rinforzato con fibra di vetro
Bascula	Non montata
Protezione connessione	IP40
Protezione attuatore	IP66/IP67
Temperatura lato connessione	-40 °C … +85 °C
Temperatura lato attuatore	-40 °C … +85 °C
Fissaggio	A scatto
Simbolo	50.132
Peso	24,5 g

Applicazioni

Il Marquardt 3250.0587 può essere preso in considerazione per:

• pannelli di comando industriali;
• interfacce uomo-macchina;
• apparecchiature elettroniche;
• sistemi di comando a 12 V;
• commutazione di segnali a bassa corrente;
• applicazioni mobili;
• pannelli per veicoli e applicazioni off-road;
• apparecchiature che richiedono un comando a tre posizioni con indicazione luminosa.

Perché scegliere il Marquardt 3250.0587?

Il 3250.0587 si distingue all’interno della serie Marquardt 3250 per la combinazione di 3 posizioni, doppio SPDT, contatti dorati e commutazione a bassa corrente. A queste caratteristiche si aggiungono l’illuminazione LED, il fissaggio a scatto, l’ampio intervallo di temperatura da -40 °C a +85 °C e la protezione IP66/IP67 dell’attuatore.

È quindi una scelta interessante quando non si cerca semplicemente un interruttore a bascula 12 V, ma un componente configurato per la commutazione di segnali e circuiti a bassa corrente con indicazione luminosa e configurazione a tre posizioni.
