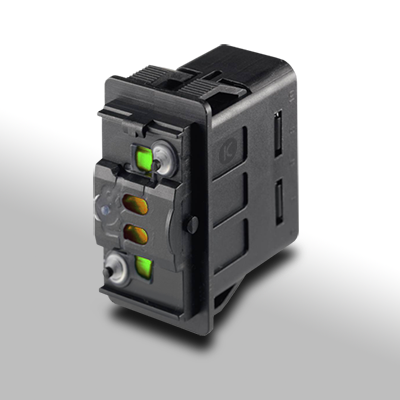

Interruttore a bascula 3 posizioni 12 V con LED Marquardt 3250.0511
Interruttore a bascula configurazione a 3 posizioni con 2×SPDT e sulla doppia illuminazione verde più quella funzionale rossa
| Azione | Deviatore a 3 posizioni (2×SPDT) |
|---|---|
| Montaggio | a scatto |
| Attuatore | senza interruttore a bilanciere montato |
| Materiale attuatore | Poliammide rinforzata con fibra di vetro |
| Ciclo vita | 500000 |
| Corpo | PA, PP |
| Corrente nominale | 10 (5) A 12 V DC 1E5 |
| Proof tracking PTI | 250 PTI |
| Note | circuit symbol: 50.117 con 2 indicatori di funzione |
| Resist isolante | > 100 MOhm (500V DC) |
| Resistenza di contatto | < 100 (1 A 12 V DC) mOhm |
| Poli | 2 x 1 |
| Materiale contatti | AgNi |
| Terminale | Terminale a connessione rapida |
| Tipo terminale | 3.0 x 0.8 |
| MPN | 3250.0511 |
| Brand | |
| Grado di protezione | IP 66 and IP 67 |
Contattaci per qualsiasi informazione
Il Marquardt 3250.0511 è un interruttore a bascula a 3 posizioni, con configurazione elettrica 2×SPDT, alimentazione a 12 V DC e sistema di illuminazione integrato con LED verdi e LED rosso funzionale.
La configurazione a tre posizioni permette di gestire due funzioni attraverso un unico comando, con una posizione centrale e due posizioni laterali. La configurazione 2×SPDT consente di commutare due circuiti attraverso lo stesso attuatore, rendendo il modello particolarmente interessante per pannelli di comando e applicazioni nelle quali sono richieste più funzioni coordinate.
Il 3250.0511 dispone inoltre di un attuatore con protezione IP66/IP67, un intervallo di temperatura da -40 °C a +85 °C e una durata meccanica di 500.000 cicli.
Interruttore a bascula 3 posizioni 12 V
La caratteristica principale del Marquardt 3250.0511 è la configurazione a 3 posizioni con 2×SPDT.
L’interruttore permette quindi di gestire due circuiti attraverso un unico comando, con una posizione centrale e due posizioni laterali.
A seconda dello schema elettrico dell’applicazione, questa configurazione può essere utilizzata per funzioni come:
- avanti / posizione centrale / indietro;
- salita / posizione centrale / discesa;
- apertura / posizione centrale / chiusura;
- selezione tra due funzioni;
- comando coordinato di due circuiti.
La portata indicata è 10(5) A a 12 V DC secondo IEC.
Doppio SPDT per il comando di due circuiti
Il 3250.0511 utilizza una configurazione 2×SPDT, cioè due deviatori SPDT comandati dallo stesso interruttore.
Questa soluzione permette di utilizzare un singolo comando per gestire due circuiti elettrici, rendendo il modello particolarmente interessante quando è necessario coordinare più segnali o funzioni.
La configurazione a tre posizioni offre inoltre una maggiore possibilità di controllo rispetto a un normale interruttore ON/OFF.
È quindi un rocker switch adatto a pannelli nei quali l’operatore deve poter distinguere chiaramente le due funzioni laterali e la posizione centrale.
LED verdi per le posizioni e LED rosso funzionale
Il sistema di illuminazione è uno degli elementi distintivi del Marquardt 3250.0511.
La configurazione prevede:
- LED verde associato alla posizione 1;
- LED verde associato alla posizione 2;
- LED rosso per l’illuminazione funzionale.
I due LED verdi sono associati alle rispettive aree simbolo delle due posizioni della bascula. Il LED rosso appartiene invece al sistema di illuminazione funzionale.
Il disegno tecnico mostra inoltre la presenza di apposite guide luminose per la distribuzione della luce e prevede differenti configurazioni della parte superiore in funzione della bascula e della simbologia selezionata.
Questa configurazione permette di realizzare un comando particolarmente intuitivo, nel quale le diverse funzioni possono essere identificate visivamente attraverso simboli e segnalazioni luminose.
Bascula non montata e diverse iconografie disponibili
Il 3250.0511 viene fornito senza bascula montata.
L’attuatore è realizzato in PA rinforzato con fibra di vetro e la configurazione può essere completata scegliendo la parte basculante più adatta all’applicazione.
Sono disponibili diverse bascule e differenti iconografie, permettendo di identificare in modo chiaro le funzioni associate alle due posizioni operative.
Il disegno tecnico evidenzia inoltre che l’area del simbolo dipende dalla configurazione della bascula selezionata.
Questa possibilità di configurazione è particolarmente utile per pannelli di comando di macchine e veicoli, nei quali il simbolo deve corrispondere immediatamente alla funzione controllata.
Interruttore a bascula IP67 per ambienti difficili
Il Marquardt 3250.0511 è particolarmente interessante per applicazioni in cui l’interfaccia di comando deve operare in condizioni ambientali impegnative.
La scheda tecnica indica:
- IP40 sul lato connessioni;
- IP66/IP67 sul lato attuatore;
- temperatura di funzionamento -40 °C … +85 °C.
La protezione dell’attuatore, insieme alla costruzione in materiali tecnici, permette di valutare il 3250.0511 per applicazioni esposte a polvere, acqua e variazioni di temperatura.
Per questo motivo il modello può essere inserito nel segmento degli Harsh Environment Rocker Switch, soprattutto quando oltre alla protezione ambientale sono richiesti comando a tre posizioni e segnalazione luminosa.
Interruttore automotive 12 V per applicazioni off-road
La configurazione a 12 V, la struttura a tre posizioni e la protezione dell’attuatore rendono il 3250.0511 interessante anche per macchine mobili, veicoli speciali e applicazioni automotive off-road.
Può essere valutato per pannelli di comando di:
- macchine agricole;
- macchine movimento terra;
- veicoli speciali;
- mezzi e attrezzature off-road;
- macchine mobili;
- apparecchiature utilizzate in ambienti difficili.
In queste applicazioni la possibilità di scegliere la bascula e l’iconografia permette di adattare il comando alle funzioni effettivamente gestite dal veicolo o dalla macchina.
Rocker switch 12 V con fissaggio a scatto
Il 3250.0511 utilizza connessioni a innesto 3,0 × 0,8 mm e un sistema di fissaggio a scatto.
Il corpo è composto da PP nero, con base in PA nero, mentre i contatti sono realizzati in AgNi.
La durata meccanica dichiarata è di 500.000 cicli, rendendo il modello adatto anche ad applicazioni caratterizzate da utilizzo frequente del comando.
Dati tecnici Marquardt 3250.0511
| Caratteristica | Specifica |
|---|---|
| Tipo | Interruttore a bascula / Rocker Switch |
| Posizioni | 3 |
| Configurazione | 2×SPDT |
| Poli | 2 × 1 polo |
| Tensione | 12 V DC |
| Portata IEC | 10(5) A – 12 V DC |
| Illuminazione | 2 LED verdi + LED rosso funzionale |
| Protezione connessioni | IP40 |
| Protezione attuatore | IP66/IP67 |
| Temperatura di funzionamento | -40 °C … +85 °C |
| Durata meccanica | 500.000 cicli |
| Contatti | AgNi |
| Terminali | Innesto 3,0 × 0,8 mm |
| Fissaggio | A scatto |
| Materiale attuatore | PA rinforzato con fibra di vetro |
| Bascula | Non montata |
| Iconografie | Diverse configurazioni disponibili |
Applicazioni
- Pannelli di comando a 12 V
- Comando di due circuiti
- Sistemi a tre posizioni
- Macchine mobili
- Veicoli speciali
- Applicazioni automotive
- Applicazioni off-road
- Macchine agricole
- Macchine movimento terra
- Pannelli di comando per ambienti difficili
- Sistemi con necessità di segnalazione luminosa
- Applicazioni Harsh Environment Rocker Switch
Marquardt 3250.0511
Il Marquardt 3250.0511 combina tre posizioni di comando, configurazione 2×SPDT e illuminazione integrata in un unico interruttore a bascula da 12 V.
I due LED verdi sono associati alle aree simbolo delle due posizioni operative, mentre il LED rosso fornisce un’illuminazione funzionale separata. La possibilità di scegliere differenti bascule e iconografie consente inoltre di configurare il comando in funzione della macchina e della funzione controllata.
Con IP66/IP67 sul lato attuatore, funzionamento da -40 °C a +85 °C e durata meccanica di 500.000 cicli, il 3250.0511 può essere valutato per pannelli di comando industriali, macchine mobili, veicoli speciali e applicazioni off-road.
