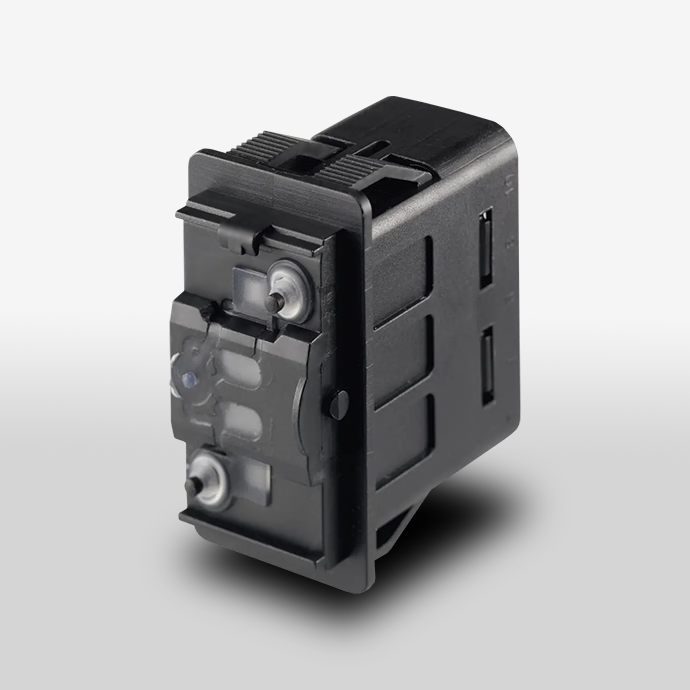

Il Marquardt 3250.1094 appartiene alla serie 3250 di interruttori a bascula ed è caratterizzato da una configurazione SPDT a un polo, con alimentazione e capacità di commutazione fino a 10(5) A a 24 V DC.

L’elemento che distingue questo modello è la funzione di blocco integrata nella configurazione della bascula. Il comando è quindi pensato per applicazioni nelle quali è utile evitare un azionamento involontario o richiedere un’azione intenzionale per modificare lo stato dell’interruttore.

Interruttore a bascula 24 V SPDT

Il 3250.1094 utilizza una configurazione SPDT (Single Pole Double Throw) e permette di gestire un circuito attraverso un commutatore a un polo.

La capacità nominale è di:

• 10(5) A a 24 V DC;
• 1 polo;
• contatti AgNi;
• 500.000 cicli di durata meccanica;
• terminali rapidi 3,0 × 0,8 mm.

Questa configurazione rende il componente adatto a sistemi di comando a 24 V DC nei quali sono richieste affidabilità meccanica e una modalità di azionamento controllata.

Bascula con funzione di blocco

La caratteristica più interessante del 3250.1094 è la possibilità di utilizzare una bascula con funzione di blocco.

La scheda tecnica identifica infatti l’attuatore come PA rinforzato con fibra di vetro, senza bascula montata, con funzione di blocco e indica il simbolo 50.17 con Sperrfunktion.

Il componente base viene quindi fornito senza bascula montata e può essere configurato con l’elemento frontale previsto per questa funzione.

Questa caratteristica è particolarmente utile quando il comando deve essere protetto da azionamenti accidentali o quando è necessario rendere più intenzionale l’operazione di commutazione.

Interruttore con LED rosso e verde 24 V

Il Marquardt 3250.1094 dispone di una configurazione di illuminazione composta da:

• LED rosso per l’illuminazione funzionale;
• LED verde a 24 V associato alla posizione simbolo 2.

La combinazione dei due colori permette di utilizzare l’interruttore anche come elemento di comando e segnalazione, fornendo un’indicazione visiva dello stato o della funzione associata al comando.

Interruttore a bascula IP66/IP67

Il 3250.1094 presenta una protezione differenziata tra lato connessioni e lato attuatore:

Parte	Protezione
Lato connessioni	IP40
Lato attuatore	IP66/IP67

La protezione IP66/IP67 riguarda quindi il lato attuatore, e deve essere considerata in relazione alla configurazione prevista del componente e della bascula.

Il modello è inoltre progettato per funzionare in un ampio intervallo di temperatura, da -40 °C a +85 °C, sia sul lato connessioni sia sul lato di azionamento.

Bascula configurabile e simbologia

Un ulteriore elemento da considerare è la possibilità di configurare la parte frontale.

Il 3250.1094 non viene fornito con la bascula montata: l’attuatore è predisposto per l’installazione della bascula prevista dalla configurazione del prodotto.

La documentazione Marquardt identifica una configurazione con funzione di blocco e simbolo 50.17. Questo permette di adattare l’elemento di comando alle esigenze del pannello e alla funzione che deve essere rappresentata.

Per questo motivo, nella scelta del componente è importante verificare la configurazione completa dell’interruttore, compresa la bascula, la simbologia e la relativa illuminazione.

Interruttore 24 V per pannelli di comando

Grazie alla configurazione SPDT, alla capacità di 10 A a 24 V DC, alla funzione di blocco e all’indicazione luminosa, il 3250.1094 può essere utilizzato in diverse applicazioni di comando, tra cui:

• pannelli di controllo;
• quadri e apparecchiature industriali;
• interfacce di comando;
• apparecchiature elettroniche;
• sistemi a 24 V DC;
• pannelli per macchine e impianti;
• applicazioni mobili e veicolari;
• sistemi nei quali è importante evitare azionamenti accidentali.

Affidabilità meccanica e condizioni ambientali

Il Marquardt 3250.1094 è progettato per una durata meccanica di 500.000 cicli.

Il corpo utilizza:

• housing in PP nero;
• base in PA nero;
• attuatore in PA rinforzato con fibra di vetro;
• contatti AgNi;
• connessioni con superficie argentata.

Il funzionamento è garantito nell’intervallo -40 °C … +85 °C, rendendo il componente adatto anche a sistemi sottoposti a variazioni significative della temperatura.

Specifiche tecniche Marquardt 3250.1094

Caratteristica	Specifica
Codice prodotto	3250.1094-00
Product Code	3250-1E-11L-1-0
Tipo	Interruttore a bascula
Funzione	SPDT
Numero poli	1 polo
Tensione	24 V DC
Corrente nominale IEC	10(5) A / 24 V DC
Materiale contatti	AgNi
Resistenza di contatto	<100 mΩ
Resistenza di isolamento	>100 MΩ
Durata meccanica	500.000 cicli
Connessione	Terminale rapido 3,0 × 0,8 mm
Illuminazione funzionale	LED rosso
Illuminazione posizione	LED verde, 24 V
Simbolo	50.17 con funzione di blocco
Attuatore	PA rinforzato con fibra di vetro
Bascula	Non montata
Funzione bascula	Blocco
Protezione connessione	IP40
Protezione attuatore	IP66/IP67
Temperatura	-40 °C … +85 °C
Fissaggio	A scatto
Peso	24,5 g

Applicazioni

Il Marquardt 3250.1094 può essere valutato per:

• pannelli di comando industriali;
• macchinari e apparecchiature a 24 V;
• quadri elettrici;
• interfacce uomo-macchina;
• sistemi di comando mobili;
• applicazioni automotive e veicolari;
• apparecchiature che richiedono un comando protetto da azionamenti involontari;
• sistemi con necessità di segnalazione luminosa dello stato.

Perché scegliere il Marquardt 3250.1094?

Il 3250.1094 combina in un unico componente una configurazione SPDT a 24 V DC, una capacità di 10 A, una durata meccanica di 500.000 cicli, l’illuminazione a LED rosso e verde e, soprattutto, una bascula con funzione di blocco.

La possibilità di configurare la parte frontale e la protezione IP66/IP67 dell’attuatore completano le caratteristiche del componente, rendendolo particolarmente interessante per sistemi di comando nei quali affidabilità, visibilità dello stato e prevenzione degli azionamenti involontari sono aspetti importanti.
