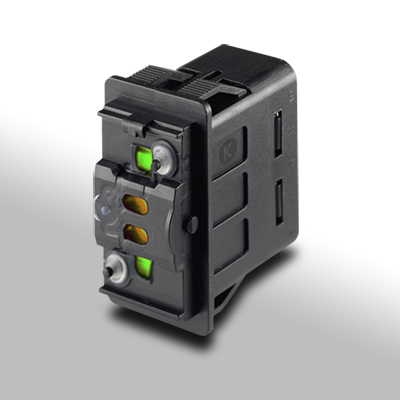

Il Marquardt 3250.0376 è un interruttore a bascula 12 V DC con doppio LED e posizione OFF centrale, progettato per applicazioni in cui è necessario comandare due circuiti separati disponendo di una posizione neutra centrale.

La configurazione 2×SPST Center OFF permette di gestire due funzioni indipendenti attraverso le due posizioni laterali della bascula, mantenendo la posizione centrale come stato di OFF.

La presenza di due LED verdi, associati alle due posizioni di comando, e di una segnalazione funzionale LED rossa rende il 3250.0376 particolarmente interessante per pannelli di comando nei quali è importante fornire all’operatore un’indicazione luminosa immediatamente riconoscibile.

Interruttore 12 V con doppio LED e OFF centrale

La caratteristica principale del Marquardt 3250.0376 è la combinazione tra doppio comando, posizione OFF centrale e segnalazione luminosa.

La configurazione elettrica è 2×SPST – Center OFF, con due circuiti a un polo indipendenti. La bascula può quindi comandare due funzioni differenti, mentre la posizione centrale interrompe entrambe le funzioni.

Questa configurazione può essere utile, ad esempio, per comandi contrapposti come:

• avanti / indietro
• salita / discesa
• apertura / chiusura
• attivazione di due funzioni alternative
• selezione di una funzione con posizione centrale OFF.

La portata elettrica indicata è 10(5) A a 12 V DC secondo IEC.

Doppia indicazione LED verde e segnalazione rossa

Il 3250.0376 si distingue anche per il sistema di illuminazione integrato.

Sono presenti:

• LED verde in posizione 1
• LED verde in posizione 2
• LED rosso per la segnalazione funzionale

Le due indicazioni verdi possono essere associate alle rispettive posizioni di comando, mentre la segnalazione funzionale rossa fornisce un’ulteriore indicazione luminosa.

Questa configurazione è particolarmente utile nei pannelli di comando di macchine e veicoli, dove l’identificazione visiva della funzione attiva può facilitare l’utilizzo da parte dell’operatore.

Fornito senza bascula montata

Il Marquardt 3250.0376 viene fornito senza la bascula montata.

L’attuatore è realizzato in PA rinforzato con fibra di vetro e può essere completato con differenti parti basculanti disponibili per la serie.

Sono disponibili diverse bascule e differenti iconografie, consentendo di scegliere il simbolo più adatto alla funzione comandata.

Questa caratteristica permette di configurare l’interruttore in funzione del pannello e delle esigenze di identificazione delle diverse funzioni.

Interruttore automotive 12 V per applicazioni off-road

La combinazione di 12 V DC, doppio comando, OFF centrale e segnalazione luminosa rende il 3250.0376 interessante anche per applicazioni automotive, veicoli speciali e off-road.

L’attuatore presenta una protezione IP66/IP67, mentre il componente è progettato per funzionare in un intervallo di temperatura compreso tra -40 °C e +85 °C.

Queste caratteristiche permettono di prendere in considerazione il 3250.0376 per pannelli di comando e apparecchiature utilizzate in ambienti difficili, dove il comando può essere esposto a polvere, acqua e variazioni significative di temperatura.

Per applicazioni off-road il modello può essere valutato come Harsh Environment Rocker Switch, soprattutto quando è richiesta anche una chiara identificazione luminosa delle funzioni.

La protezione va considerata in relazione alla configurazione del componente: la scheda tecnica indica IP40 per il lato connessioni e IP66/IP67 per il lato attuatore.

Rocker switch 12 V con doppio comando

Il 3250.0376 utilizza connessioni a innesto 3,0 × 0,8 mm e un sistema di fissaggio a scatto, facilitando l’integrazione nei pannelli di comando.

La configurazione 2×SPST Center OFF è particolarmente indicata quando sono necessarie due funzioni di comando separate e una posizione centrale neutra.

La durata meccanica è pari a 500.000 cicli, mentre i contatti sono realizzati in AgNi.

Dati tecnici Marquardt 3250.0376

Caratteristica	Specifica
Produttore	Marquardt
Codice prodotto	3250.0376
Serie	3250
Tipo	Interruttore a bascula / Rocker Switch
Funzione	2×SPST – Center OFF
Poli	2 × 1 polo
Tensione	12 V DC
Portata IEC	10(5) A – 12 V DC
Illuminazione	2 LED verdi + LED rosso funzionale
Protezione connessioni	IP40
Protezione attuatore	IP66/IP67
Temperatura	-40 °C … +85 °C
Durata meccanica	500.000 cicli
Contatti	AgNi
Terminali	Innesto 3,0 × 0,8 mm
Fissaggio	A scatto
Materiale attuatore	PA rinforzato con fibra di vetro
Bascula	Non montata / disponibile separatamente
Iconografie	Diverse configurazioni disponibili

Applicazioni

• Pannelli di comando a 12 V
• Macchine mobili
• Veicoli speciali
• Applicazioni automotive off-road
• Macchine agricole e movimento terra
• Sistemi di comando per due funzioni alternative
• Comandi avanti/indietro o salita/discesa
• Apparecchiature per ambienti difficili
• Pannelli con necessità di segnalazione luminosa
• Applicazioni Harsh Environment Rocker Switch

Marquardt 3250.0376

Il Marquardt 3250.0376 combina in un unico interruttore doppio comando 2×SPST, OFF centrale, doppia indicazione LED verde e segnalazione funzionale rossa.

La possibilità di utilizzare differenti bascule e iconografie, insieme alla protezione IP66/IP67 dell’attuatore, all’intervallo di temperatura -40/+85 °C e alla durata di 500.000 cicli, lo rende una configurazione interessante per pannelli di comando a 12 V destinati anche ad applicazioni in ambienti difficili e off-road.
